СТЕРЕОФОНИЧЕСКИЙ ТЕМБРОБЛОК

Блоки регулировки тембра и громкости NM2111 и NM2112 предназначены для использования как совместно с наборами для изготовления усилителей мощности звуковой частоты (например, NM2011 или NM2012), так и для самостоятельного конструирования низкочастотных усилительных устройств. Часто для коррекции амплитудно-частотной характеристики используют эквалайзеры. Они применяются в составе стационарной аппаратуры, например в домашнем аудиоцентре. Но когда усилитель должен быть мобильным, разумнее всего применить встроенный в него темброблок, чтобы иметь возможность обойтись без эквалайзера, хотя результат коррекции амплитудно-частотной характеристики будет значительно грубее. Это объясняется тем, что регулятор тембра, в отличие от эквалайзера, обычно имеет только две основные возможности регулировки — по низким и высоким частотам. В большинстве случаев и этого бывает достаточно. Именно для этого «большинства случаев» и предназначены наборы NM2111 и NM2112.

Помимо регулировки тембра устройства позволяют плавно изменять уровень громкости фонограммы, а также устанавливать необходимый баланс между каналами усиления. Последнее свойство очень полезно, когда на вход стереофонического усилителя мощности поступают сигналы, амплитуды которых заметно отличаются, либо по каким-то причинам колонки акустической системы расположены асимметрично по отношению к слушателю.

Технические характеристики (NM2111 и NM2112)

Напряжение питания [В].................................................................15—40

Максимальный ток потребления [мА]................................................45

Полоса рабочих частот [Гц].....................................................20—20000

Напряжение шумов [мкВ]............................................................30/100*

Входное сопротивление [кОм].......................................................>30

Выходное сопротивление [Ом]...............................................20/<300*

Коэффициент гармоник [%]........................................................0.1/0.3*

Описание работы стереофонического темброблока NM2111

Внешний вид платы стереофонического темброблока NM2111 с установленными на ней элементами и электрическая схема стереофонического темброблока NM2111 показаны на Рис. 1 и Рис. 2.
Электронная схема устройства выполнена на основе микросхемы LM1036. Для регулировок используются спаренные переменные резисторы номиналом 2x100 кОм, секции которых включены параллельно. Благодаря этому обеспечивается более высокая механическая прочность установки резисторов и в большинстве случаев можно отказаться от дополнительного крепежа платы. Таким образом, собранный модуль может держаться в корпусе усилителя только за счет крепления переменных резисторов.

В темброблоке предусмотрен режим тонкомпенсации. Контакты управления этим режимом выведены на штыри типа PLS, используемые обычно в компьютерных платах. Это позволяет выбрать установкой стандартной компьютерной перемычки желаемый режим или, воспользовавшись трехконтактным компьютерным разъемом, установить выносной переключатель на передней панели усилителя.

Глубину регулировки тембра задают конденсаторы С4, С5 и С9, СЮ. Регулировка громкости производится переменным резистором

R6, баланс между каналами устанавливается резистором R7, а уровень низких и высоких частот выбирается резисторами R5 и R8 соответ' ственно.

Благодаря использованию в схеме темброблока интегрального стабилизатора напряжения LM7912, обеспечивается его работа в большом интервале питающих напряжений.

Описание работы стереофонического темброблока NM2112

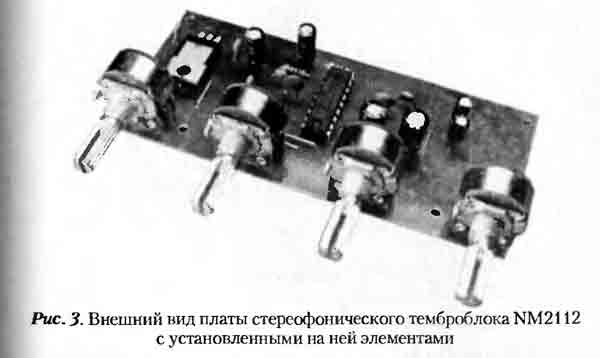

Внешний вид платы стереофонического темброблока NM2112 с установленными на ней элементами и электрическая схема стереофонического темброблока NM2112 показаны на Рис. 3 и Рис. 4.
Темброблок построен на основе микросхемы TDA1524. В отличие от |более простых вариантов темброблоков, где для регулировки характеристик выходного сигнала устройства применены спаренные переменные резисторы, в темброблоке NM2112 использованы одинарные резисторы. Такое стало возможным, поскольку в микросхеме DA1 используются электронные регулировки «обрабатываемого» ею сигнала. Такое [решение позволяет уменьшить количество переменных резисторов, что, в свою очередь, приводит к улучшению массогабаритных показателей устройства в целом. Есть еще одно важное обстоятельство, которое необходимо учитывать при проектировании высококачественной звуковоспроизводящей аппаратуры. Это уровень шумов, которые создает усилительный тракт. Существенная их часть возникает как раз на контактах, в том числе и таких, которые используют в переменных резисторах (между токопроводящей поверхностью и скользящей контактной пластиной). рЦумы значительно усиливаются при износе токопроводящего слоя. Шлагодаря использованию в темброблоке NM2112 электронных регулировок, шумы, создаваемые переменными резисторами R3...R6, удалось снизить до минимума за счет гальванической развязки между токосъемными цепями этих резисторов и звуковым трактом микросхемы.

Регулировка громкости звука производится переменным резистором R3, баланс между каналами устанавливается переменным резистором R4, а уровень высоких и низких частот выбирается переменными резисторами R5 и R6 соответственно.

Работа стереофонического темброблока в большом диапазоне напряжений питания обеспечивает микросхема DA2. Она представляет собой интегральный стабилизатор напряжения 12 В.

Сборка темброблоков

Перед сборкой темброблоков внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов наборов приведен в Табл. 1lt Табл. 2.

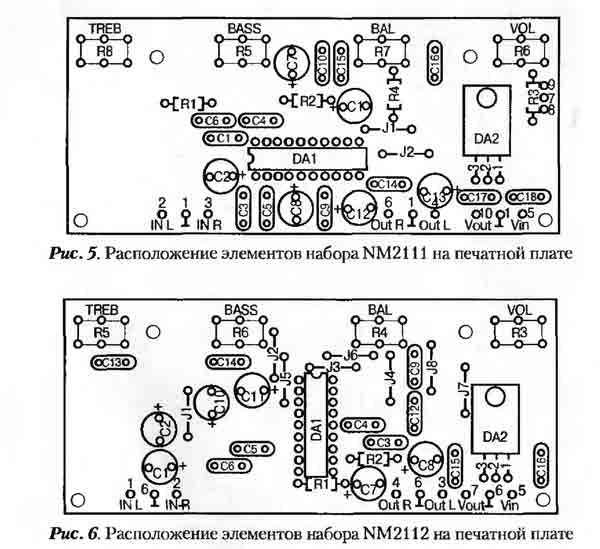

Места расположения элементов на платах темброблоков показаны на Рис. 5 и Рис. 6. Отформуйте выводы элементов, установите элемеН' ты на плату и припаяйте их выводы; при этом установите сначала ма* логабаритные, затем все остальные элементы.

После сборки убедитесь в отсутствии ошибок монтажа. Особенно внимательно проверьте правильность установки микросхем и электролитических конденсаторов.

Для снижения уровня фона при подключении модуля регулировок к усилителю мощности низкой частоты рекомендуется использовать для «земли» монтажные провода повышенного сечения.

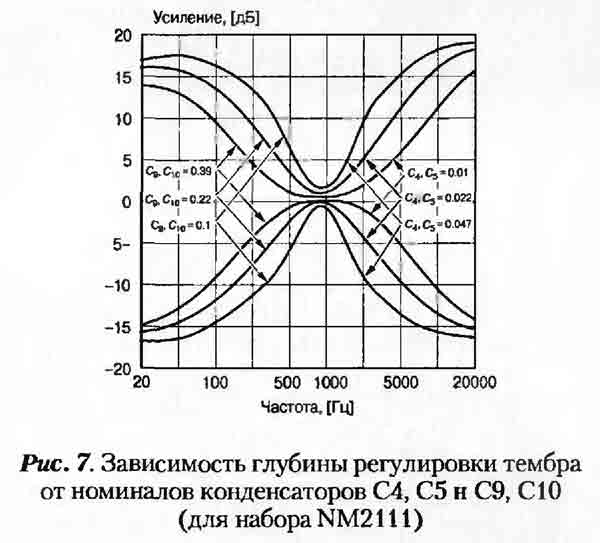

На этом этапе сборка темброблока окончена. Теперь можно включить питание и проконтролировать работу устройства. При проверке темброблока NM2111 можно подобрать емкость конденсаторов С4, С5 и С9, СЮ для увеличения глубины регулировки тембра. На Рис. 7 показана зависимость глубины регулировки тембра от номиналов этих конденсаторов.

Б каталоге наборов, приведенном в этой книге, или на сайте www.masterkit.ru можно выбрать усилители мощности (наборы NM2011 и NM2012), электронный коммутатор сигналов (набор NM2113), предварительный усилитель, индикатор уровня сигнала.стабилизированный источник питания и корпус. Все эти наборы помогут самостоятельно собрать функционально законченный высококачественный усилитель мощности низкой частоты.
