Предлагаемые наборы помогут радиолюбителю изготовить простые и надежные однополярные нестабилизированные сетевые источники питания (однополярные блоки питания) с выходным напряжением 27 В (NM1023/1), 35 В (NM1023/2) или 45 В (NM1023/3). В состав каждого набора входит силовой тороидальный трансформатор и плата выпрямителя с мощным диодным мостом и фильтрующими емкостями. Эти блоки питания можно использовать в усилителях мощности звуковых частот, в радиостанциях как основу для построения стабилизированного лабораторного регулируемого блока питания и т. д. Применение в них тороидального трансформатора уменьшает размеры и вес блока питания, снижает уровень электромагнитного излучения.

Наборы NM1023/1/2/3 будут интересны и полезны начинающим радиолюбителям при знакомстве с основами электроники. Несмотря на простоту конструкции блоков питания, процесс их изготовления способствует получению опыта сборки и настройки радиоэлектронных устройств.

Технические характеристики

Входное напряжение сетевое [В]........................................................220

Выходное напряжение постоянное [В]...............................27/ 35/ 45

Максимальный ток нагрузки [А]............................................................3
Описание электрической схемы однополярного блока питания

Внешний вид тороидального трансформатора и плата выпрямителя однополярного блока питания с установленными на ней элементами показаны на Рис. 1. Электрическая схема выпрямителя однополярного блока питания показана на Рис. 2. Тороидальные трансформаторы во всех трех наборах по внешнему виду похожи друг на друга и отличаются они только по выходному напряжению. Поэтому оба рисунка одинаковы Для всех трех блоков питания: с выходным напряжением 27, 35 и 45 В.

Однополярные блоки питания состоят из силового тороидально го трансформатора ТР1, рассчитанного на выходное напряжение 27, 35 или 45 В и максимальный ток 3 А, и выпрямителя. В состав выпрямителя входят диодный мост G1, емкостный фильтр С1...С13 и плавкий предохранитель F1. Резисторы R1...R4 предназначены для принудительного разряда электролитических конденсаторов С6...С9 при отключении блока питания от сети переменного тока.

Трансформатор подключается к выпрямителю (собранной плате) к контактам XI и Х2, а нагрузка — к контактам ХЗ (+Vcc) и Х4 (GND).

Сборка однополярного блока питания

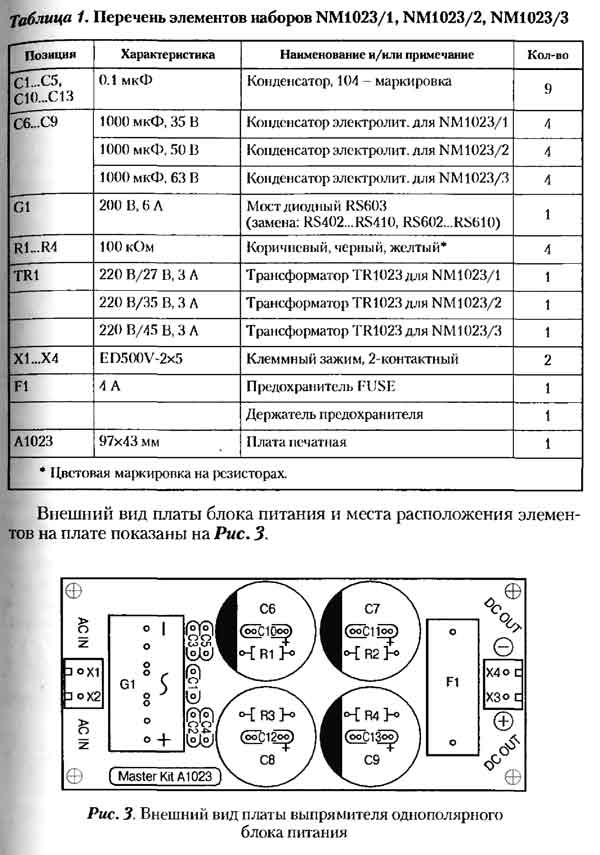

Перед сборкой однополярного блока питания внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями ш> монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов наборов NM1023/1, NM1023/2 и NM1023/3 приведен в Табл. 1. Все наборы идентичны и отличаются лишь типом тороидального трансформатора и рабочим напряжением конденсаторов С6...С9.

undefined

Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы; при этом установите сначала малогабаритные элементы. Электролитические конденсаторы С6...С9 установите в последнюю очередь. При сборке обратите внимание, что конденсаторы С10...С13 и резисторы R1...R4 устанавливаются с обратной стороны печатной платы. Парные клеммные зажимы устанавливаются на плату для удобства подключения трансформатора и нагрузки. После сборки проверьте правильность монтажа, особенно внимательно проверьте правильность установки диодного моста и электролитических конденсаторов. Правильно собранная плата блока питания в настройке не нуждается. Далее ее надо подключить к трансформатору, как показано на Рис. 4, и желательно вместе с трансформатором установить в корпус. Корпус в комплект набора не входит и его следует подобрать из запасников, имеющихся у каждого радиолюбителя, или выбрать из ката-лога МАСТЕР КИТ и пробрести вместе с набором NM1023/1/2/3.

undefined
Для закрепления платы в корпусе по углам платы имеются отверс-тия 03 мм. Трансформатор следует закрепить следующим образом: на трансформатор установите пластину из текстолита или гетинакса толщиной примерно 2 мм с отверстием в центре и стягивающим болтом соедините пластину и корпус. Диаметр или сторона квадрата пластины должны быть чуть меньше наружного диаметра трансформатора, а длина болта должна быть больше высоты трансформатора хотя бы на 5...10 мм.
