Часто радиолюбителю приходится решать проблему, связанную г необходимостью обеспечить биполярное питание электронной схемы какого-либо устройства. Подобная ситуация возникает, к примеру, если в схеме имеются операционные усилители или выходные мощные каскады, к которым нагрузка подключается непосредственно, без использования разделительной емкости. В этих случаях применение симметричного резистивного делителя, создающего искусственную общую точку не всегда представляется возможным в силу своеобразных схемотехнических особенностей электронной схемы.

Выход из подобной ситуации — собрать простой и надежный двуполярный выпрямитель, используя набор NS053. Внешний вид собранной платы дву полярного выпрямителя показан на Рис. 1. Номинальное выходное напряжение (нестабилизированное) ±40 В. Его основное назначение — питание мощных усилителей низкой частоты. Поэтому для надежной работы источника необходимо подобрать довольно мощный понижающий силовой трансформатор с симметричной вторичной обмоткой, рассчитанной на ток не менее 4 А, напряжение каждой секции которой в режиме нагрузки составляет 28 В. По

дойдет и трансформатор с двумя отдельными идентичными обмотками, которые необходимо соединить последовательно. Точку соединения необходимо подключить к общему проводу схемы.

Конструкция двуполярного выпрямителя очень проста, поэтому собрать устройство под силу даже начинающему радиолюбителю.

Технические характеристики

Входное напряжение сетевое [В]........................................................220

Выходное напряжение постоянное [В]............................................+40

Максимальный выходной ток [А]..........................................................8
Описание работы двуполярного выпрямителя

Электрическая схема выпрямителя показана на Рис. 2.

Переменное напряжение с симметричной вторичной обмотки силового трансформатора, подключенного к клеммам 1 и 3 платы, относительно общей точки 3 поступает на двухполупериодный выпрямитель, собранный на мощном диодном мостике D1...D4. Конденсаторы С1...С4 сглаживают пульсации выходного напряжения диодного моста. На выходах выпрямителя 4 и 6 появляется постоянное напряжение, симметричное относительно нулевого потенциала, привязанного к клемме 5 схемы.

Предохранители F1 и F2 необходимы для защиты диодного моста от пробоя в случае случайного короткого замыкания на выходе выпрямителя.

Сборка двуполярного выпрямителя

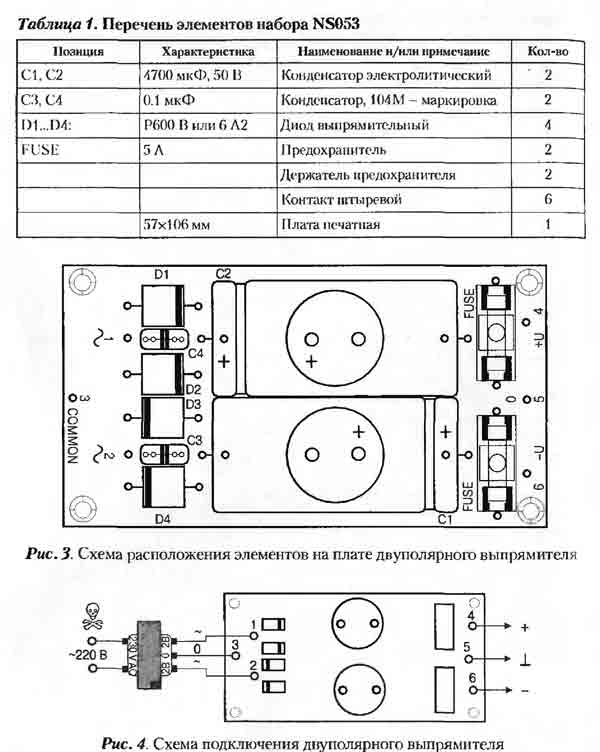

Перед сборкой двуполярного выпрямителя внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

Внешний вид платы одного канала дву полярно го блока питания и места расположения элементов на плате показаны на Рис. 3.

Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы. По окончании монтажа платы в соответствии со схемой подключения, показанной на Рис. 4, подсоедините выпрямитель к понижающему трансформатору (в комплект набора не входит).

undefined

Правильно собранный двуполярный выпрямитель должен работать сразу после подключения питания.

Конструктивно устройство выполнено на печатной плате из фольгированного стеклотекстолита с размерами 57x106 мм. Набор не комплектуется корпусом и может использоваться без него. Однако при необходимости в каталоге наборов МАСТЕР КИТ, размещенном в приложении, можно подобрать корпус самостоятельно.

Двуполярный выпрямитель может быть доработан путем превращения его в стабилизированный двуполярный источник питания.
