РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ ОТ 3 ДО 30 В
В домашней лаборатории радиолюбителя необходимо иметь надежный стабилизированный источник питания с возможностью регулировки выходного напряжения и со встроенной защитой от короткого замыкания в нагрузке. Такой блок питания с выходным напряжением от 3 до 30 В при токе до 2.5 А можно собрать, используя набор NS023. Его основу составляет интегральная микросхема, представляющая собой высокоточный электронный регулятор напряжения. На вход блока питания должно подаваться сетевое напряжение, пониженное с помощью трансформатора с 220 до 24 В при максимальном токе во вторичной обмотке 3 А. Высокие эксплуатационные характеристики блока питания позволяют профессионалам использовать его в производственных условиях.
Набор NS023 будет интересен и полезен начинающим радиолюбителям при знакомстве с основами электроники. Несмотря на простоту конструкции блока питания, процесс его изготовления способствует получению опыта сборки и настройки радиоэлектронных устройств.
Технические характеристики
Входное напряжение на блок питания переменное [В]................24
Выходное напряжение постоянное [В].........................................3—30
Максимальный ток нагрузки [А].........................................................2.5
Описание электрической схемы регулируемого блока питания
Внешний вид платы регулируемого блока питания с установленными на ней элементами и мощный транзистор, установленный на радиатор, показаны на Рис. 1. Электрическая схема стабилизированного регулируемого блока питания показана на Рис. 2.
Переменное напряжение 24 В с вторичной обмотки сетевого трансформатора 220/24 В поступает на двухполупериодный выпрямитель, собранный на диодном мосте D1...D4 и фильтрующих конденсаторах С1и С2. Сетевой трансформатор в комплект набора не входит и на электрической схеме не показан. Выпрямленное напряжение поступает на стабилизатор (микросхема 1C), включенный по типовой схеме.
тивный делитель R2-P1-R1 задает на неинвертирующем входе 5 микросхемы постоянное напряжение, которое определяет выходное напряжение на силовом выходе 10 и напряжение на выходе устройства.
Поскольку ток нагрузки микросхемы-стабилизатора не должен превышать 150 мА, в электрическую схему введен токовый усилитель, построенный по схеме Дарлингтона. Ток в коллекторной цепи выходного транзистора TR2 достигает довольно большого значения, которое может быть в п раз больше базового тока транзистора TR1, где п равно произведению статических коэффициентов передачи тока транзисторов TR1 и TR2, достигающих обычно нескольких сотен. Однако следует учитывать тот факт, что выходное напряжение стабилизатора никогда не будет больше падения напряжения на выводе 10 микросхемы, поскольку последнее всегда равно сумме падений напряжений на переходах база—эмиттер транзисторов и напряжения на нагрузке.
Сборка регулируемого блока питания
Перед сборкой регулируемого блока питания внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.
Сборку регулируемого блока питания производите в следующей последовательности:
• в соответствии с монтажной схемой, нанесенной на поверхность печатной платы, установите панельку микросхемы на плату и впаяйте ее выводы;
• отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы; при этом установите сначала малогабаритные элементы. Электролитические конденсаторы С2 и С4 установите в последнюю очередь;
• установите транзистор TR2 на радиатор, используя изолирующие втулки и слюдяную прокладку. Для улучшения теплопередачи от транзистора к радиатору можно использовать теплопроводящую пасту, например КТП-8;
• с помощью монтажных проводов, входящих в комплект набора, припаяйте транзистор TR2 к плате;
• аккуратно вставьте микросхему в панельку;
• проверьте правильность монтажа, особенно внимательно проверьте правильность установки диодного моста и электролитических конденсаторов;

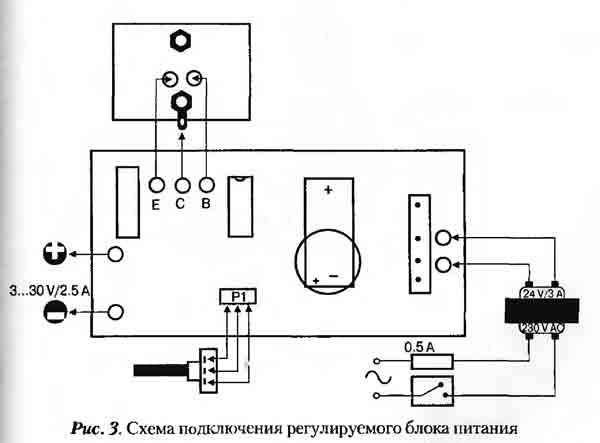

• следуя схеме подключения (Рис.З), подпаяйте к плате провода от сетевого трансформатора и желательно плату вместе с трансформатором и радиатором, на котором был установлен транзистор TR2, установить в корпус. Корпус в комплект набора не входит и его следует подобрать из запасников, имеющихся у каждого радиолюбителя, или выбрать из каталога МАСТЕР КИТ и пробрести вместе с набором NS023;
• после сборки проверьте правильность монтажа, особенно внимательно проверьте правильность установки диодного моста и электролитических конденсаторов, и включите питание;
• переменным резистором Р1 установите необходимые нижний и верхний уровни выходного напряжения блока питания, после чего блок питания готов к эксплуатации.
