К автомобильной электронике предъявляются подчас самые жесткие требования. Основные из них — надежность конструкции и способность обеспечить максимальную мощность в нагрузке (акустической системе) при минимальном уровне искажений усиливаемого сигнала.

При замене старой автомобильной аудиоаппаратуры можно, разумеется, просто купить новую. А можно найти другой выход из создавшейся ситуации, который поможет не только сэкономить денежные средства, но и получить большое удовлетворение от полученного результата. Речь идет об альтернативе, предлагаемой МАСТЕР КИТ, — высококачественном усилителе мощности низкой частоты, который не составит особого труда собрать из наборов NM2031 (УМНЧ 4x30 Вт) или NM2032 (УМНЧ 4x40 Вт), которые уже полностью укомплектованы всем необходимым — остается лишь выполнить монтаж компонентов.

У силитель прост и надежен в эксплуатации, обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Кроме того, для ценителей «живой» музыки может оказаться далеко немаловажным наличие в устройстве четырех независимых каналов усиления! Теперь можно смело устанавливать фронтальную и тыловую акустические системы и наслаждаться не только динамикой движения!

Важной особенностью предлагаемых УМНЧ является использование полевых транзисторов в выходных каскадах. Такое схемотехническое решение позволило значительно снизить уровень нелинейных искажений выходного сигнала, поскольку полевые транзисторы обладают малой нелинейностью по сравнению с биполярными транзисторами.

Возможны следующие варианты включения усилителей мощности, собранных из наборов NM2031 и NM2032:

• Четырехканальный монофонический усилитель с выходной мощностью 30 (40) Вт на канал.

• Двухканальный стереофонический усилитель с выходной мощностью 30 (40) Вт на канал.

• Квадрофонический усилитель.

• Стереофонический усилитель (мостовое включение) с выходной мощностью 60 (80) Вт на канал.



Напряжение питания [В]...................................................................6—18

Номинальное напряжение питания [В]..........................................14.4

Пиковое значение выходного тока [А]......................................4.5—5.5

Ток в режиме MUTE/STAND-BY [мкА].........................................100

Диапазон частот [Гц]..................................................................20—75000

Коэффициент нелинейных искажений [%].........................................1

Максимальный коэффициент нелинейных искажений [%]........10

Сопротивление нагрузки [Ом]........................................................>2

Номинальное сопротивление нагрузки [Ом].....................................4

Выходная мощность (TDA7385) [Вт]............................................4x30

Выходная мощность (TDA7386) [Вт]............................................4x40

Входное сопротивление [кОм]............................................................100

Коэффициент усиления [дБ].................................................................26
Описание работы автомобильных УМНЧ

Внешний вид усилителя мощности и его электрическая схема показаны на Рис. 1 и Рис. 2. Наборы NM2031 и NM2032 отличаются только применяемой микросхемой. Усилитель имеет режимы работы: пауза и дежурный режим. Включаются режимы установкой джамперов SW1 и SW2.
Усилитель мощности низкой частоты соответствует классу Hi-Fi. Он выполнен на интегральной микросхеме TDA7385 или TDA7386, представляющей собой УНЧ, выходные каскады которого работают в классе АВ. Микросхема обычно устанавливается в автомобильных аудиоустройствах для получения мощного высококачественного выход

ного музыкального сигнала. Микросхема рассчитана на работу с нагрузкой 2..Л Ом и имеет защиту от короткого замыкания в нагрузке, а также схему защиты от перегрева. В состав микросхемы входят четыре идентичных мостовых усилителя мощности, способных выдавать на нагрузке 2 Ом до 30 (40) Вт мощности.

Переключатели SW1 (ST-BY) и SW2 (MUTE) предназначены для управления режимами работы микросхемы. При замыкании контактов SW1 происходит переход микросхемы в энергосберегающий (дежурный) режим ST-BY, a SW2 — в режим MUTE (пауза), при активизации которого внутренние интегральные ключи полностью выключают все четыре нагрузки усилительного тракта микросхемы.

При подключении питания усилителя необходимо строго соблюдать полярность. Неправильное включение источника питания приводит к выходу из строя микросхемы УНЧ.

Сборка автомобильного усилителя мощности

Перед сборкой автомобильного усилителя мощности внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

undefined

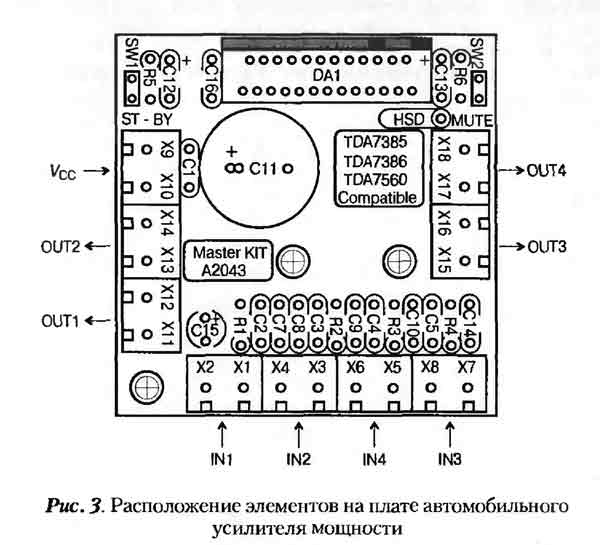

На Рис. 3 показано расположение элементов на печатной плате. Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы; при этом установите сначала малогабаритные, затем все остальные элементы. Обратите внимание на то, что все постоянные резисторы устанавливаются вертикально. При подключении усилителя к стереофоническому источнику выводы ИМС IN1/IN2 и IN3/IN4 необходимо замкнуть между собой перемычками.

После сборки убедитесь в отсутствии ошибок монтажа. Особенно внимательно проверьте правильность установки микросхемы УНЧ и электролитических конденсаторов.

undefined

Микросхема УНЧ чрезвычайно чувствительна к напряжению питания. Не допускайте превышения максимального значения 18 В. Неправильное включение источника питания также приводит к выходу из строя микросхемы УНЧ. Максимальное обратное напряжение не должно превышать 6 В!

Правильно собранный УНЧ настройки не требует. Источник питания усилителя подключается к контактам Х9 (+) и XI0 (-). Входные сигналы подключаются к контактам XI (+), Х2 (-); ХЗ (+), Х4 (-); Х5 (+), Х6 (-); Х7 (+), Х8 (-). Громкоговорители подключаются к следующим контактам: XII и Х12; Х13 и Х14; Х15 и Х16; Х17 и Х18.

Теперь можно подать на электронную схему питание и полезный сигнал, а также убедиться в работоспособности усилителя, как в рабочем режиме, так и в режимах ST-BY и MUTE.

Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2.5 мм. Микросхема усилителя устанавливается на теплоотвод, площадью не менее 600 см . В качестве радиатора можно использовать корпус или шасси устройства, в которое устанавливается УНЧ. Для повышения надежности работы микросхемы рекомендуется использовать теплопроводную пасту, например КТП-8. Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплоизоляционную прокладку.
