Набор предназначен для сборки усилителя мощности низкой частоты (УМНЧ 44 Вт). Возможны следующие варианты включения усилителя:

• Четырехканальный монофонический усилитель с выходной мощностью 11 Вт на канал.

• Двухканальный стереофонический усилитель с выходной мощностью 11 Вт на канал.

• Двухканальный мостовой монофонический усилитель с выходной мощностью 22 Вт на канал.

• Стереофонический усилитель (мостовое включение) с выходной мощностью 22 Вт на канал.

Усилитель мощности имеет малые габариты и может использоваться в составе аудиокомплекса дома, в офисе или на природе.

Технические характеристики
Напряжение питания [В]...................................................................6—15

Пиковое значение выходного тока [А].................................................4

Ток в режиме MUTE/STAND-BY [мкА].........................................100

Диапазон частот [Гц]..................................................................45—20000

Коэффициент нелинейных искажений [%]......................................0.1

Сопротивление нагрузки [Ом].........................................................>2

Сопротивление нагрузки [Ом]................................................................4

Стандартный режим (4x11 Вт):

выходная мощность [Вт]....................................................................11

входное сопротивление [кОм]..........................................................60

коэффициент усиления [дБ].............................................................20

Мостовое включение (2x22 Вт):

выходная мощность [Вт]....................................................................22

входное сопротивление [кОм]..........................................................30

коэффициент усиления [дБ].............................................................26

Описание работы УМНЧ 44 Вт

Внешний вид усилителя мощности и его электрические схемы в разных вариантах включения показаны на Рис. 1 и Рис. 2. На Рис. 3 показана структурная схема микросхемы TDA1554.

Микросхема TDA1554 содержит четыре одинаковых усилителя с дифференциальными входами (два инвертирующих и два неинвертирующих), которые могут быть задействованы как независимо друг от друга, так и быть включенными по мостовой схеме для удвоения мощности.

Микросхема усилителя имеет два вывода для подачи напряжения питания (выводы 5 и 13). Через вывод 5 питание подается на входные каскады, а через вывод 13 — на выходные. В предлагаемых схемах включения эти выводы соединены вместе. Но на вывод 13 можно подавать напряжение питания до 30 В.

Микросхема имеет два общих вывода — «малосигнальная земля» для входных каскадов (вывод 3) и «мощная земля» (выводы 7 и 11) — для выходных каскадов и питания.

По входу 14 микросхема может быть переключена в дежурный режим. Положение переключателя SW1 выбирается джампером. При замкнутом положении контактов включен рабочий режим усилителя, при разомкнутом — дежурный. При работе УМНЧ обращайте внимание на положение переключателя SW1.

Сборка УМНЧ 44 Вт

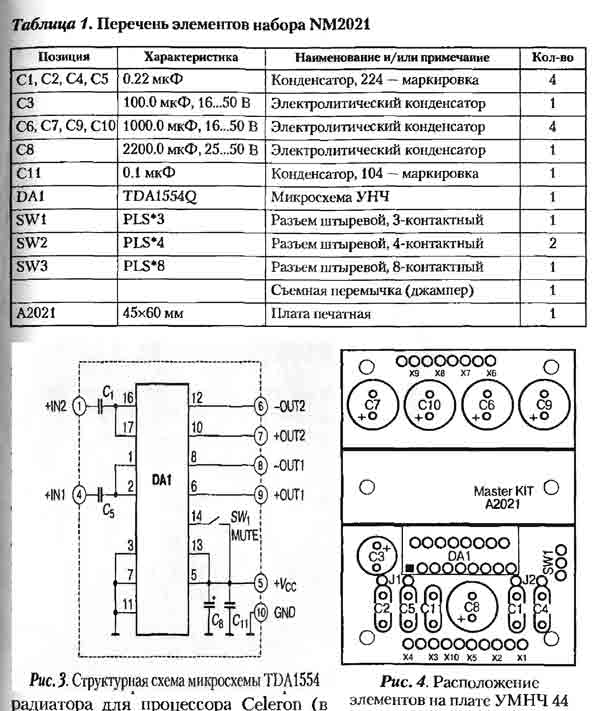

Перед сборкой УМНЧ 44 Вт внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

undefined

На Рис. 4 показано расположение элементов на печатной плате. Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы; при этом установите сначала малогабаритные, затем все остальные элементы.

После сборки убедитесь в отсутствии ошибок монтажа. Особенно внимательно проверьте правильность установки микросхемы и электролитических конденсаторов. Конструкция печатной платы предусматривает установку модуля в корпус (для этого имеются монтажные отверстия по краям платы под винты 2,5 мм). На плате имеется место для вертикальной установки стандартного компьютерного радиатора для процессора Celeron (в комплект не входит).

Правильно собранный усилитель мощности специальной настрой ки не требует.
