Простое и надежное устройство плавного включения/выключения ламп накаливания мощностью до 150 Вт (220 В) позволит получить эффект, который вы наверняка наблюдали во время посещения театра или кинозала. Плавное изменение освещенности в указанных аудиториях позволяет зрителю чувствовать себя комфортно. При резком изменении уровня освещенности человеческий глаз не успевает адаптироваться к новым условиям, и зритель чувствует себя менее комфортно.

Кроме того, плавное включение лампы накаливания продлевает ее срок службы. Это обусловлено следующим эффектом. В холодном состоянии сопротивление спирали лампы накаливания значительно меньше, чем в разогретом состоянии. Поэтому при моментальной подаче полного рабочего напряжения на лампу через спираль течет пусковой ток, превышающий рабочее значение тока в несколько раз. Происходит быстрый разогрев спирали, что может привести к ее перегоранию. Одновременно из-за коэффициента термического расширения материала происходит резкая деформация спирали, что также отрицательно влияет на ее срок службы.

Устройство плавного включения/выключения ламп накаливания, описанное в этой статье, позволит избавиться от подобных проблем. Оно содержит минимальное количество элементов, его легко изготовить и оно надежно в работе.

Технические характеристики

Напряжение питания [В]...............................................................80—270

Максимальный ток нагрузки [А].........................................................1.2

Описание работы устройства

Внешний вид устройства плавного включения/выключения ламп накаливания мощностью до 150 Вт и его электрическая схема показаны на Рис. 1 и Рис. 2.

Схема плавного включения выполнена на специализированной интегральной микросхеме-драйвере DA1. Она позволяет постепенно увеличивать фазовый угол между напряжением на катоде силового интегрального симистора, расположенного на кристалле DA1, и напряжением, подаваемым на его управляющий электрод. Такой алгоритм работы позволяет спирали лампы разогреться до максимальной температуры к моменту появления сдвига фаз, при котором симистор окажется максимально открытым. Это на порядок уменьшит вероятность выхода лампы из строя.

Номинал емкости СЗ определяет время плавного включения лам пы (время, за которое происходит необходимый фазовый сдвиг), номинал сопротивления R1 определяет время плавного гашения. Пользователь может самостоятельно подобрать время плавного включения или выключения.

Размыкание переключателя SW1 приводит к включению лампы, а его замыкание — к выключению. В качестве переключателя SW1 рекомендуется использовать обычный комнатный настенный выключатель.

Сборка устройства плавного включения/выключения

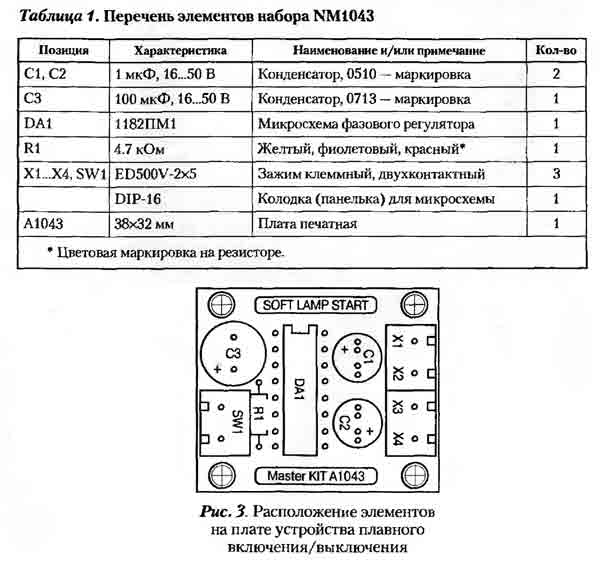

Перед сборкой устройства плавного включения/выключения ламп накаливания внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

undefined

Места расположения элементов на плате устройства плавного включения/выключения показаны на Рис. 3. Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы.

При сборке провода от настенного выключателя подсоедините к клеммному зажиму SW1.
Внимание!

При подключении устройства к сети переменного тока контакты выключателя должны находиться в замкнутом состоянии! В противном случае микросхема DA1 может выйти из строя. Поэтому при внезапном пропадании напряжения питания обязательно переведите контакты выключателя в замкнутое состояние.

Если вы привыкли включать свет нажатием клавиши вверх, а выключать — вниз, то теперь будет все наоборот. Чтобы не менять привычного действия, при монтаже установите выключатель «вверх ногами». Учитывая вышесказанное порядок монтажа должен быть следующий:

• отключите напряжение питания 220 В на входном щитке в квартиру;

• установите собранную плату в короб настенного выключателя или в другое удобное место; конструкция платы предусматривает ее закрепление: для этого имеются монтажные отверстия по краям платы под винты 02.5 мм;

• подключите питающее напряжение, лампу и выключатель к установленным на плате клеммным винтовым зажимам; подсоедините все провода согласно электрической схеме (Рис. 2): к контактам XI и Х2 провода от светильника, к контактам ХЗ и Х4 провода 220 В, к контактам SW1 провода от выключателя. Обратите внимание, что большинство конструкций выключателей используют двухпроводную схему. Поэтому контакты Х2 и ХЗ останутся не задействованы. Это соединение уже реализовано в раздаточной коробке;

• замкните контакты выключателя (помните, что это выключенное состояние); правильно собранное устройство дополнительной настройки для работы не требует;

• включите напряжение питания 220 В на входном щитке в квартиру;

• щелкните выключателем и наблюдайте за плавным зажиганием лампы светильника.
