УКВ ПРИЕМНИК С РАСШИРЕННЫМ ДИАПАЗОНОМ ЧАСТОТ
Вещательный диапазон ультракоротких волн (УКВ) давно пользуется высокой популярностью среди радиослушателей. И это не случайно. Ведь наряду с качественным приемом УКВ диапазон в гораздо меньшей степени подвержен влиянию радиопомех, чем другие радиодиапазоны. Частично это можно объяснить спецификой распространения УКВ волн, а частично тем, что основной спектр помех находится в низкочастотном участке радиодиапазона.
Развитие микроэлектроники привело к появлению интегральных микросхем, позволяющих собирать целые блоки УКВ радиоприемников. При этом количество внешних радиокомпонентов сводится к минимуму. Такие возможности реализованы в наборе NS065, где использованы всего лишь две интегральные микросхемы: УКВ ЧМ тюнер (ЧМ — частотная модуляция) и усилитель низкой частоты (УНЧ). Собранный УКВ приемник обладает высокой чувствительностью, широким диапазоном принимаемых частот (64...108 МГц) и электронной настройкой частоты. Последнее качество избавляет от необходимости использовать в контуре настройки конденсатор переменной емкости. Это важно, потому что использование в контуре настройки конденсатора переменной емкости с воздушным диэлектриком привело бы к большому увеличению размеров конструкции. Применение конденсатора с твердым диэлектриком, значительно меньшего по габаритным размерам, может привести к помехам в виде тресков и щелчков при настройке, возникающих из-за трения между обкладками конденсатора и диэлектриком при вращении его ротора.
Приемник очень удобен в качестве карманного радиоприемника на прогулке, дома и на даче.
Технические характеристики
Напряжение питания [В]...................................................................9—12
Ток потребления при средней громкости [мА]...........................<50
Ток потребления при высокой громкости [мА]........................<100
Входная чувствительность [мкВ/м]...............................................>5
Диапазон принимаемых частот [МГц].....................................64—108
Сопротивление нагрузки УНЧ [Ом]..............................................>8
Максимальная выходная мощность УНЧ [Вт]...............................0.5
Описание работы УКВ приемника
Внешний вид УКВ приемника и его электрическая схема показаны на Рис. 1 и Рис. 2.
Устройство состоит из двух конструктивно объединенных узлов: УКВ ЧМ тюнера, собранного на интегральной микросхеме TDA7000 (DA1) производства фирмы Philips, и усилителя низкой частоты — на LM386N-1 (DA2) производства фирмы National Semiconductor.
Микросхема DA1 представляет собой приемник УКВ ЧМ радиовещания от антенного входа до выхода низкой частоты, выполненный в одном корпусе. Микросхема требует минимального количества внешних радиоэлементов. Контур, состоящий из катушки индуктивности U, варикапа VD2 и емкостей СЗ, С4, обеспечивает настройку на необ ходимую радиостанцию. Перестройка осуществляется при помощи многооборотного потенциометра R2, изменяющего напряжение на варикапе VD2 и его эквивалентную емкость. Входной LC-контур (L2, С16, С17 и С18) снижает влияние радиочастотных помех на прием.
Усилитель низкой частоты (DA2) представляет собой одноканальный усилитель мощности низкой частоты и предназначен для использования в малогабаритной радиоаппаратуре с батарейным питанием.
Светодиод HL1 индицирует наличие напряжения питания. Потенциометром R7 регулируется уровень громкости. Конденсатор С4 предназначен для коррекции границ частотного диапазона приемника. Цепочка R6-VD1 служит для стабилизации напряжения питания микросхем приемника, которое подается на контакты Х2 (+) и Х5 (-). Громкоговоритель подключается к контактам ХЗ (+) и Х4 (-).
Сборка УКВ приемника

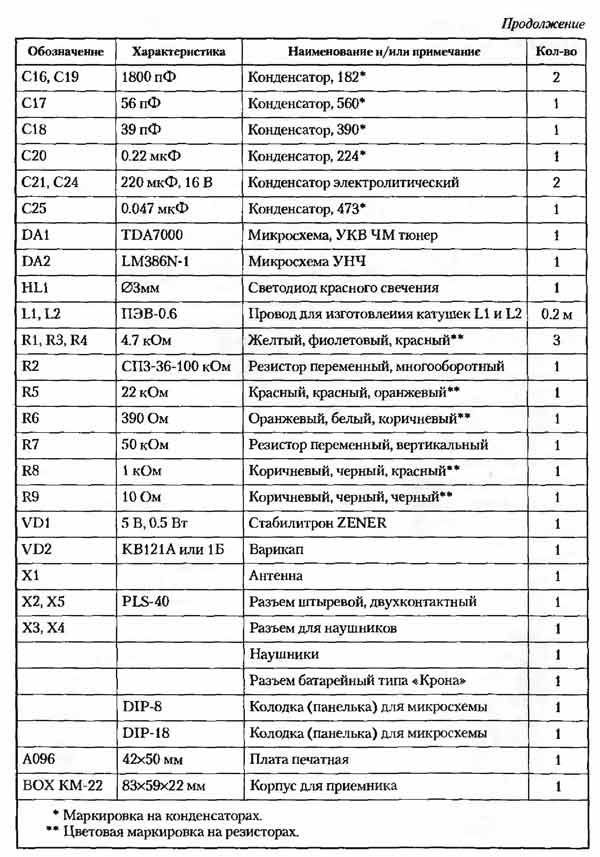

Перед сборкой приемника внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

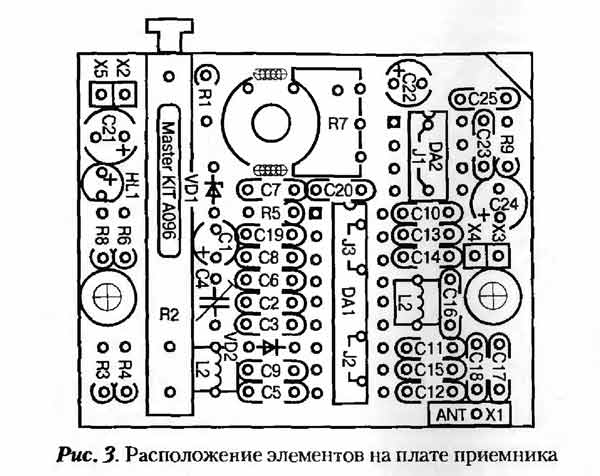

Места расположения элементов на плате УКВ приемника показаны на Рис. 3.
Сборку платы произведите в следующей последовательности:
• подготовьте проволочные перемычки J1 длиной 7.5 мм, J2 и J3 длиной 5 мм (их можно изготовить, например, из обрезков выводов резисторов и конденсаторов), установите их на плату и припаяйте их концы;
• изготовьте две бескаркасные катушки из провода ПЭВ 0.6: L1 — 5 витков на оправке 3 мм и L2 — 6 витков на оправке 5 мм (в качестве оправки для намотки катушек удобно использовать хвостовик сверла соответствующего диаметра;
• отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы; при этом установите сначала малогабаритные, затем все остальные элементы;
• промойте плату от остатков флюса этиловым спиртом.
ВниманиеI
Конденсаторы С4 и С22 в комплект набора не входят и на плату не устанавливаются. Убедитесь в отсутствии ошибок монтажа. Особенно внимательно проверьте правильность установки микросхем и электролитических конденсаторов.
После сборки платы приступите к настройке и сборке приемника. Для этого необходимо проделать следующие операции:
• установите регулятор громкости в среднее положение, подключите громкоговоритель и подайте напряжение питания;
• вращая потенциометр R2 и перемещаясь по диапазону частот, определите, в какой части диапазона частот вы приблизительно находитесь;
• сжимая/разжимая витки катушки L1 (для этого следует использовать пластиковую или деревянную палочку), необходимо «уложить» диапазон частот 64...108 МГц в диапазон перестройки потенциометра R2;
• катушкой L2 настраивается уверенный прием крайних радиостанций по диапазону.
Если приемник не функционирует, еще раз проверьте правильность монтажа и воспользуйтесь рекомендациями по поиску неисправностей
