Предлагаемый высококачественный усилитель мощности низкой частоты (УМНЧ 25 Вт) выполнен на интегральной микросхеме TDA1515 фирмы Philips Semiconductors, представляющей собой двухканальный усилитель мощности с выходной мощностью 12 Вт на канал с возможностью работы в мостовом режиме. В микросхеме предусмотрена температурная защита при перегреве кристалла, а также защита от случайного изменения полярности питающего напряжения. Кроме того, в мостовом режиме работы клеммы громкоговорителя, подключенные к соответствующим выходам интегральных усилителей, оказываются эквипотенциальными по постоянному напряжению, что предотвращает выход из строя катушки индуктивности динамической головки, позволяя включать ее в электрическую цепь без разделительных конденсаторов. Преимущества подобного схемного решения очевидны: завал амплитудно-частотной характеристики в области низких частот минимален, поскольку реактивное сопротивление разделительного конденсатора на этих частотах довольно существенное. Такая особенность делает УМНЧ-25 довольно привлекательным для работы в качестве сабвуферного усилителя. Вторым немаловажным преимуществом УМНЧ 25 Вт можно назвать еще и возможность работы на низкоомную нагрузку (меньше 4 Ом).

В то же время следует отметить, что УМНЧ 25 Вт имеет только один канал усиления, что ограничивает его использование в стереофонической звуковой аппаратуре. В подобной ситуации придется приобрести два набора NS049 и изготовить из них стереофонический усилитель, который можно успешно использовать в автомобиле либо даже на школьной дискотеке.

Технические характеристики

Максимальная выходная мощность [Вт]...........................................25

Полоса пропускания [Гц].........................................................40—20000

Чувствительность [мВ]..........................................................................100

Сопротивление нагрузки [Ом]..........................................................2—8

Ток покоя [мА]............................................................................................20

Максимальный ток потребления | А]....................................................2

Коэффициент нелинейных искажений

при максимальной выходной мощности [%]....................................10

Напряжение питания [В]...................................................................6—18

Описание работы УМНЧ 25 Вт

Внешний вид платы усилителя мощности с установленными на ней элементами (в том числе, радиатором) и электрическая схема усилителя показаны на Рис. 1 и Рис. 2.

Усилитель мощности построен по типовой мостовой схеме включения интегрального двухканального усилителя на микросхеме TDA1515, выходная мощность одного канала которой составляет 12 Вт. При таком включении мощность на нагрузке (динамической головке) увеличивается в два раза, достигая значения 24 Вт, поскольку фазовый сдвиг между усиленными звуковыми сигналами в точках схемы ХЗ и Х4 составляет 180°, что соответствует удвоенной амплитуде напряжения на выходе отдельного канала микросхемы (А1 или А2) относительно общей точки схемы.

Сборка УМНЧ 25 Вт

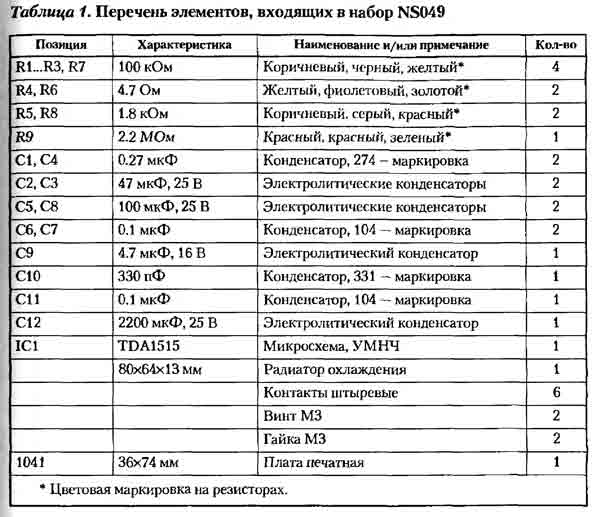

Перед сборкой УМНЧ 25 Вт внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы. Перечень элементов набора приведен в Табл. 1.

undefined
Конструктивно усилитель выполнен на двусторонней печатной плате. Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы; при этом сначала установите на плату все эле-менты, затем закрепите микросхему IC1 на радиаторе и поместите ее в соответствующие гнезда на печатной плате. По окончании монтажа платы, следуя схемам, приведенным на Рис. 2 и Рис. 3, подключите провода от стабилизированного источника питания и усилителя мощности звуковой частоты.

undefined

Перед эксплуатацией собранного устройства его необходимо настроить. Для этого проделайте следующие операции:

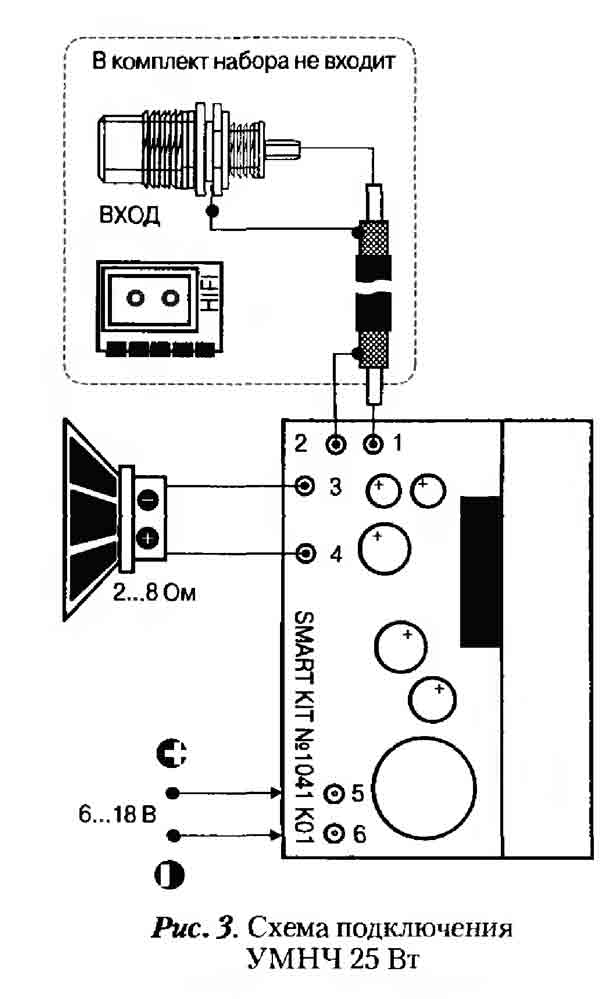

• следуя схеме подключения усилителя, показанной на Рис. 3, подсоедините провода от источника питания и нагрузки;

• включите питание;

• на вход усилителя X1-Х2 подайте сигнал амплитудой 100 мВ;

• убедитесь в работоспособности усилителя.

На этом настройка электронной схемы собранного устройства окончена.

На основе набора NS049 есть реальная возможность самостоятельно собрать усилитель мощности, обладающий всеми необходимыми возможностями. Для этого нужно укомплектовать уже настроенный УМНЧ-25 подходящим стабилизированным источником питания, подключить к его входу предварительный усилитель слабых сигналов, дополнить каскадом регулировки громкости и тембра, оснастить коммутатором входных сигналов и индикатором выходной мощности. В каталоге наборов МАСТЕР КИТ, приведенном в этой книге, можно выбрать подходящий стабилизированный источник питания, регуляторы тембров и громкости, коммутатор входов, а также все необходимое для аудиосистемы.
