Каждый радиолюбитель наверняка в своей практике сталкивался с изготовлением усилителей электрических сигналов низкой (звуковой, то есть 15...20000 Гц) частоты. Усилители, у которых в выходных каскадах в качестве нагрузки используются динамики (преобразователи электрических сигналов в звук), можно назвать аудиоусилителями, так как УНЧ усиливает не частоту, а звук. Аудиоусилитель, собранный из предлагаемого набора, можно использовать в автомобиле совместно с автомагнитолой и в быту в составе аудиокомплекса. Он имеет минимальный коэффициент нелинейных искажений и уровень собственных шумов.

Аудиоусилитель обладает малыми габаритами, широким диапазоном питающих напряжений и достаточно хорошими техническими характеристиками.
Технические характеристики

Напряжение питания Un [В]............................................................8—18

Номинальное напряжение питания [В]..........................................14.4

Пиковое значение выходного тока [А]...............................................3.5

Ток в режиме покоя [м А].........................................................................50

Коэффициент гармонических искажений выходного сигнала

при R([ = 4 Ом, Р^ых = 1 — Ю Вт, F = 1 кГц [%].............................0.15

Максимальная выходная мощность при Уц = 14.4 В,

RH = 2 Ом, Кг = 10%, F = 1 кГц [Вт].....................................................12

Коэффициент усиления по напряжению [дБ].................................40

Входное сопротивление [кОм]............................................................150

Диапазон воспроизводимых частот [Гц].............................40—15000

Сопротивление нагрузки [Ом]..........................................................2—8
Описание работы аудиоусилителя

Внешний вид платы аудиоусилителя с установленными на ней элементами и его электрическая схема показаны на Рис. 1 и Рис. 2.

В схеме применено стандартное включение микросхемы DA1. Для коррекции АЧХ (срезания верхних частот) в схему включена цепь, состоящая из резистора R1 и конденсатора С4. Подбором номинала конденсатора С4 выбирают ширину полосы пропускания усилителя. Чем она меньше, тем полоса пропускания шире. Резистор R4 и конденсатор С7 предназначены для устранения возбуждения громкоговорителей на высоких частотах. Резисторы R2 и R3 определяют коэффициент усиления усилителя. Конденсаторы СЗ и С5 подавляют соответственно низкочастотные и высокочастотные помехи по цепи питания.

Повышение питающего напряжения выше 18 В или переполюсовка питания приводит к выходу микросхемы из строя.

Источник входного сигнала подключается к контактам XI и Х2, а нагрузка — к Х5 и Х6. Напряжение питания усилителя подается на контакты ХЗ и Х4.

Сборка аудиоусилителя

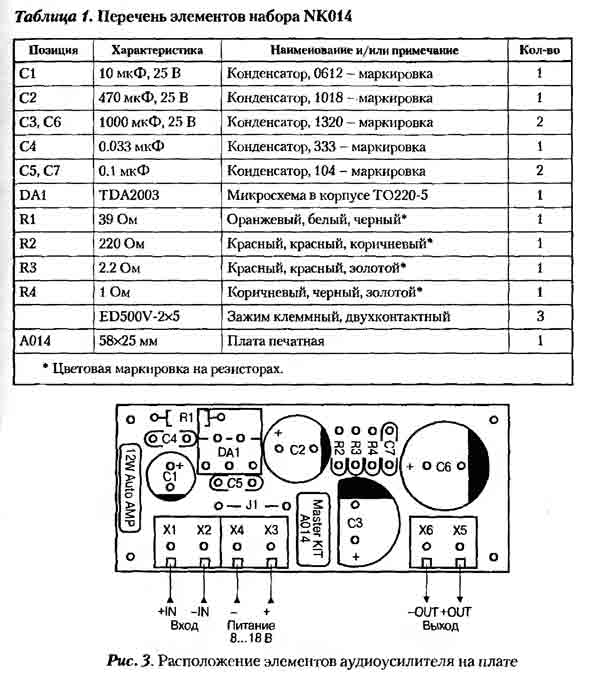

Перед сборкой аудиоусилителя внимательно ознакомьтесь с приведенными в начале этой книги рекомендациями по монтажу электронных схем. Это поможет избежать порчи печатной платы и отдельных элементов схемы аудиоусилителя. Перечень элементов набора приведен в Табл. /.

undefined

Конструктивно аудиоусилитель выполнен на двусторонней печатной плате. Для закрепления платы в корпусе по углам платы имеются отверстия 03 мм. Для удобства подключения внешних цепей устанавливаются клеммные колодки. Места расположения элементов на плате и схема подключения внешних цепей показаны на Рис. 3.

Отформуйте выводы элементов, установите элементы на плату и припаяйте их выводы; при этом установите сначала малогабаритные, затем все остальные элементы. Обратите внимание, что все резисторы, кроме R1, на плату устанавливаются вертикально. Микросхема устанавливается на теплоотвод площадью не менее 600 см2 (в комплект набора не входит). В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое устанавливается аудиоусилитель. В этом случае между микросхемой и корпусом должна быть установлена слюдяная изолирующая прокладка.

Правильно собранный аудиоусилитель дополнительной настройки для работы не требует
