Простое, активируемое голосом устройство предназначено для использования в передатчиках, радиоприемниках, диктофонах. Коммутатор автоматически включает и выключает прибор, например магнитофон, при наличии звука или при его пропадании. Этот набор, по сути, является акустическим реле, коммутирующим подключенную к его выходу нагрузку при воздействии акустических колебаний — голосовой команды, хлопка руками или любого другого громкого звука. Такая особенность схемы позволяет усовершенствовать или автоматизировать работу бытовых приборов, включать освещение и т. п.

С помощью коммутатора можно включать или выключать даже мощную нагрузку, имеющую сетевое питание 220 В. Напряжение питания и потребляемый ток коммутатора позволяют встраивать схему в некоторые уже готовые радиоэлектронные устройства без значительных усилий.

Технические характеристики

Напряжение питания [В].........................................................................12

Ток потребления [мА]...............................................................................30

Напряжение коммутации не более [В] ............................................220

Коммутируемый ток [А]............................................................................2

Работа голосового коммутатора

Общий вид устройства представлен на Рис. 1. Электрическая схема голосового коммутатора показана на Рис. 2.

Входной каскад голосового коммутатора, собранный на микросхеме U1, представляет собой компаратор. Образцовое напряжение для него формируется резистивным делителем P1R3. Подстроечным резистором Р1 его можно менять, соответственно изменяя порог срабатывания схемы. Этот каскад формирует сигнал сравнения образцового напряжения и входного сигнала, поступающего на контакт 2 от динамического микрофона (в комплект поставки не входит).

С выхода микросхемы U1 через конденсатор С-4 результат сравнения поступает на токовый усилитель, собранный на транзисторе Q1, и далее на силовой ключ на транзисторе Q2. Его нагрузкой служит катушка электромагнитного реле К1. Диод D1 защищает транзистор Q2 от пробоя в момент переключения.

undefined

Сборка голосового коммутатора

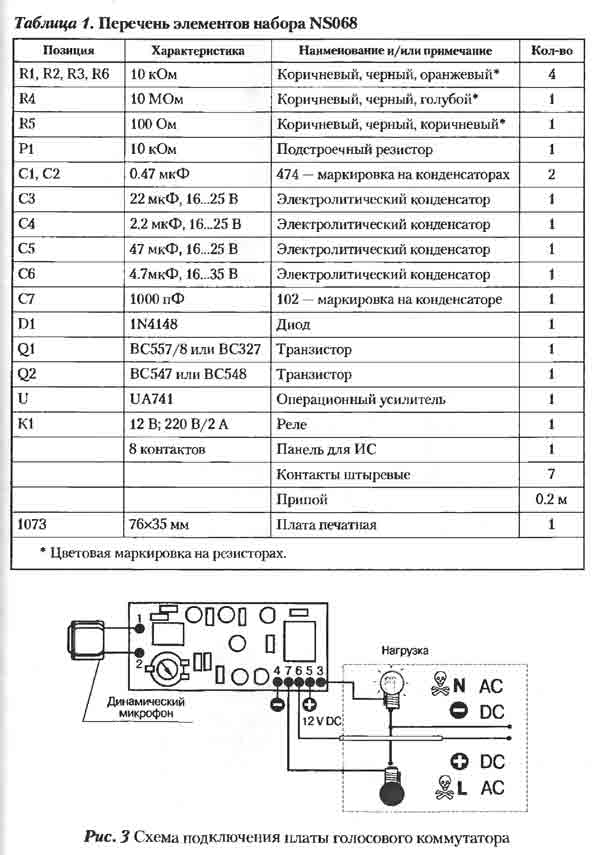

Для того чтобы свести к минимуму ошибки монтажа, а также предотвратить выход из строя радиокомпонентов, входящих в набор, следует воспользоваться правилами сборки и монтажа радиоэлектронных схем, приведенных на страницах этой книги. Все необходимые радиокомпоненты для сборки набора перечислены в Табл. 1. На плате нарисованы все элементы, которые должны быть установлены на нее. Схема подключения платы голосового коммутатора приведена на Рис. 3.

Внимание!

Соблюдайте полярность при установке диодов и электролитических конденсаторов.
Сборку голосового коммутатора произведите в следующем порядке:

• проверьте комплектность набора;

• установите на плату панель для микросхемы;

• отформуйте выводы радиоэлементов и установите их на пла-iy в соответствии с монтажной схемой;

• установите реле;

• аккуратно вставьте микросхему в панель;

• установите штыревые контакты в соответствующие места на плате;

• подключите микрофон и нагрузку, как показано на Рис. 3;

• проверьте правильность монтажа;

• подключите питание;

• проверьте полярность подключенного питания — неправильное подключение источника питания может привести к выходу из строя микросхемы и транзисторов;
• подстроечным резистором Р1 отрегулируйте порог срабатывания голосового коммутатора.
