Вы, наверно, замечали, что в каждой местности свойства воды отличаются друг от друга. Например, в Ленинградской области вода мягкая, а в Московской — жесткая. Виной тому соли и минералы, содержащиеся в воде. В жесткой воде их больше, в мягкой воде — меньше. Особо тяжких последствий от этих солей и минералов нет, но при кипячении воды на внутренней поверхности чайников и кастрюль образуется накипь. Каждая домохозяйка по-своему ведет борьбу с накипью.

В предлагаемой статье приведен рецепт борьбы с накипью в домашних условиях без применения бытовой химии и полезных бабушкиных советов, а с помощью современных технических средств и достижений в области физики и химии. Электромагнитное поле устройства поляризует соли и минералы, содержащиеся в воде, и препятствует их осаждению на поверхность.

Используя предлагаемый прибор нельзя удалить уже осевшую на чайник накипь, но можно предотвратить оседание накипи на внутреннюю поверхность чайника, барабанов стиральной или посудомоечной машины, трубопроводов.

Технические характеристики

Напряжение питания [В]...................................................................9—12

Ток потребления [мА]...............................................................................50

Работа устройства

Принцип действия устройства основан на поляризации солей и минералов, находящихся в воде, электромагнитным полем, которое препятствует их осаждению на внутренние стенки трубопроводов и бытовой техники.

На Рис. 1 и Рис. 2 показаны плата устройства в сборе и его электрическая схема.

На правой половине микросхемы (выводы 1...7) собран мультивибратор. Элементы С2, СЗ, R5, R6 задают частоту его работы. Нагрузкой

мультивибратора является обмотка из двух проводов вокруг водопроводной трубы. На левой половине микросхемы (выводы 8... 14) собраны стабилизатор тока и индикаторная часть.

Сборка устройства

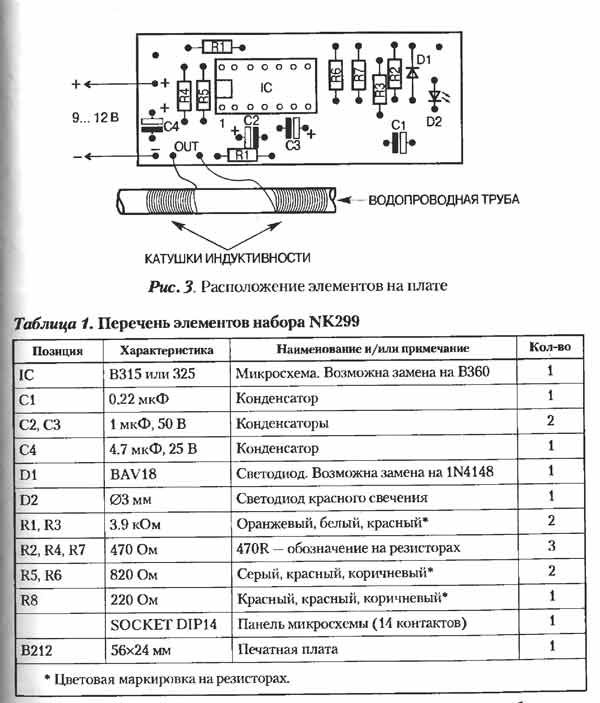

Перед сборкой платы {Рис. 3) ознакомьтесь с рекомендациями, которые даются в начале этой книги. Чтобы избежать выхода из строя радиоэлементов. необходимо соблюдать правила монтажа. Перед сборкой устройства нужно проверить комплектност ь набора. Перечень радиоэлементов, входящих в набор, представлен в Табл. 1.

undefined

После монтажа платы необходимо намотать на водопроводную трубу две обмотки по 30 витков провода ПЭВ-0.3...0.8 как показано на Рис. 3. Расстояние между обмотками должно быть 15...20 см. Чтобы не

произошло короткого замыкания, концы проводов должны быть надежно изолированы.

Правильно собранное устройство в настройке не нуждается.
