Устройство (стереоблок) для работы в каналах звуковой частоты звуковоспроизводящей аппаратуры легко можно изготовить из дета-лей предлагаемого набора. Оно интересно тем, кто хочет улучшить параметры своего аудиокомплекса. Стереоблок, который часто называют процессором пространственного звучания, обеспечивает три режима работы: «стерео», «расширенное стерео» и «псевдостерео». В первом режиме стереосигнал проходит через устройство без изменения, второй режим предназначен для увеличения объема звучания (расширение стереобазы), третий режим преобразовывает монофонический сигнал в псевдостереофонический.

Технические характеристики

Напряжение питания [В]...................................................................9—16

Потребляемый ток не более [мА].........................................................12

Описание работы стереоблока

Внешний вид платы стереоблока показан на Рис. 1, электрическая схема — на Рис. 2, а расположение элементов на плате — на Рис. 3.
Стереоблок построен на микросхеме TDA3810, которая включена по типовой схеме. В режиме «стерео» сигнал проходит через устройстМикросхема содержит в своем составе узел, который при включении подавляет щелчок в акустических системах. Он работает только тогда, когда между выводом 9 и общим проводом установлен конденсатор большой емкости. Назначение выводов микросхемы приведено в Табл. 1.

undefined

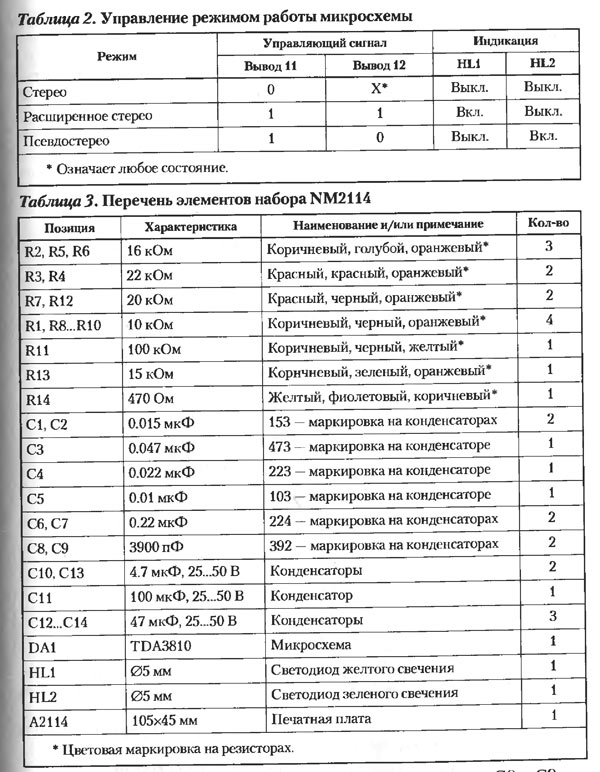

Конденсаторы С6, С7, СЮ, С13 — разделительные. Элемент С11 — конденсатор фильтра питания, С12 — конденсатор системы «мягкого» включения. Режим работы процессора выбирают подачей на входы управления (выводы 11 и 12) сигналов логических уровней ТТЛ. В Табл. 2 приведены значения управляющих сигналов. Цепь, состоящая из элементов R8, С8, R9, С9, R10, определяет частотную границу расширения стереобазы. При номиналах, указанных в Табл. 3, граница расширения стереобазы будет около 4 кГц. Эффект работает на частотах ниже граничной. Если конденсаторы С8 и С9 исключить, расширение стереобазы будет происходить во всей полосе звуковых частот.

undefined

На элементах R1...R7 и С1...С5 собраны фильтры, определяющие частотную характеристику устройства в режиме работы «псевдостерео».

Через режекторный фильтр с частотой затухания около 500 Гц, собранный на резисторах R1...R5 и конденсаторах С1...СЗ, на вывод 16 процессора поступает прямой входной сигнал. Через полосовой фильтр с центральной частотой 500 Гц, построенный на элементах R6, R7, С4, С5, на вывод 14 подан усиленный и инвертированный сигнал с выхода левого канала.

Сборка стереоблока

Перед сборкой платы ознакомьтесь с рекомендациями, которые даются в начале этой книги. Чтобы избежать выхода из строя радиоэлементов, старайтесь соблюдать общепринятые правила монтажа. Перечень входящих в набор элементов представлен в Табл. 3.

Правильно собранное устройство настройки не требует. Удачи вам!
