Набор NK028 позволит вам создать оригинальное устройство, которое способно излучать акустический сигнал ультразвуковой частоты. Обычное человеческое ухо не в состоянии услышать ультразвук. Зато многие животные способны очень чутко на него реагировать.

Давно известно, что собаки воспринимают, т. е. слышат ультразвуковые колебания даже на значительных расстояниях. Услышав их, собака обязательно как-то реагирует, поскольку ультразвук для нее является весьма существенным раздражителем. Если у вас есть свой четвероногий любимец, ультразвуковой свисток может помочь вам выдрессировать вашего питомца, научив его исполнять команды, подаваемые ультразвуковым свистком. Это не только доставит удовольствие вам, но и еще сохранит покой окружающих ранним утром или поздним вечером во время прогулки.

Свисток довольно компактен, что позволяет вам брать его с собой. Он длительное время способен работать от обычной батарейки 9 В.

Технические характеристики

Напряжение питания [В]..........................................................................9

Диапазон воспроизводимых частот [кГц]...................................8—25

Описание ультразвукового свистка

Общий вид свистка показан на Рис. 1, а электрическая схема — на Рис. 2.

Устройство реализовано по классической схеме симметричного мультивибратора, собранного на транзисторах VT1 и VT2. Частота мультивибратора задается элементами С2, С5, R4, R6, R9. С помощью резистора R6 можно производить подстройку частоты, добиваясь максимальной эффективности работы ультразвукового свистка. Транзистор VT3 исполняет роль усилителя мощности акустического сигнала.

Сборка устройства

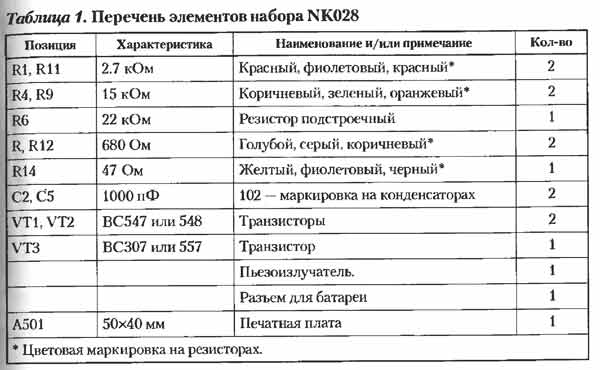

На плате нарисованы все элементы, которые должны быть установлены на нее. Перед сборкой платы ознакомьтесь с рекомендациями, которые даются в начале этой книги. Перечень элементов набора представлен в Табл. 1.

При монтаже свистка необходимо выполнить следующее:

• проверьте комплектность набора;

• отформуйте выводы элементов и установите их на печатной плате в соответствии с их рисунком на плате. Вместо резисторов R2, R5, R10 установите иеремычки 10 мм (их можно изготовить из обрезков выводов радиокомпонентов); к контактам 7 и 10 припаяйте дополнительный резистор R (680 Ом);

• вместо резистора R15 к контактам 8 и 10, используя монтажные провода, подключите пьезоизлучатель;

• элементы, не указанные в перечне и на электрической схеме, на плату устанавливать не следует, выводы 2 и 4 не используются;

undefined

• проверьте правильность монтажа и включите питание;

• подстроечным резистором R6 установите необходимый тон звучания ультразвукового свистка.

Правильно собранное устройство в настройке не нуждается и начинает функционировать сразу же после включения питания. Если же ультразвуковой свисток отказывается работать, выполните рекомендации, приведенные в начале книги. Хороших вам прогулок с четвероногим любимцем!
