В детстве все мы играли с имитаторами различных звуков. Например, если дуть в трубочку, вырезанную из зеленого лука, то в зависимости от диаметра и длины трубочки можно добиться различного звучания. Еще один имитатор звука нам доставался на праздники вместе с надувными шарами, в которые вставлялись трубочки с перетянутой резинкой: при выдувании шара трубочка с резинкой издавала резкие звуки, Но все это были духовые имитаторы звуков. Гораздо интереснее иметь электронный имитатор звуков Предлагаемый набор позволяет легко изготовить такой имитатор. Он может найти применение в игрушках, в качестве сирены охранной системы, в театральных представлениях и т. д. Количество применений электронного имитатора зависит в конечном счете от вашей фантазии.

Технические характеристики
Номинальное напряжение питания [В] ......................................12

Минимальное напряжение питания [В]..........................- .. 9

Максимальная выходная мощность [Вт].......................................... 15

Максимальный ток нагрузки [А]..................................................... 1 5

Номинальное сопротивление нагрузки [Ом] .........................8—32
Описание имитатора звуков

Плата имитатора звуков в сборе показана на Рис. 1. Электрическая схема сирены приведена на Рис. 2.

Имитатор собран на основе двух симметричных мультивибраторов. Так как описание работы мультивибратора в некоторых статьях первого выпуска книги приводилось достаточно подробно, ограничимся кратким напоминанием.

Мультивибратор можно представить как два усилителя, входы и выходы которых связаны /?С-цепочками. Так как мультивибратор са-мовозбуждающийся, то, например, за счет шумов напряжение на базе транзистора VT1 увеличится. Это даст начало процессу насыщения транзистора VT1, что повлечет за собой уменьшение напряжения на

его коллекторе. Уменьшение напряжения на коллекторе VT1 через конденсатор С1 передается на базу транзистора VT2. Оно обусловит начало процесса его запирания и приведет к повышению напряжения на коллекторе. Это напряжение через конденсатор С2 передается на базу транзистора VT1. Таким образом, первоначальный скачок напряжения усиливается с помощью положительной обратной связи. Из-за большого усиления этой схемы возникает лавинообразный процесс, который приводит к полному запиранию транзистора VT2 и насыщению транзистора VT1.

Напряжение на коллекторе транзистора VT1 мало, и база транзистора VT2 оказывается фактически под отрицательным потенциалом.

Так как транзистор VT2 заперт, конденсатор С1 разряжается через резистор R2. Как только процесс разряда завершится, транзистор VT2 откроется. Начнется новый цикл работы мультивибратора.

Работа второго мультивибратора на транзисторах VT3 и VT4 аналогична. Но есть небольшая особенность. Для начала нужно сказать, что мультивибраторы работают на разных частотах. Если второй мультивибратор работает на звуковой частоте, то первый генерирует частоту в единицы герц. Частота выходного сигнала мультивибратора сильно зависит от напряжения питания. Эта особенность и используется в работе схемы.

Когда транзистор VT2 закрыт, начинает заряжаться конденсатор СЗ. По мере зарядки напряжение на нем увеличивается. Напряжение на конденсаторах С4, С5 также увеличивается. Увеличивается и время, необходимое для полной зарядки конденсаторов. Частота генератора плавно понижается.

После переключения первого мультивибратора, когда открывается транзистор VT2, конденсатор СЗ разряжается через резистор R5 и внутреннее сопротивление открытого транзистора. Напряжение на конденсаторах С4 и С5 уменьшается. Уменьшается и время, необходимое для полной зарядки конденсаторов. Частота генератора плавно увеличивается.

На транзисторе VT5 организован усилитель мощности. Рабочая частота мультивибраторов определяется элементами Cl, С2, R2, R3 для первого мультивибратора и С4, С5, R8, R9 — для второго.

Сборка устройства

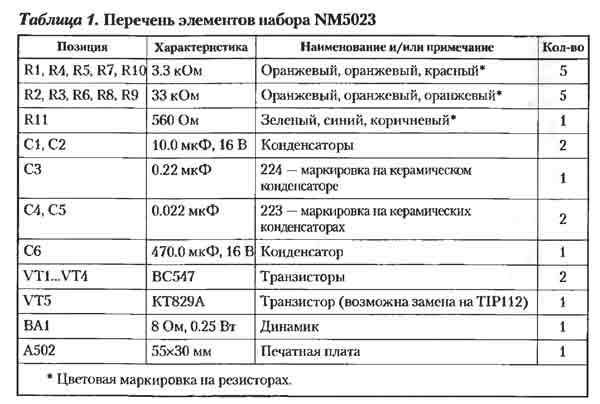

Перед сборкой платы ознакомьтесь с рекомендациями, которые даются в начале этой книги. Чтобы избежать выхода из строя радиоэлементов, старайтесь соблюдать общепринятые правила монтажа. Перечень радиоэлементов, входящих в набор NM5023, представлен в Табл. 1.

Перед началом монтажа, нужно отформовать выводы элементов, установить их на плату и припаять. Особое внимание при монтаже надо обратить на цоколевку транзисторов и полярность электролитических конденсаторов. Остается только подключить внешние цепи, включить питание и проверить работоспособность.

Назначение выводов печатной платы: 1 —+12 В; 2 — дополнительный маломощный выход; 3 — мощный выход; 4 — общий.

undefined

Окончен монтаж платы, проверена правильность установки элементов. Настал момент испытания. Если устройство не работает, надо еще раз все внимательно проверить. При монтаже вы могли перегреть какой-нибудь элемент. У резистора, например, это выглядит, как по

темнение лака. У транзистора от перегрева может произойти тепловой пробой. Такой транзистор необходимо заменить. Еще надо осмотреть монтаж на предмет некачественных паек и возможных замыканий между дорожками.

При правильном монтаже устройство сразу начинает работать. Плату желательно установить в подходящий корпус. Желаем удачи и побольше фантазии для его применения.
