Это очень простое и интересное устройство на основе микросхемы таймера серии 555. Оно найдет широкое применение в детских игрушках, елочных украшениях, в охранных и других системах в качестве проблескового маячка. Это становится возможным благодаря тому, что микросхемы таймеров могут вырабатывать импульсы со строго заданными временными параметрами, задаваемыми внешней времяза-дающей цепочкой. Изменяя параметры цепочки (например, с помощью подстроечного резистора), можно изменять временные характеристики выходного сигнала микросхемы в довольно широких пределах. В результате маячок будет мигать медленно или, наоборот, очень часто.

А если вам приходится часто иметь дело с микросхемами таймеров серии 555, с помощью набора NS125 можно изготовить тестер для оценки их работоспособности. Достаточно лишь вставить испытуемую микросхему в панельку тестера и подключить к нему питание.

Может быть, эта нехитрая конструкция вызовет интерес вашего ребенка к технике и станет первым его шагом на пути в мир электроники.
Работа устройства

Общий вид готового устройства показан на Рис. 1, а электрическая схема проблескового маячка приведена на Рис. 2.

Электрическая схема проблескового маячка питается постоянным напряжением 9... 12 В. Чем оно выше, тем ярче будет свечение излучающих светодиодов. Однако в этом случае возрастет и ток потребления схемы. При напряжении питания 12 В он достигает величины 30 мА.

Микросхема IC1 включена по стандартной схеме включения таймера серии 555. Цепочка элементов R1-P1-C1 задает временные параметры выходного сигнала. Подстроечным резистором Р1 устанавливается частота переключения светодиодов. Выходной сигнал с вывода 3 таймера IC1 поступает на токовые усилители, собранные на транзисторах Q1 и Q2. Транзистор Q1 открывается, зажигая светодиод LED1 в

момент, когда на выходе IC1 присутствует ВЫСОКИЙ логический уровень. В это же время транзистор Q2 оказывается запертым. Диод LED2 погашен. Если на выходе IC1 НИЗКИЙ логический уровень, происходит обратная ситуация. Таким образом, транзисторы Q1 и Q2 всегда работают в противофазе. При достаточно высокой частоте их переключения и достигается эффект проблескового маячка. Резисторы R2 и R3 являются токоограничивающими.
Сборка маячка

undefined

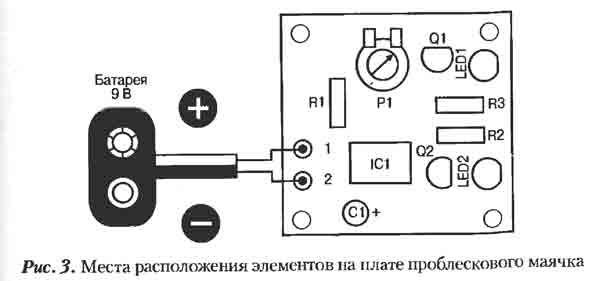

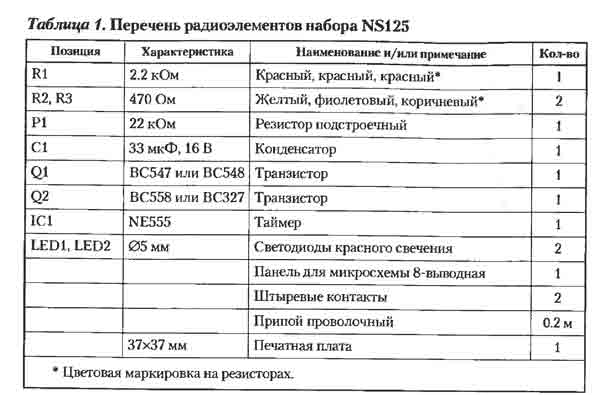

Перед сборкой платы ознакомьтесь с рекомендациями, которые даются в начале этой книги. Соблюдение правил монтажа позволит избежать порчу радиоэлементов. Печатная плата с местами расположения элементов показана на Рис. 3. Перечень радиоэлементов, входящих в набор NS125, представлен в Табл. 1.

undefined

Правильно собранное устройство в настройке не нуждается и начинает работать сразу же после включения питания. Теперь необходимо подстроечным резистором Р1 установить требуемую частоту переключения светодиодов. Если после сборки маячок не заработал, нужно проверить качество монтажа на отсутствие коротких замыканий и обрывов печатных дорожек. Удачной вам работы и хорошего отдыха
