Генератор звуковых эффектов найдет применение во многих конструкциях. Его можно использовать самостоятельно, например: в качестве дверного звонка, для озвучивания какой-нибудь игрушки или как составную часть более сложного устройства — в качестве сирены охранно-пожарной сигнализации. Разумеется, этими примерами применение генератора не ограничивается. С большим эффектом можно установить генератор на велосипед, а можно носить его в кармане и использовать в качестве сигнального устройства в минуты опасности.

Технические характеристики

Напряжение питания [В]...........................................................................9

Ток потребления [мА].............................................................................200

Выходная мощность [Вт]......................................................................0.05

Работа генератора

Плата генератора в сборе, внешний вид корпуса и электрическая схема показаны на Рис. 1, Рис. 2 и Рис. 3 соответственно.

Устройство состоит из трех функциональных узлов: задающего генератора на элементах N1, N2, Cl, VD1, усилителя мощности на инверторах N3...N6 и цифроаналогового преобразователя (ЦАП) на элементах DD1, R1...R8.

Как же это все работает? При включении питания начинает работать задающий генератор. В момент включения транзистор VT1 закрыт и частота генератора определяется элементами Cl, R10. Тактовые импульсы с выхода генератора (вывод 10 элемента N2) поступают на вход двенадцатиразрядного двоичного счетчика DD1. Одновременно, через буферные элементы N3...N6, выходной сигнал генератора поступает в нагрузку (динамик). Резисторы R1...R8, подключенные к выходам счетчика, образуют цифроаналоговый преобразователь. Напряжение с выхода ЦАП (оно определяется комбинацией подключаемых резисторов) поступает на базу транзистора VT1. Транзистор открывается и шунтирует диодный мост VD1. Сопротивление между выводами «~» моста уменьшается, что приводит к увеличению частоты сигнала генератора. Чем больше открыт транзистор, тем меньше сопротивление диодного моста, тем выше тон генератора. Резистор R9

ограничивает ток базы транзистора. Резистором R10 устанавливают начальную частоту работы генератора (тональность звучания).

Сборка генератора

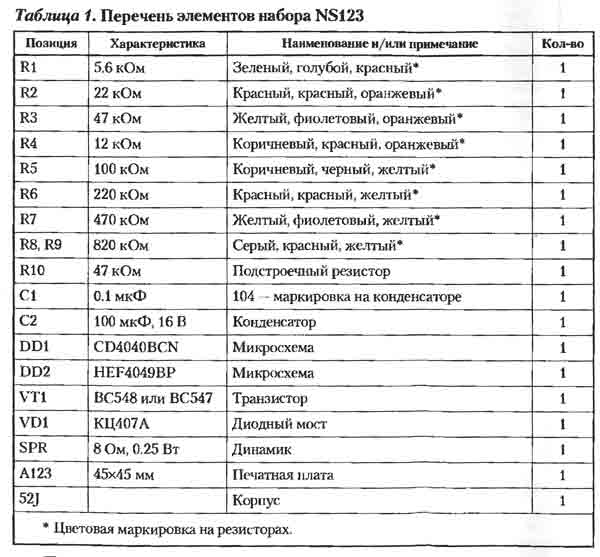

Перед сборкой генератора ознакомьтесь с рекомендациями, которые даются в начале этой книги. Соблюдение правил монтажа позволит избежать порчу радиоэлементов. Перечень радиоэлементов, входящих в набор NS123, представлен в Табл. 1.

undefined

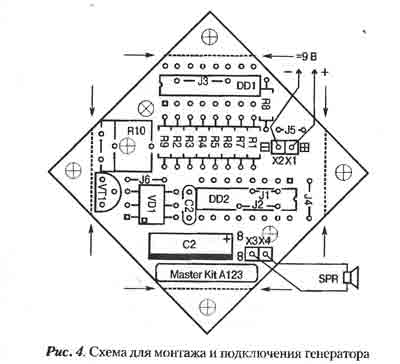

Перед началом работ необходимо внимательно ознакомиться с монтажной схемой (Рис. 4). Чтобы используемые микросхемы не испортились, не прикасайтесь к выводам микросхемы пальцами. Эти микросхемы требуют защиты от статического электричества, так как сделаны по КМОП-технологии. При работе с ними на вашей руке должен быть так называемый «заземленный браслет». Перед монтажом элементов необходимо обрезать углы печатной платы (на Рис. 4 показаны стрелками), выпилить отверстие на плате под конденсатор С2 и просверлить отверстия под подстроечный резистор и провода питания. Далее нужно установить проволочные перемычки, отформовать выводы элементов и спаять плату. Конденсатор С2 устанавливается в отверстие горизонтально.

undefined

После окончания монтажа можно подключить питание и проверить работоспособность. Резистором R10 выбирается тональность звучания.

Динамик, для надежности крепления, можно приклеить к корпусу. Делать это нужно аккуратно, чтобы клей не попал на диффузор.

Если после сборки генератор не заработал, нужно проверить качество монтажа на отсутствие коротких замыканий и обрывов печатных дорожек. Необходимо проверить правильность внешних соединений.
