Если необходим качественный, недорогой усилитель средней мощности, его можно изготовить из набора NK057. Чем еще он хорош? Усилитель имеет широкий диапазон питающих напряжений (6... 18 В), имеет защиту от короткого замыкания в нагрузке, от перегрева микросхемы, от бросков напряжения питания (до 40 В).

Этот усилитель можно использовать как в домашнем аудиокомплексе, так и в автомобиле.

Технические характеристики
Напряжение питания [В]...................................................................6—18

Пиковое значение выходного тока [А].................................................3

Ток в режиме покоя [мА].........................................................................75

Диапазон воспроизводимых частот [Гц].............................40—20000

Коэффициент нелинейных искажений [%].........................................1

Сопротивление нагрузки номинальное [Ом]..................................3.2

Сопротивление нагрузки минимальное [Ом]....................................2

Выходная мощность [Вт].........................................................................22

Входная чувствительность [мВ].........................................................300

Коэффициент усиления [дБ].................................................................50
Описание усилителя НЧ

На Рис. 1 и Рис. 2 показаны соответственно плата усилителя в сборе и электрическая схема УНЧ.

Усилитель собран на микросхеме TDA2005, которая представляет собой сдвоенный оконечный усилитель НЧ. Мостовая схема оконечного каскада отличается повышенной выходной мощностью в связи с тем, что на нагрузке действует удвоенное напряжение источника питания. Чтобы понять, как работает УНЧ, собранный по мостовой схеме, и почему выходная мощность у него почти в два раза выше, чем у обычного, рассмотрим простейшую схему выходного каскада УНЧ (Рис. 3).

Нагрузкой предоконечного каскада (транзистор Т) является источник тока I. Падение напряжения на диодах Dl, D2 смещает эмиттерные переходы транзисторов усилителя тока Т1 и Т2 в прямом направлении. Усилитель тока собран по схеме комплиментарного эмиттерно-го повторителя. Резисторы R1 и R2 ограничивают мощность, рассеиваемую транзисторами Т1 и Т2 в режиме покоя. В каждый полу-период усиливаемого сигнала открыт один из транзисторов Т1 или Т2. При этом нагрузка подключается между «землей» (общим проводом) и одним из выводов источника напряжения питания +V или -V. Прак

тически на нагрузке падает полное напряжение питания выходного каскада.

Мостовой усилитель НЧ (Рис. 4) от обычного отличается тем, что два одинаковых усилителя (сравните со стереофоническим) работают на общую нагрузку, которая включена между их выходными каскадами. Естественно, что на вход второго каскада сигнал должен приходить в противофазе. Тогда в каждый момент времени под действием входного сигнала будут открыты попарно транзисторы Т1, Т4или Т2, ТЗ. В результате нагрузка окажется включенной между выводами источника напряжения питания +V и -V. На нагрузке будет действовать разность потенциалов в два раза большая, чем в первом случае.

Входной сигнал поступает на вывод 1 (вход IN усилителя, см. Рис. 2). Для второго усилителя входной сигнал снимается с вывода 4 и через цепь R1-C2 подается на вывод 2 микросхемы 1C. Динамическая головка LS включена между выходами 8 и 10 мостового усилителя.

Сборка усилителя

Перед сборкой платы ознакомьтесь с рекомендациями, которые даются в начале этой книги. Чтобы избежать выхода из строя радиоэлементов, старайтесь соблюдать общепринятые правила монтажа. Перечень радиоэлементов, входящих в набор NK057, представлен в Табл. 1.

undefined

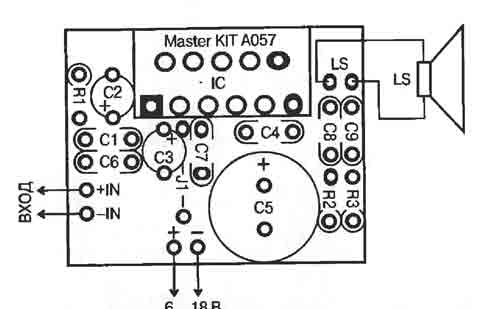

Внимательно изучить монтажную схему (Рис. 5). Проверить элементы на отсутствие повреждений и соответствие маркировки и номиналов

Если у вас есть тестер, проверьте печатную плату на отсутствие коротких замыканий между дорожками и обрывов печатных дорожек. Вначале нужно установить перемычку Jl7 а затем все остальные компоненты, как показано на Рис. 5. Причем микросхема устанавливается в последнюю очередь.

После окончания монгажа (пайки) необходимо подключить динамик, вход усилителя и подать питание. Не следует включать усилитель без нагрузки. Для отвода тепла от микросхемы ее нужно установить на радиатор площадью не менее 200 см . Источник питания усилителя должен иметь на выходе фильтрующий конденсатор емкостью не менее 4700 мкФ, 25 В. Динамик и фильтрующий конденсатор в комплект набора не входят. Они могут найтись в ваших запасниках или их надо докупить. Если собранный УНЧ сразу не заработает, воспользуйтесь методикой поиска неисправностей, изложенной в начале книги, и устраните их.

Приобретение набора поможет сэкономить время, затрачиваемое на поиск комплектации и изготовление печатной платы. Набор можно приобрести в радиомагазинах. Желаем удачи!
