Это несложное, надежное и недорогое устройство позволяет избавиться от подземных грызунов — полевых мышей, кротов, медведок и других злейших вредителей корневых систем плодовых деревьев и кустарников, а также овощных культур.

Еще в прошлом веке наблюдательными земледельцами было замечено, что резкие ритмичные звуки отпугивают кротов и мышей. Для генерации этих звуков народная смекалка приспособила ветряной пропеллер, соединенный с трещеткой. На огородах и садовых участках часто можно увидеть эти приспособления. Очевидно, что их эффективность ограничена наличием ветра. А как быть с грызунами в теплице, парнике или овощехранилище? Вы выращиваете овощи, храните собранный урожай и обречены на нескончаемую борьбу с грызунами. Зубы грызунов приспособлены к твердым и растительным кормам, и они легко истребляют прямо на [рядках или в хранилищах плоды вашего нелегкого труда. Или возьмем для примера загородный дом, вокруг которого вы обустроили прекрасный травяной газон. Через пару недель деятельности кротов с зеленым ковром можно прощаться.

Предлагаемый набор элементов предназначен для самостоятельного изготовления несложного электронного устройства для отпугивания подземных грызунов. При его использовании (т. е. установке на защищаемом участке) грызуны отправятся питаться к тем, у кого этого устройства нет, а ваш урожай останется в целости и сохранности.

Принцип действия отпугивателя основан на генерации акустических сейсмических колебаний, передающихся непосредственно почве от громкоговорителя, зарытого в землю на защищаемом участке. Общий вид устройства показан на Рис. 1.

Громкоговоритель необходимо зарыть в землю на глубину 20...50 см. Предварительно его необходимо на

дежно загерметизировать, например, поместить его в прочный полиэтиленовый пакет. Плату с радиоэлементами можно разместить в каком-нибудь подходящем корпусе, например, BOX-G024 (в комплект набора не входит, но его можно приобрести вместе с набором). Питание устройства можно осуществлять от солнечной или обычной батареи (2.5...4.S В). I Солнечная батарея может работать как от солнечного света, так и от све-? та электрических ламп. Ее необходимо разместить в сухом, хорошо освещаемом месте. Использование солнечной батареи, входящей в комплект поставки, упрощает обслуживание устройства, сводя его к перио-

■ дическому протиранию рабочей поверхности батареи от пыли.

Технические характеристики

Площадь действия [м2].......................................................................................500—1000

■ Напряжение питания [В]........................................................................................2.5—4.5

Ток потребления [мА]..........................................................................................................5

■ Частота колебаний [Гц]........................................................................................ 100—200

В Солнечная батарея:

Номинальное выходное напряжение[В]....................................................................3.4

■ Максимальный ток [мА]...................................................................................................30

Размеры солнечной батареи [мм]...........................................................................66x37
Принцип работы

Устройство состоит из двух каскадов. Электрическая схема устройства приведена на Рис. 2.

Первый каскад — это генератор звуковой частоты (150 Гц), LS собранный на элементах ТЗ, Т4, R6, С4. Элементы R6 и С4 задают частоту генератора. Изменяя их номиналы, можно изменять частоту звука. g Второй каскад — мультивибратор, построенный на элементах Т1, Т2, С2, СЗ. Под его управлением звуковой генератор работает в импульсном режиме. Длительность пауз между импульсами звука зависит от номиналов конденсаторов С2 и СЗ, а также от освещенности солнечной батареи. Конденсатор С1 аккумулирует энергию солнечной батареи.

Общие требования к монтажу и сборке набора

undefined

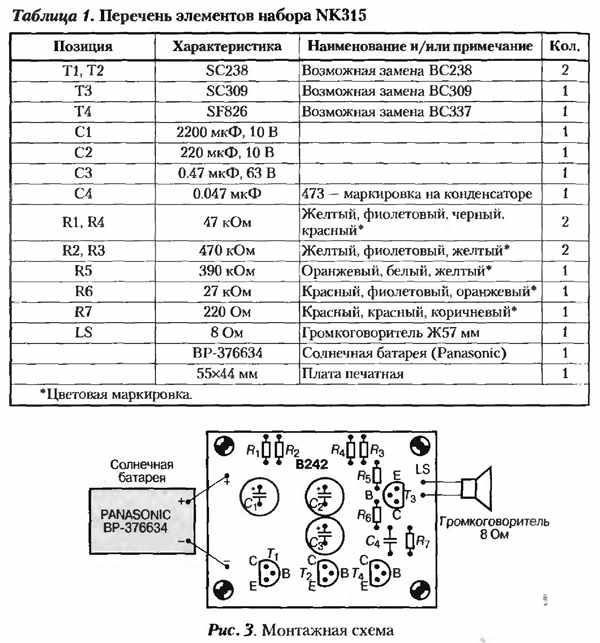

Все элементы, входящие в набор {Табл. 1), монтируются на печатной плате методом пайки. На Рис. 3 показано расположение элементов на плате.
Для качественного монтажа элементов на плате необходимо пользоваться общепринятыми правилами монтажа радиоэлектронных изделий и рекомендациями, приведенными в начале книги. При работе с солнечной батареей надо проявлять осторожность, чтобы не разбить ее.

Во избежание повреждения элементов схемы соблюдайте полярность Подключения питания к плате устройства. Маркировка полюсов указана на корпусе батареи. Сборку устройства необходимо произвести в следующем порядке:

• проверьте комплектность набора согласно перечню элементов (Табл. 1);

• отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой (Рис. 3), за исключением громкоговорителя и солнечной батареи (плата в сборе при эксплуатации не должна подвергаться воздействию атмосферных осадков);

• монтажными проводами подпаяйте солнечную батарею и громкоговоритель к плате (длина соединительных проводов между громкоговорителем и платой не должна превышать 3 м);

• проверьте правильность монтажа;

• поместите громкоговоритель в водонепроницаемый пакет;

• поместите плату в герметичный корпус (BOX-G024 или другой корпус подходящих размеров).

(Правильно собранное устройство в дополнительной настройке не (Нуждается. После подключения батареи к устройству в громкоговори-Ь’еле через некоторые промежутки времени будут слышны короткие звуковые сигналы.

Если собранное устройство не работает, рекомендуется следующий порядок действий:

• визуально проверьте собранную плату на наличие поврежденных компонентов;

• внимательно проверьте правильность монтажа;

• при обнаружении перемычек между токоведущими дорожками, появившихся в процессе пайки, удалите их паяльником;

• проверьте правильность установки транзисторов;

• особое внимание уделите правильности установки электролитических конденсаторов;

• проверьте полярность подключения солнечной или обычной батареи — неправильное подключение полярности источника питания может привести к выходу из строя транзисторов.

В процессе эксплуатации устройства необходимо следить за тем, I чтобы не нарушалась герметизация платы и громкоговорителя, а также периодически удалять пыль и грязь с поверхности солнечной батареи.

Конечно, обладая информацией, приведенной выше, а также при Ш соответствующих знаниях и навыках, вы можете самостоятельно сделать отпугиватель подземных грызунов. Но это будет сопряжено с * Многочисленными трудностями: изготовление печатной платы, при-Вобретение необходимой комплектации, трата времени на все это и т. п.

И совсем не очевидно, что вам удастся при этом сэкономить средства. Скорее, наоборот. Значительно проще приобрести предлагаемый набор и, пользуясь лишь паяльником, собрать устройство из имеющихся в наборе качественных материалов и комплектующих изделий. В результате вы станете обладать действенным средством для обеспечения сохранности садово-огородных культур и травяного газона. Кроме того, изготовление и использование устройства несомненно принесет вам и моральное удовлетворение.

В каталоге наборов, приведенном в книге, и на сайте www.masterkit.ru вы можете найти различные компоненты, необходимые для изготовления электронных устройств, и много других интересных и полезных наборов для быта и других целей
