ГЕНЕРАТОР МОРЗЕ
Набор предназначен для сборки генератора азбуки Морзе. Для тех, кто делает первые шаги в мире радиосвязи, изучение азбуки Морзе является обязательным условием. Ее изучают во всех Суворовских, Нахимовских и многих других военных училищах, в том числе высших военных учебных заведениях. Азбуку Морзе широко применяют в морском деле и метеорологии. Когда же была создана эта удивительная азбука?
В 1838 г. профессор живописи Нью-Йоркского университета Сэмюель Морзе предложил систему кодирования букв, цифр и знаков препинания для передачи их по проводным каналам связи. Все символы кодировались в виде точек, тире и их сочетаний. Впоследствии эту азбуку назвали именем ее изобретателя. К настоящему времени кодировка отдельных символов изменилась, но предложенная Морзе система передачи точек, тире и интервалов сохранилась. Длительность тире равняется длительности трех точек или трех интервалов.
Первый телеграфный ключ, очень похожий на современный механический телеграфный ключ {Рис. 1), был изготовлен через 5 лет после изобретения новой азбуки. С его помощью в 1844 г. было передано первое сообщение азбукой Морзе из Вашингтона в Балтимор. В 60-е годы прошлого века широкое распространение получили электронные телеграфные ключи (Рис. 2).
В последнее время для передачи текстовых сообщений многие радиооператоры и радиолюбители применяют клавиатуру персонального компьютера и специальную «телеграфную» программу. Существуют также компьютерные программы, «расшифровывающие» коды
Морзе в смысловые фразы, но никакая программа не умаляет роль профессионального радиста.
Предлагаемый генератор «точек» и «тире» поможет получить практические навыки работы на телеграфном ключе. Небольшие размеры платы и возможность работы от батарейки позволяют собрать устройство целиком в небольшом корпусе. Благодаря миниатюрности его можно использовать не только дома, но и брать с собой на занятия. Овладев азбукой Морзе, школьники могут устроить целое представление, посылая друг другу звуковые сообщения. Генератор также является хорошим учебным пособием по основам радиосвязи. Изучение азбуки Морзе лучше начать на обычном механическом ключе, так как при этом формируется «почерк» радиста и легче запоминаются символы.
Технические характеристики
Номинальное напряжение питания [В]...................................................................3—9
Максимальная выходная мощность [Вт]...................................................................0.2
Сопротивление нагрузки [Ом]..................................................................................8—32
Максимальный ток нагрузки [мА]..............................................................................100
Описание генератора

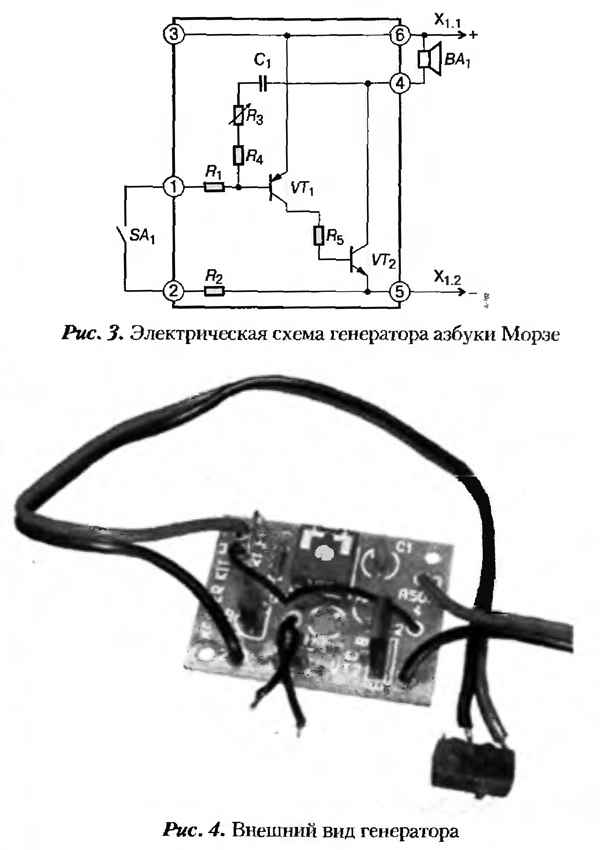

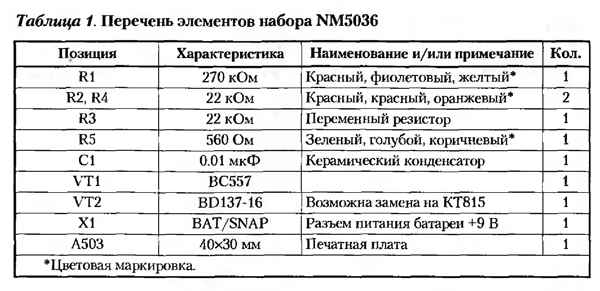

Генератор азбуки Морзе выполнен на основе универсальной схемы несимметричного мультивибратора (Рис. 3) на транзисторах VT1 и VT2 разной проводимости. Рабочая частота мультивибратора определяется номиналами резисторов Rl, R2, R3, R4 и конденсатора С1. Небольшое количество элементов схемы {Табл. 1) позволяет разместить их на печатной плате, площадь которой меньше площади спичечного коробка {Рис. 4).

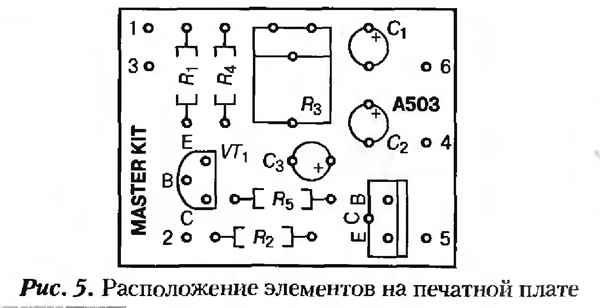

Элементы на плате необходимо установить методом пайки в соответствии с Рис. 5. Затем надо соединить красный и черный выводы разъема питания батареи с контактами 5 и 3 платы соответственно, а динамическую головку ВА1 мощностью не менее 0.2 Вт и номинальным сопротивлением не менее 8 Ом — с контактами 3 и 4. Телеграфный ключ подключается к контактам 1 и 2. В заключение, к генератору необходимо, соблюдая полярность, подключить источник питания 3...9 В. Следует учитывать, что изменение напряжения питания приводит к изменению громкости и рабочей частоты генератора.

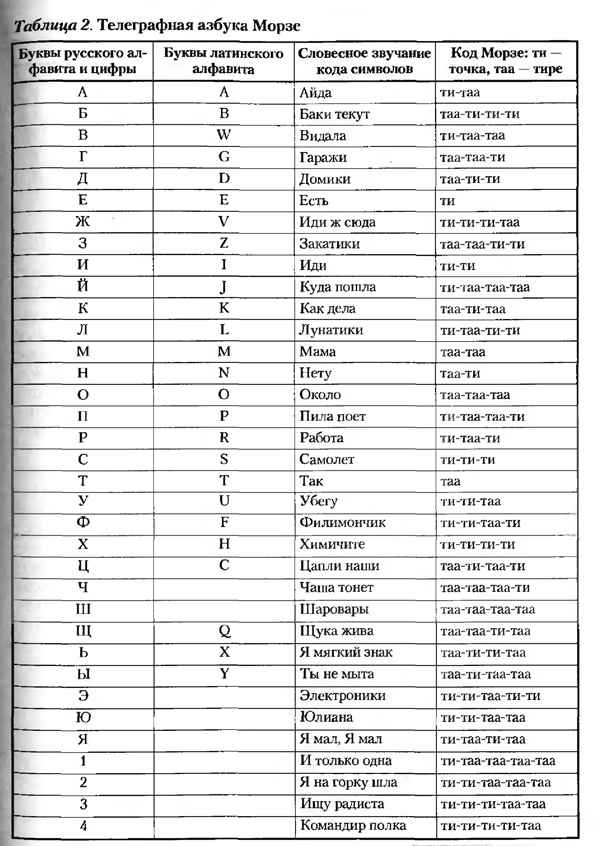

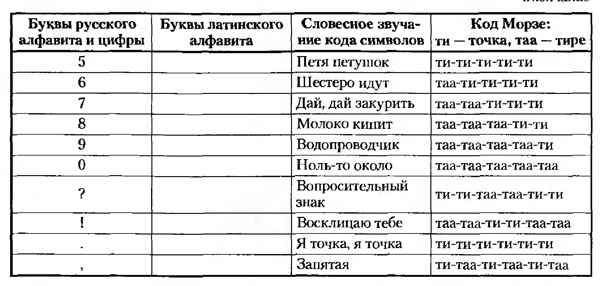

Для самостоятельного изучения азбуки Морзе в Табл. 2 приведены словесные обозначения каждого знака азбуки и универсальный код Морзе. Этот код понятен всем народам земного шара. Существует международный словарь, содержащий слова, фразы и целые предложения, написанные буквами латинского алфавита в кодах азбуки Морзе. Среди них самая известная аббревиатура — слово «SOS» (ти-ти-ти таа-таа-таа ти-ти-ти). Моряки, летчики, спасатели, альпинисты, геологи всего мира мгновенно реагируют на этот сигнал тревоги.
Изготовив генератор и изучив азбуку Морзе, Вы, фактически, овладеете новым универсальным языком общения с любым человеком на нашей прекрасной планете Земля. Желаем успехов в изучении азбуки Морзе!
