Звук сирены воздушной тревоги хорошо знаком нам по приключенческим, фантастическим и военным фильмам. Из деталей этого набора можно легко собрать миниатюрное устройство с таким эффектом. Сирена хорошо слышна на большом расстоянии. Небольшие размеры и достаточно большая громкость звучания позволят использовать сирену в охранных системах, при изготовлении моделей и модернизации игрушек, а также при создании различных звуковых эффектов во время игр.

Технические характеристики

Напряжение питания [В]..............................................................................................3—9

Максимальная выходная мощность [Вт].......................................................................2

Сопротивление нагрузки (громкоговорителя) [Ом]........................................8—32

Максимальный ток нагрузки [А]......................................................................................1

Благодаря простоте сборки и наглядности результата, это устройство послужит хорошим учебным пособием для знакомства с основами радиоэлектроники и получения опыта сборки устройства.
Сборка устройства

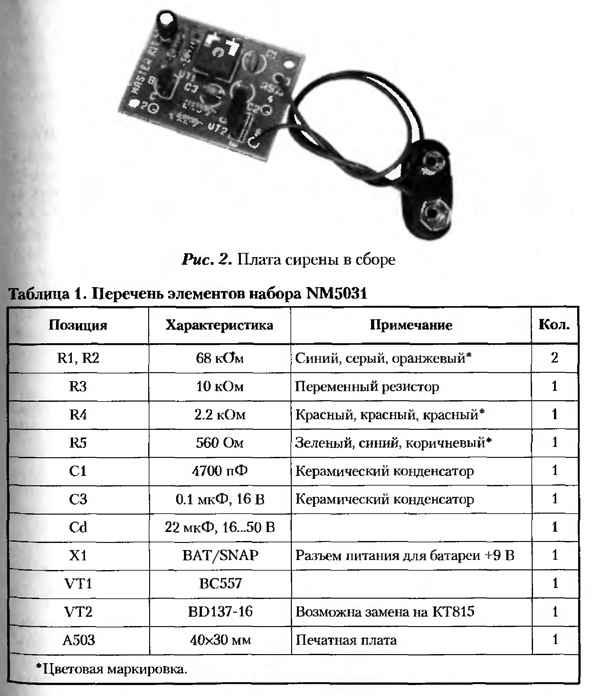

Электрическая схема устройства (Рис. 1) очень простая и не требует настройки. Все детали (Табл. 1) устанавливаются на миниатюрной печатной плате (Рис. 2).

Сирена выполнена на основе универсальной схемы несимметричного мультивибратора (VT1, VT2). Рабочая частота мультивибратора определяется номиналами элементов Rl, R2, R3, R4 и Cl. Резистор R5 и конденсатор СЗ определяют тембр звучания, a Cd — скорость изменения тональности сирены.
Все радиоэлементы, входящие в набор, устанавливаются на печатной плате методом пайки. Предварительно отформуйте выводы элементов. Для удобства монтажа на печатной плате показано расположение элементов. Сначала установите пассивные элементы, а затем — активные.

undefined

Конденсатор Cd установите, используя контакты 1 и 3 платы (отрицательный и положительный выводы конденсатора соответственно). Красный и черный выводы разъема питания батареи XI соедините с контактами 5 и 3 платы соответственно, а динамическую головку ВА1, мощностью не менее 0.5 Вт и сопротивлением не менее 8 Ом — с контактами 4 и 6. Соедините выключатель SA1 с контактами 1 и 2. Проверив правильность монтажа, подключите устройство к источнику питания 3...9 В, соблюдая полярность. Изменение напряжения питания приводит к изменению громкости и тональности сирены.

В случае продолжительной непрерывной работы устройства, во избежании перегрева и выхода из строя транзистора VT2, его необходимо установить на радиатор, площадью не менее 5... 10 см2. Набор может быть укомплектован неполярными конденсаторами с рабочим напряжением 16... 160 В. В этом случае конденсаторы устанавливаются без соблюдения полярности, указанной на печатной плате. В состав набора входит подробная инструкция по монтажу.

Благодаря простоте сборки и эффектному звучанию сирены вы ощутите восторг от работы собранного устройства. Набор знакомит младших школьников с основами радиоэлектроники.

Спрашивайте набор NM5031 в магазине радиодеталей вашего города!
