Устройства, которые можно собрать из предлагаемых наборов, устанавливаются на различных служебных транспортных средствах. Они издают пронзительные звуки, слышимые на большом расстоянии. Мощная сирена (набор NM5021) имитирует звуки сигналов, которыми оснащены служебные автомобили полиции, милиции, скорой помощи и пожарных машин. Кояк-сирены (набор NM5022) издают специфический, резкий звук. Они устанавливаются, как правило, на водном служебном транспорте. Мощная сирена из набора NM5024 имитирует звуковые сигналы, которыми оснащены служебные автомобили МЧС.

Устройства находят и другие применения: в охранных системах, при изготовлении моделей и модернизации игрушек, а также при создании различных звуковых эффектов во время игр и озвучивании фильмов.
Технические характеристики

Напряжение питания [В]............................................................................................9—12

Максимальная выходная мощность [Вт]....................................................................15

Сопротивление нагрузки (громкоговорителя) [Ом]........................................8—32

Максимальный ток нагрузки [А]..................................................................................1.5
Принцип работы

Внешний вид сирен (Рис. 1) и их электрические схемы (Рис. 2) во всех трех наборах совершенно идентичны и различаются только радиоэлементами, определяющими различную тональность их звучания.

Схема сирен выполнена на основе двух симметричных мультивибраторов и мощного выходного каскада. Для получения специфического звучания устройства сигнал с первого мультивибратора (VT1, VT2) через элементы R5, R6 и СЗ управляет рабочей частотой (другими словами, скоростью и диапазоном изменения частоты) второго мульти

вибратора (VT3, VT4). Рабочие частоты мультивибраторов определяются номиналами следующих резисторов и конденсаторов: R2, R3, С1, С2 для первого и R8, R9, С4, С5 для второго мультивибраторов соответственно. Усилитель мощности (выходной каскад) выполнен на транзисторе VT5.
Монтаж и сборка набора

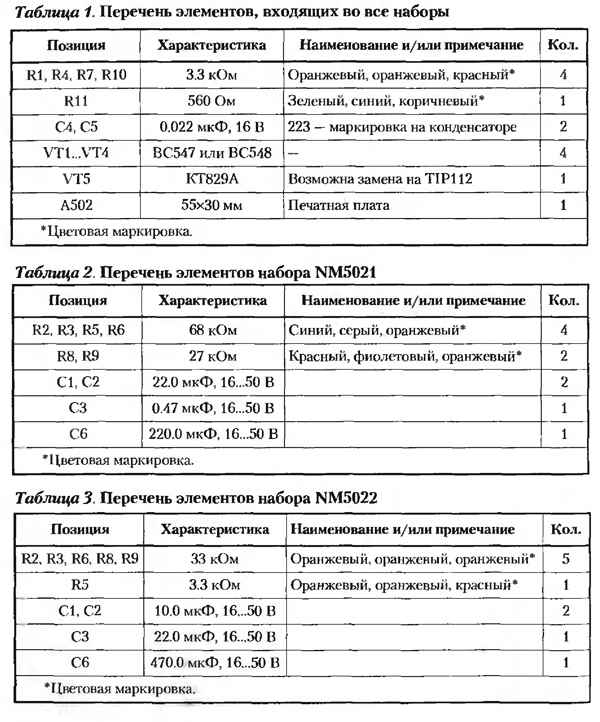

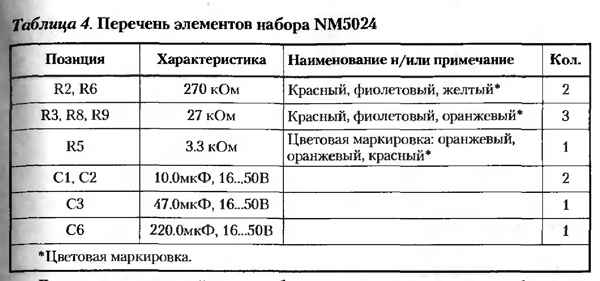

В Табл. 1 приведены элементы, присутствующие во всех трех наборах, а в Табл. 3, Табл. 4 и Табл. 5 — перечни элементов наборов NM5021, NM5022 и NM5024 соответственно. Для облегчения монтажа можно воспользоваться Рис. 1, на котором хорошо видно расположение элементов на плате. Кроме того, на самой плате схематически обозначены места расположения элементов.



Все радиоэлементы устанавливаются методом пайки. Напряжение питания подается на вывод 1 (+) и вывод 4 (-). Динамик подключается к выводам 1 и 3, а вывод 2 используется в качестве дополнительного низковольтного выхода.

undefined

undefined

Для питания устройства необходим источник питания, обеспечивающий напряжение 9... 14 В и ток 1.5 А. Изменение напряжения питания приводит к изменению тональности сирены. Во избежании перегрева и выхода из строя транзистора VT5, его необходимо установить на радиатор площадью не менее 40 см2. В качестве радиатора можно использовать алюминиевую или дюралюминиевую пластинку.

При необходимости подачи сигнала сирены на дополнительный гусилитель низкой частоты или его записи на магнитофон, во избежание перегрузки входных каскадов аппаратуры, необходимо использовать дополнительный выход 2, уровень сигнала на котором не превышает 500 мВ.

Аналогами наборов NM5021, NM5022 и NM5024 являются NK016, NK021 и NK155 соответственно. В состав наборов входит подробная инструкция по монтажу сирены. Сборку произведите в следующем порядке:

• отформуйте выводы элементов и установите их на печатной плате;

• подпаяйте провода от источника питания;

• с помощью монтажных проводов подпаяйте кнопку включения и динамик с сопротивлением 8...32 Ом и мощностью не менее 5Вт;

• подключите сирену к источнику питания, соблюдая полярность.

Для запуска сирены теперь достаточно нажать кнопку включения.

Правильно собранное устройство в настройке не нуждается.

Благодаря простоте сборки и эффектности звучания сирены вы ощутите восторг от работы собранного устройства. Набор очень полезен для знакомства младших школьников с основами радиоэлектроники и получения опыта сборки электронных устройств. Использование сирены в различных играх зависит от вашей фантазии. Так что фантазируйте!

Желаем удачи!
