«Новогодняя елка» — один из самых оригинальных наборов, предлагаемых нашим читателям. Световой эффект миниатюрной елочки с 19 светодиодами без сомнения станет украшением новогоднего праздника. И даже если у вас в зале уже стоит пушистая лесная красавица с хвойным ароматом, бегущие огоньки сверкающей елки принесут особую радость, уют и праздничность в любой дом. Ее можно поместить в окне квартиры или в витрине магазина. Электронная елочка также послужит хорошим новогодним подарком вашим детям, любимым и друзьям.

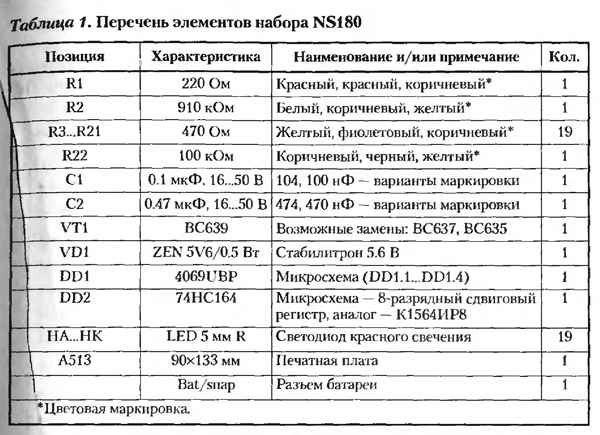

На Рис. 1 показан один из вариантов такой «елочки». Для получения светового эффекта на нее достаточно подать 9 В постоянного напряжения. Ток потребления при этом не превышает 100 мА. Рекомендуем для питания «елочки» использовать маленький сетевой блочок, обеспечивающий вышеуказанные параметры.Электрическая схема «Новогодней елки» (Рис. 2) по сути неслож ная. В создании светового эффекта участвуют всего 2 микросхемы. Пе речень всех элементов приведен в Табл. 1.

undefined

undefined

Переключением светодиодов управляет последовательный сдвиговый регистр DD2. Импульсы, необходимые для правильной работы микросхемы DD2 вырабатываются генератором тактовых импульсов, выполненных на элементах DD1.1...DD1.3. Рабочая частота генератора определяется номиналами резистора R2 и конденсатора С1. Элемент DD1.4 предназначен для изменения последовательности включения/выключения светодиодов. Резисторы R3...R21 ограничивают выходной ток микросхемы DD2 и светодиодов. Диод VD1 предохраняет устройство от выхода из строя при неправильном подключении источника питания. На элементах VT1, VD1 и R1 выполнен стабилизатор напряжения +5 В, обеспечивающий питание микросхем DD1, DD2. Светодиоды необходимо устанавливать вертикально на расстоянии

6...8 мм от платы, соблюдая полярность.

Правильно собранное устройство не нуждается в настройке. В комплект набора входит подробная инструкция по монтажу. Благодаря простоте сборки и наглядности результата вы ощутите большое наслаждение от сборки этого светового эффекта!
