Набор этот, а точнее то, что можно из него сделать, тоже игрушка. Изготовьте для своего ребенка эту игрушку. И вы вместе с ним услышите шипение вырывающегося из паровозного котла пара, звуки движущегося паровоза, станционного колокола и паровозного гудка. Знакомые звуки воссоздадут атмосферу радостного ожидания прибытия поезда на маленькую станцию провинциального городка или унесут вас в далекое детство, когда вы часами стояли на мосту у станции и наблюдали за таинственными перемещениями паровозов.

Имитатор звуков паровоза можно использовать для игр в детском саду, во дворе и дома. Воспроизведение звуков настолько реалистично, что подобное устройство с успехом можно использовать в театрализованных постановках в школе и драмкружке. Сборка звукового устройства доступна каждому школьнику, а опыт и полученнные знания пригодятся при выборе будущей профессии.
Описание имитатора звуков

На Рис. 1 показана плата с установленными на ней элементами. Основным элементом является бескорпусная интегральная схема (кристалл «2хЗх0.4 мм), приклеенная к маленькой печатной плате и залитая специальным герметиком. Она выполняет функцию постоянного запоминающего устройства. Именно в нем записаны и сохраняются различные звуки паровоза.

Электрическая схема представлена на Рис. 2, а схематическое расположение элементов на плате — на Рис. 3. Напряжение питания — постоянное, 4.5...6 В. Сопротивление нагрузки (обмотки громкоговорителя) 8 Ом, выходная мощность 1 Вт.

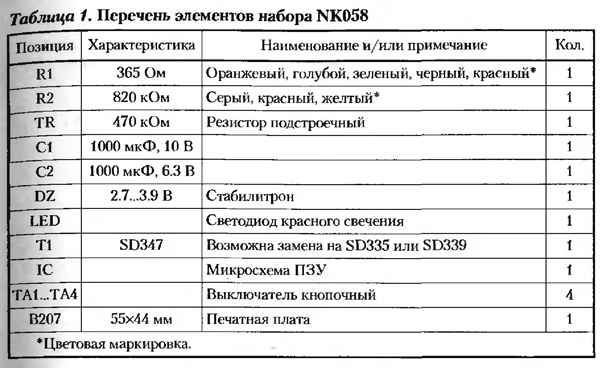

Элементы схемы Rl, Cl, С2 и DZ служат для стабилизации напряжения питания, а с помощью резисторов R2 и TR устанавливают время воспроизведения звуков. Сформированный микросхемой ГС и усиленный транзистором Т1 звук поступает на громкоговоритель LS. Светодиод LED сигнализирует о работе устройства. При нажатии кнопок ТА1, ТА2, ТАЗ раздаются соответственно звуки прибывающего паровоза, колокола и паровозного свистка. При нажатии кнопки ТА4 происходит запуск записанной в микросхеме программы воспроизведения звуков. Переключатель S переключает режимы постоянного или краткого звучания. Перечень элементов набора представлен в Табл. 1.

undefined

Плату имитатора в сборе рекомендуется установить в корпус ВОХ-G027 (в комплект набора не входит), идеально подходящий под размеры печатной платы. Громкоговоритель и элементы питания также приобретаются отдельно. В комплект набора входит подробная инструкция по монтажу устройства. При правильной сборке имитатор начинает работать сразу и дополнительной настройки не требует
