Набор предназначен для сборки простейшего дверного звонка. Звонок этот, несмотря на то что он электрический, сетевого питания не требует. Достаточно батарейного низковольтного питания. Использовать такой звонок можно очень разнообразно. Его можно установить как в квартире, так и на даче. Благодаря автономному питанию такой звонок удобен для установки временной сигнализации, например, на калитку или палатку. Звонок имеет пронзительный звук. Его звучание хорошо слышат на большом расстоянии даже люди с пониженным слухом. После нажатия на кнопку звонка громкость звука нарастает до максимального значения в течение 60 с, а затем плавно снижается. Небольшие размеры и достаточно большая громкость звучания позволяют использовать этот звонок в охранной системе автомобиля, при изготовлении моделей игрушек, а также при создании различных звуковых эффектов во время игр.

Набор предназначен для начинающих радиолюбителей. Благодаря своей простоте собрать его под силу даже младшим школьникам.


Монтаж звонка


Внешний вид собранной платы звонка приведем на Рис. 1.

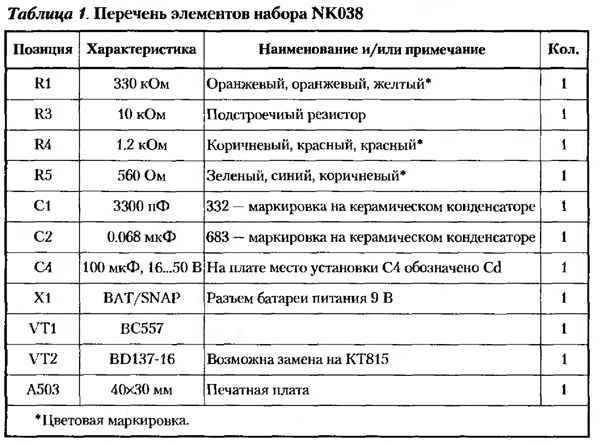

Напряжение питания звонка составляет 3...9 В, максимальная выходная мощность 2 Вт, сопротивление нагрузки 8...32 Ом, максимальный ток нагрузки 1 А. На плате схематически изображены места, в соответствие с которыми должны быть установлены элементы, приведенные в Табл. 1. Конденсатор СЗ не устанавливается, а вместо резистора R2 должна быть установлена перемычка. Электрическая схема звонка показана на Рис. 2.

undefined

Схема дверного звонка выполнена на двух транзисторах (VT1, VT2) на основе универсального несимметричного мультивибратора. Рабочая частота мультивибратора определяется номиналами резис-
торов Rl, R3, R4 и конденсатора С1. Конденсатор С4 определяет скорость изменения тональности звонка.

Все радиоэлементы устанавливаются на плате методом пайки. Рекомендации и требования по монтажу радиоэлементов приведены в начале книги. Набор может быть укомплектован конденсаторами с рабочим напряжением 16... 160 В. В случае комплектации набора неполярными конденсаторами, они устанавливаются на пла

ту без соблюдения полярности, указанной на печатной плате. Сборку произведите в следующем порядке:

• отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

• конденсатор С4 подпаяйте к контактам 1 и 3 платы (отрицательный и положительный выводы конденсатора соответственно);

• соедините красный и черный выводы разъема питания с контактами 5 и 3 платы соответственно;

• подключите динамическую головку ВА1 к контактам 3 и 4 и кнопку SA1 к контактам 1 и 2. Эти компоненты в состав данного набора не входят. Кнопку можно установить практически любую, а динамик мощностью не менее 0.5 Вт должен иметь сопротивление 8...32 Ома;

• подключите устройство к источнику питания, соблюдая полярность.

Для питания устройства необходим источник питания, обеспечивающий выходное напряжение 3.0...9.0 В. Изменение напряжения питания приводит к изменению громкости и тональности звучания. В случае продолжительной непрерывной работы звонка, во избежание перегрева и выхода из строя транзистора VT2, его (транзистор) необходимо установить на радиатор площадью не менее 5 см2.

Правильно собранный звонок начинает работать сразу и в настройке не нуждается. При желании дверной замок можно использовать совместно с сенсорным выключателем, например NM4013. Для этого необходимо соединить контакты 1, 2, 3 модуля NK038 и контакты 7, 8, 5 модуля NM4013 соответственно.

Благодаря простоте сборки и наглядности результата это устройство послужит хорошим учебным пособием. Набор будет интересен и полезен для знакомства с радиоэлектроникой и получения опыта сборки таких устройств.
