Стабилизаторы напряжения на микросхемах серии КР142
Выпускаемые отечественной промышленностью интегральные стабилизаторы напряжения серии КР142 позволяют простыми схемными методами получить стабилизированные напряжения в достаточно большом диапазоне — от единиц вольт до нескольких десятков вольт. Рассмотрим некоторые схемные решения, которые могут представить интерес для радиолюбителей.
Микросхема КР142ЕН5А — это интегральный стабилизатор с фиксированным выходным напряжением +5 В. Типовая схема включения этой микросхемы уже была представлена в книге (см.
рис. 105). Однако, несколько изменив схему включения, можно на базе этой микросхемы построить стабилизатор с регулируемым выходным напряжением в диапазоне от 5,6 В до 13 В. Схема представлена на рис. 148.
На вход интегрального стабилизатора (вывод 17 микросхемы DA1) поступает нестабилизированное напряжение +16 В, а на вывод 8 — сигнал с выхода стабилизатора, регулируемый переменным резистором R2 и усиленный по току транзистором VT1. Минимальное напряжение (5,6 В) складывается из напряжения между коллектором и эмиттером полностью открытого транзистора, которое равно около 0,6 В, и номинального выходного напряжения интегрального стабилизатора в его типовом включении (5 В). При этом движок переменного резистора R2 находится в верхнем по схеме положении. Конденсатор С1 сглаживает пульсации напряжения; конденсатор С2 устраняет возможное высокочастотное возбуждение микросхемы. Ток нагрузки стабилизатора — до 3 А (микросхема при этом должна быть размещена на теплоотводящем радиаторе).

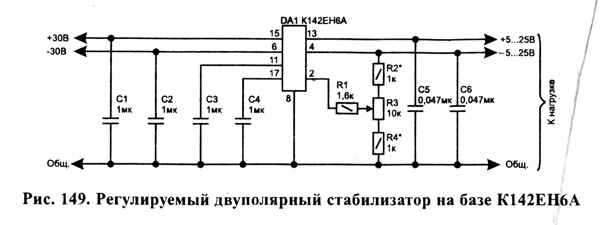

Микросхемы К142ЕН6А (Б, В, Г) представляют собой интегральные двуполярные стабилизаторы напряжения с фиксированным выходным напряжением 15 В. При этом максимальное входное напряжение каждого из плеч 40 В, а максимальный выходной ток — 200 мА. Однако на базе этого стабилизатора можно построить двуполярный регулируемый источник стабилизированного напряжения. Схема представлена на рис. 149.
Изменяя напряжение на выводе 2 интегрального стабилизатора, можно изменять выходное напряжение каждого плеча от 5 В до 25 В. Пределы регулировки для обоих плеч устанавливают резисторами R2 и R4. Следует помнить, что максимальная рассеива
емая мощность стабилизатора — 5 Вт (разумеется, при наличии теплоотвода).
Микросхемы КР142ЕН18А и КР142ЕН18Б представляют собой регулируемые стабилизаторы напряжения с выходным напряжением 1,2...26,5 В и выходным током 1 А и 1,5 А соответственно. Регулирующий элемент стабилизатора включен в минусовой провод источников питания. Корпус и цоколевка стабилизаторов этого типа аналогичны микросхеме КР142ЕН5А.

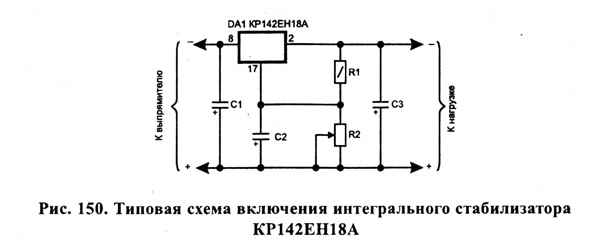

Микросхемы оснащены системой защиты от перегрузки выходным током и от перегрева. Входное напряжение должно находиться в диапазоне 5...30 В. Мощность, рассеиваемая микросхемой с теплоотвОдом, не должна превышать 8 Вт. Типовая схема включения микросхем КР142ЕН18А (Б) приведена на рис. 150.
При всех условиях эксплуатации емкость входного конденсатора С1 не должна быть менее 2 мкФ. При наличии сглаживающего фильтра выходного напряжения, если длина проводников, соединяющих его со стабилизатором, не превышает 1 м, входным кон
денсатором стабилизатора может служить выходной конденсатор фильтра.
Выходное напряжение устанавливают выбором номиналов резисторов R1 и R2. Они связаны соотношением:
U»..ix=U вых мин (1+R2/R1), при этом ток, протекающий через эти резисторы, должен быть не менее 5 мА. Емкость конденсатора С2 выбирают обычно большей 2 мкФ.

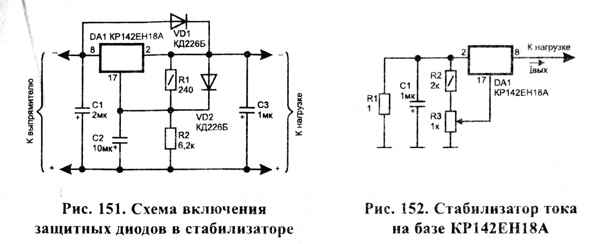

В тех случаях, когда суммарная емкость на выходе стабилизатора превышает 20 мкФ, случайное замыкание входной цепи стабилизатора может привести к выходу из строя микросхемы, поскольку к ее элементам будет приложено напряжение конденсатора в обратной полярности. Для защиты микросхемы от подобных перегрузок необходимо включать защитный диод VD1 (рис. 151), шунтирующий ее при аварийном замыкании входной цепи. Аналогично диод VD2 защищает микросхему но выводу 17 в тех случаях, когда по условиям эксплуатации емкость конденсатора С2 должна быть более 10 мкФ при выходном напряжении более 25 В.
На базе интегрального стабилизатора напряжения можно выполнить и стабилизатор тока (рис. 152). Выходной ток стабилизации ориентировочно равен 1вых=1,5 B/R1, где R1 выбирают в пределах 1...120 Ом. С помощью переменного резистора R3 можно регулировать выходной ток.

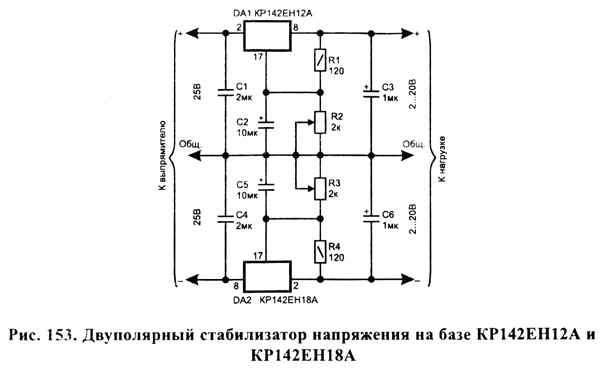

Если обратиться к справочным характеристикам интегральных стабилизаторов напряжения КР142ЕН12А (Б), то можно заметить у них много общего с КР142ЕН18А (Б). Типовая схема включения микросхемы КР142ЕН12А аналогична схеме включенияКР142ЕН18А, только регулирующий элемент включен в плюсовой провод источника питания. На базе этих микросхем несложно собрать двуполярный стабилизатор напряжения. Его схема представлена на рис. 153. Каких-либо особых комментариев здесь не требуется. Для одновременного изменения напряжения плеч стабилизатора переменные резисторы R2 и R3 можно заменить одним. сдвоенным.
