Логический прибор "Версия"

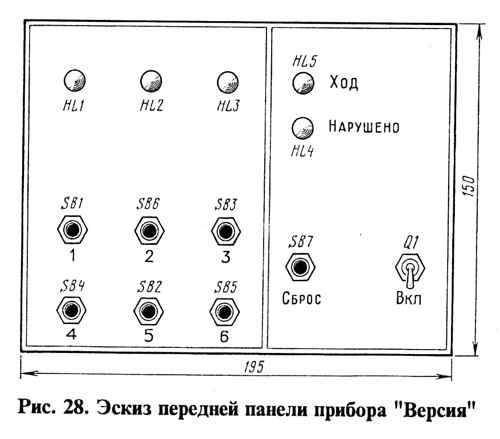

На верхней панели такого прибора-автомата (рис. 28; расположение на рисунке элементов управления относится ко второму варианту прибора) находятся шесть кнопок и несколько табло. Нажимая эти кнопки в определенной последовательности, требуется зажечь световое табло "Конец". Добиться этого можно последовательным нажатием только трех определенных кнопок, а нажатие любой из трех других кнопок возвращает устройство в исходное состояние, т.е. сводит на нет все предыдущие ходы. Время, которое дается на ходы, ограничено.

Принципиальная схема прибора приведена на рис. 29. При подключении источника питания загорается лампа HL1, подсвечивающая табло "Начинайте игру". После этого игрок начинает нажимать кнопки SB1-SB6 в той последовательности, которую он считает правильной. Допустим, первой нажата кнопка SB1. При этом сработает реле К1 и своими контактами К1.2 самоблокируется. Начинается зарядка конденсатора С1, работающего в реле выдержки времени, а контакты К 1.1 подготавливают к срабатыванию цепь реле К2 и отключают табло "Начинайте игру". Если следующей будет нажата кнопка SB2, то сработает реле К2, а после нажатия кнопки SB3 - реле КЗ, которое контактами КЗ.2 зажжет лампу HL2 табло "Конец" - игра окончена. Но реле КЗ сработает только в том случае, если три кнопки будут нажаты именно в указанной последовательности: SB1-SB2-SB3. Если же будет нажата одна из кнопок SB4-SB6,

то все сработавшие ранее реле (К1-КЗ) отпустят. А если игрок не успеет угадать необходимую последовательность нажатия кнопок в течение заданного времени? В таком случае сработает реле К4 выдержки времени, и зажжется лампа HL3 табло "Время истекло". Таким образом, игрок, предлагая свою версия последовательности нажатия кнопок, должен включить табло "Конец".

По окончании каждого цикла игры устройство возвращают в исходное состояние нажатием кнопки SB7 "Сброс". Выигрывает тот из игроков, кто угадает нужную последовательность нажатия кнопок за наименьшее число попыток.

Как работает реле выдержки времени? После срабатывания реле К1 его контакты К 1.2 размыкаются, и начинается зарядка конденсатора С1 через резисторы R1 и R2. При определенном напряжении на положительной обкладке конденсатора откроется стабилитрон VD1, а также откроется составной транзистор VT1VT2 и сработает реле К4

- зажжется лампа HL3 табло "Время истекло". Резистор R3 ограничивает ток разрядки конденсатора.

О деталях устройства. Транзисторы VT1 и VT2 могут быть любыми из серий КТ312, КТ315, КТ503. Конденсатор С1 - оксидный К50-6, К50-16, К50-35. Реле К1-К4 - РЭС-9, паспорт РС4.524.200. Кнопки SB1-SB7 - КМ 1-1, П2К и др. Источник питания прибора должен обеспечивать постоянное напряжение 18...20 В при токе не менее 300 мА.

Кнопки SB1-SB6 на лицевой панели прибора располагают в произвольном порядке.

Налаживание устройства состоит в установке подстроенным резистором R1 выдержки времени, равной 5... 10 с.

Несколько рекомендаций по расширению возможностей игрового автомата. Во-первых, можно предусмотреть изменение требуемой последовательности нажатия кнопок, использовав для этого галет-ный переключатель. Во-вторых, игру можно сделать в расчете на двух игроков, которые будут делать ходы поочередно - игра станет интереснее.

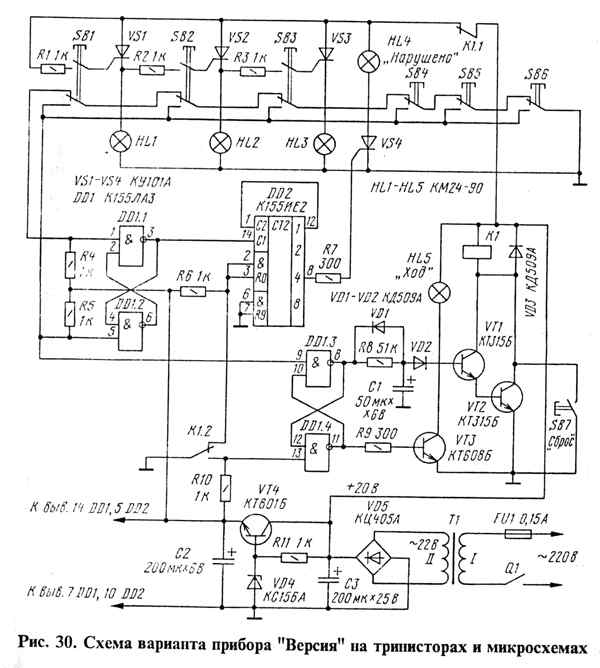

Схема второго варианта игрового автомата "Версия", выполненного на тринисторах и интегральных микросхемах, показана на рис. 30. Логика его работы несколько отличается от предыдущего

варианта. На передней панели прибора (см. рис. 28) расположены шесть кнопок, каждой из которых присвоен порядковый номер. По сигналу автомата "Ход" требуется за 5...7 с последовательно нажать три кнопки, после чего цикл можно повторить. Задача состоит в том, чтобы зажечь последовательно три лампы HL1-HL3, расположенные на передней панели прибора, и таким образом угадать искомое число. Каждую последующую цифру числа можно определять только после того, как отгадана предыдущая. Если, допустим, искомое число 132, а игрок нажмет одну за другой кнопки 2, 3, 1, то ни одна из ламп не загорится, хотя вторая цифра определена верно. В соответствии с этим выстраивают и версии поиска: сначала нужно найти первую цифру числа, затем, начиная последующие ходы с нажатия уже известной первой кнопки, определить вторую цифру, а затем - и третью.

Как работает это игровое устройство? После подключения его к сети выключателем Q1 следует нажать кнопку SB7 "Сброс". При этом кратковременно сработает реле К1 и своими контактами К 1.2 установит в исходное состояние RS-триггер на логических элементах DD1.3 и DD1.4, а также счетчик DD2. В отличие от RS-триггера, который устанавливается в нулевое состояние подачей напряжения низкого уровня на его вход, счетчик К155ИЕ2 устанавливается в нулевое состояние подачей напряжения высокого уровня на его входы &R0. В счетном режиме на этих входах должно быть напряжение низкого уровня. Счетные импульсы должны подаваться на вход С1, при этом на выходах 1, 2, 4, 8 появляются сигналы, соответствующие в двоичном коде числу импульсов, поданных на вход счетчика.

Итак, устройство в исходном состоянии, светится лампа HL5 "Ход". Можно нажимать кнопки. Допустим, игрок первой нажал кнопку SB1. При этом откроется тринистор VS1 и загорится лампа HL1. Если затем нажать кнопку SB2, то откроется тринистор VS2, на управляющий электрод которого будет подано напряжение с лампы HL1 через резистор R2 и замыкающие контакты кнопки SB2. Очевидно, что если лампа HL1 не светится, то тринистор VS2 не откроется.

Каждое нажатие одной из кнопок SB1-SB6 приводит к формированию на выходе RS-триггера DD1.1DD1.2 (вывод 3) импульса, и состояние счетчика DD2 будет увеличиваться на единицу. После поступления на счетчик четырех импульсов на выходе 4 микросхемы DD2 появится напряжение высокого урозня, откроется тринистор VS4 и загорится лампа HL4 "Нарушено". Таким образом, по правилам игры за один цикл поиска можно нажимать не более трех кнопок.

В устройстве предусмотрено и ограничение времени совершения ходов. После первого же нажатия одной из кнопок переключится в противоположное состояние RS-триггер DD1.3DD1.4 - на выводе 8 появится напряжение высокого уровня и через резистор R8 начнется зарядка конденсатора С1. Как только напряжение на нем достигнет

2...3 В, откроется составной транзистор VT1VT2 и сработает реле К1. Устройство возвратится в исходное состояние.

Диод VD1 обеспечивает быструю разрядку конденсатора С1 после возвращения устройства в исходное состояние.

Микросхемы устройства питаются от стабилизатора, выполненного на транзисторе VT4, который включен эмиттерным повторителем. Лампы и реле К1 питаются выпрямленным нестабилизирован-ным напряжением, снимаемым с конденсатора СЗ.

В игровом автомате можно использовать микросхемы серий К133, К155, КР531, К555. Тринисторы - любые из серии КУ101. Транзисторы КТ315Б и КТ608Б можно заменить любыми из серий КТ608, КТ815, а также на КТ603А, КТ3117А. В качестве VT4 можно применить транзисторы типов КТ807, КТ815, КТ817 с любыми буквами. Диодную сборку КЦ405А можно заменить на КЦ402, КЦ405 с любыми буквами, а также на КЦ407А. Реле К1 - типа РЭС-9, паспорт РС4.524.201. Кнопки SB1-SB7 - типов КМ2-1, П2К, выключатель питания Q1 - тумблер любого типа (ТВ2-1, ТП1-2, МТ1 и др.). Трансформатор Т1 - ТВК-110Л-1 (использована обмотка II). Самодельный'трансформатор может быть выполнен на магнито-проводе ШЛ 16x25. Обмотка I содержит 2400 витков провода ПЭВ-1 0,14, обмотка II - 250 витков провода ПЭВ-1 0,27.

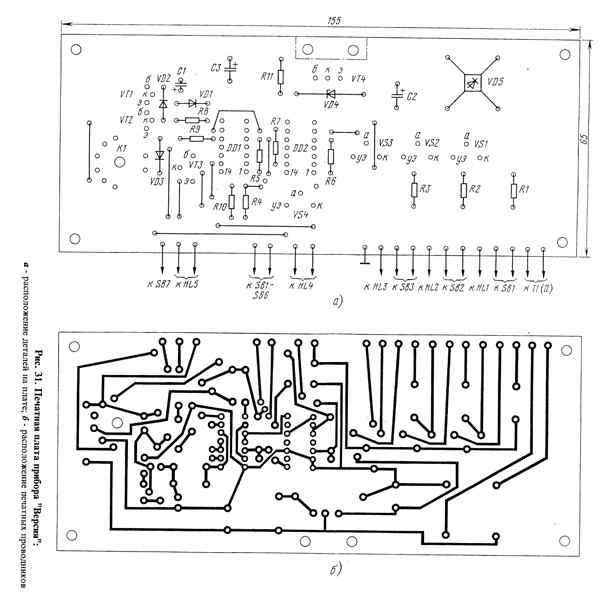

Большая часть элементов устройства размещена на печатной плате (рис. 31). Транзистор VT4 установлен на небольшом радиаторе (площадью 20...30 см2). Если монтаж выполнен без ошибок и все детали исправны, то в налаживании устройство не нуждается.

Это устройство - не только игра. Его можно использовать и для тренировки логичности мышления, способности быстро принимать решения. Для этого прибор можно усовершенствовать, например, ввести счетчик суммарного затраченного времени, счетчик числа ходов. Подумайте, как это сделать.
