Тремометр

Название прибора происходит от латинского слова tremor, т.е. дрожание. Тремор - это непроизвольные колебательные движения всего тела или отдельных его частей. Чаще всего они охватывают пальцы рук, веки, язык, нижнюю челюсть, голову. У здоровых людей тремор может возникать вследствие мышечного напряжения, эмоционального возбуждения, действия холода.

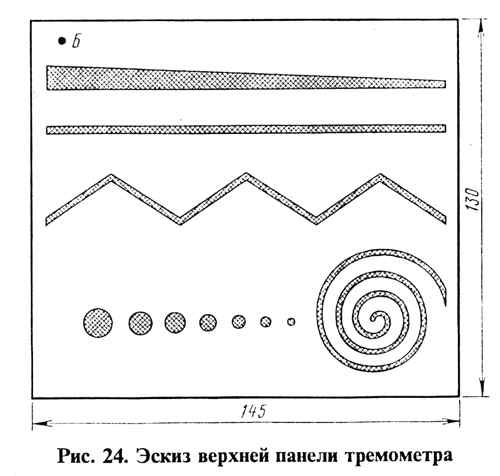

Предлагаемый прибор позволяет количественно оценивать тремор пальцев рук и тренировать пальцы. Для этого испытуемый должен специальным щупом совершать движение вдоль прорезей определенной формы (рис. 24), не касаясь их краев.

Рассмотрим работу тремометра, руководствуясь его принципиальной схемой (рис. 25). После подачи питания необходимо дотрону

ться щупом Q1 до контакта Б. При этом срабатывает реле К1 и контактами К 1.1 самоблокируется, загорается лампа HL2, подсвечивающая табло "Работа". Одновременно через резисторы R3 и R4 начнется зарядка конденсатора С1 - пойдет отсчет времени, отведенного на один цикл. Теперь можно начать выполнение требуемого задания. Вначале щуп поочередно помещают в отверстия, затем проводят слева направо вдоль сужающейся щели, далее -вдоль прямоугольного выреза, и т.д. При этом надо стараться не коснуться краев.

Пластина с прорезями выполнена из металла (на схеме обозначена буквой А), поэтому при касании ее щупом 01 замыкается электрическая цепь. При этом на вывод 1 логического элемента DD1.1 подается напряжение высокого уровня, транзистор VT1 открывается, срабатывает электромагнитный счетчик импульсов Y1 и загорается лампа HL1, подсвечивающая табло "Касание". Одновременно напряжение высокого уровня, поданное на вывод 9 логического элемента DD1.3, запускает генератор, выполненный на логических элементах DD1.3 и DD1.4 и транзисторе VT6. В звуковом излучателе НА1 раздается звуковой сигнал частотой 300...400 Гц, означающий касание. При каждом касании показание счетчика Y1 увеличивается на единицу. Но ведь можно умышленно прижать щуп к одному из краев прорези и таким образом проделать весь путь, совершив лишь одно касание. В приборе предусмотрено "наказание" за такие неправильные действия. Как только замкнутся контакты Q1 и А, напряжение +5 В окажется приложенным к левому по схеме выводу резистора R6, и через него начнет заряжаться конденсатор С2. Через 1... 1,5 с откроются транзисторы VT4 и VT5, на входы логического элемента DD2.1 поступит напряжение низкого уровня, а на вывод 4 элемента DD2.2 - напряжение высокого уровня. Начнет работать генератор, выполненный на логических элементах DD2.2-DD2.4. Импульсы с выхода генератора (их частота равна 10... 15 Гц) будут поступать на вывод 2 логического элемента DD1.1 и вывод 12 элемента DD1.4. Счетчик будет срабатывать с частотой 10...15 Гц, накапливая штрафные очки, а звуковой излучатель НА1 будет издавать прерывистые звуковые сигналы.

Через 15...20 с после начала выполнения задания конденсатор С1 зарядится до напряжения, достаточного для открывания составного транзистора VT2VT3. Сработает электромагнитное реле К2 и контактами К2.1 самоблокируется. Контактами К2.2 оно включит лампу HL3, подсвечивающую транспарант "Конец", а также снимет питание с лампы HL1 и счетчикч Y1. Зазвучит прерывистый звуковой сигнал, извещающий об истечении отведенного времени.

Для установки устройства в исходное состояние необходимо нажать кнопку SB1 "Сброс". Диоды VD1 и VD3 нужны для быстрой разрядки конденсаторов С1 и С2 после снятия с катодов диодов положительного напряжения.

Теперь о деталях тремометра. Вместо микросхемы K155JIA3 можно применить аналогичные микросхемы серий К133, К134, К158, КР531, К555. Транзисторы VT2-VT6 могут быть любыми из серий КТ312, КТ315, КТ503, КТ603, КТ608, КТ3117; VT1 - любой из серий КТ801, КТ815, КТ817. Диоды VD1, VD3 - любые из серий Д9, Д311, КД509, КД510, КД521, КД522. Стабистор КС119А (VD2) можно заменить КС 11 ЗА, а также применить взамен два-три последовательно соединенных диода из перечисленных выше. Конденсаторы С1-СЗ - оксидные К50-6, К50-16, К50-35; С4 - КМ-6, К10-17, К10-23, К73-17. Переменный резистор R4 - типа СП-1 или СПЗ-4а, остальные резисторы - МЛТ-0,25. Звуковой излучатель ДЭМШ-1А можно заменить телефонным капсюлем любого типа сопротивлением

60...200 Ом, а также вызывным прибором ВП-1. Реле К1 - РЭС-10 (паспорт РС4.524.304 или РС4.524.315), или РЭС-15 (паспорт РС4.591.002 или РС4.591.005). Электромеханический счетчик Y1 -типа СИ206 или СИ 100. Кнопка SB1 - любого типа с контактами на размыкание.

Для питания тремометра потребуются источник постоянного стабилизированного напряжения 5 В при токе не менее 300 мА и источник постоянного нестабилизированного напряжения 24 В при токе не менее 500 мА.

Переднюю панель прибора, в которой сделаны прорези, желательно выполнить из нержавеющей стали толщиной 1... 1,5 мм. Щуп Q1 можно сделать из вязальной спицы диаметром I... 1,5 мм и длиной

150...200 мм.

Переменным резистором R4 можно устанавливать различное время выполнения задания.

Для расширения возможностей тремометра можно рекомендовать замену электромеханического счетчика счетчиком на цифровых микросхемах, изменение тона звукового сигнала по окончании отведенного времени. Эти усовершенствования предлагается сделать самостоятельно.
