6-канальная цветомузыкальная приставка

Цветомузыкальная приставка оборудована: микрофонами, что позволяет без подключения к выходу УНЧ дополнить музыкальное воспроизведение ярким цветовым сопровождением. Наибольший цветовой эффект достигается при подключении к каждому из шести каналов разноцветных ламп накаливания, общей мощностью не более 500Вт. Каждый канал имеет автономную регулировку.

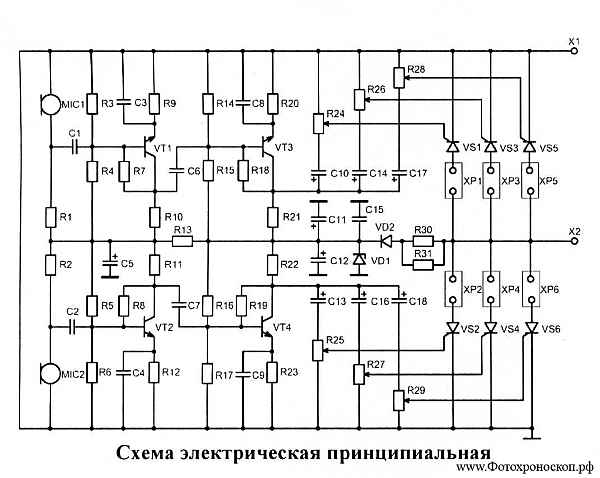

Общий вид цветомузыкальной приставки , схема электрическая принципиальная

Технические характеристики
Напряжение питания устройства, В -220
Нагрузка на канал, Вт 500
Размеры печатной платы, мм 85x58
Размеры корпуса, мм 91x64x32

Общие требования к монтажу и сборке набора

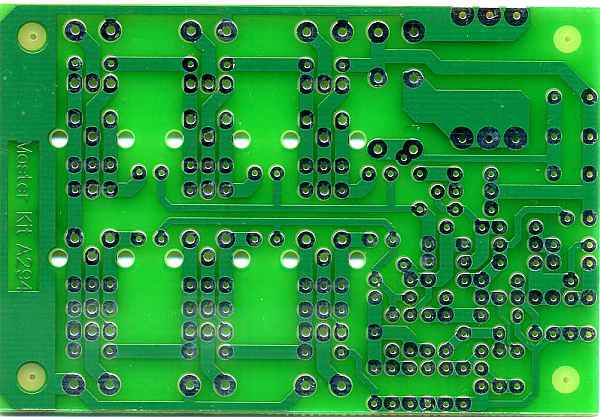

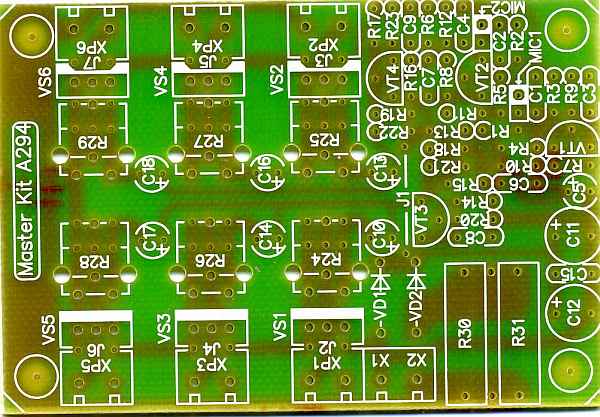

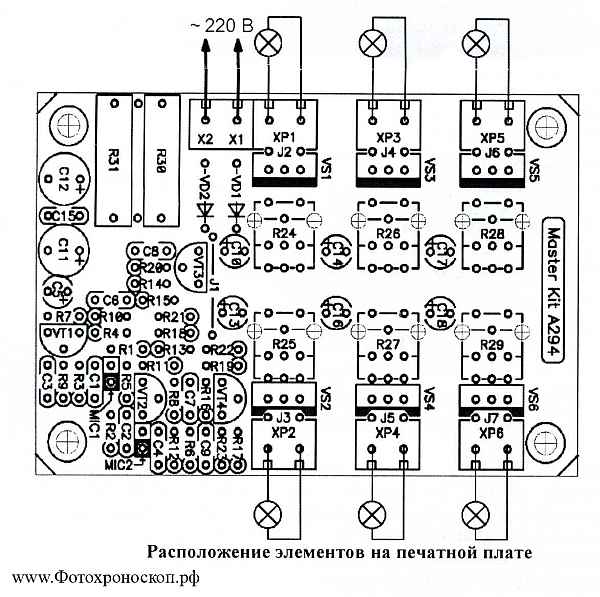

Все компоненты монтируются на печатной плате методом пайки. Для удобства монтажа смотрите схему расположения элементов. Для предотвращения отслаивания токопроводящих дорожек и перегрева элементов, время пайки одного контакта не должно превышать 2-Зс. Для работы используйте паяльник мощностью не более 25Вт. Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте).

Порядок сборки:

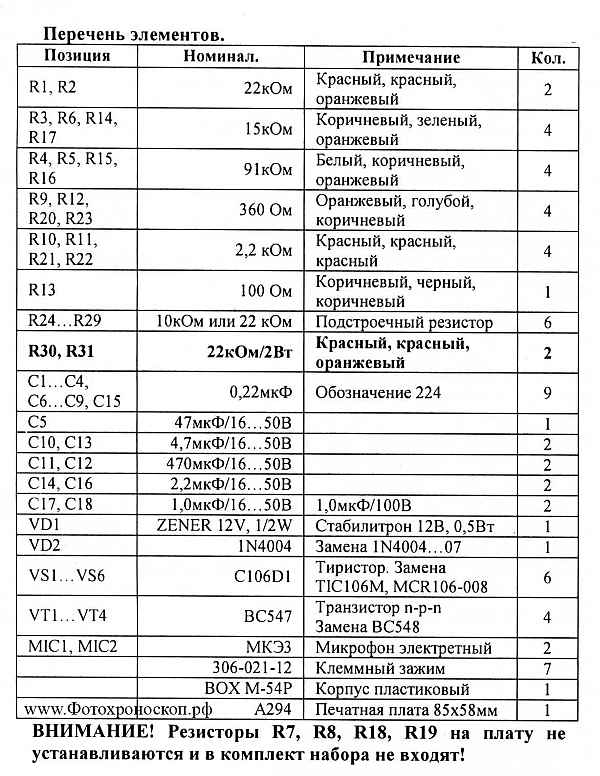

• проверьте комплектность согласно перечню элементов
• Приготовьте и установите на плату проволочные перемычки J1 (15мм), J2...J7 (5мм).

ПРИМЕЧАНИЕ: Проволочные перемычки необходимо изготовить самостоятельно, например, из обрезков выводов резисторов и конденсаторов.

• отформуйте выводы радиоэлементов и установите их в соответствии с монтажной схемой в следующей последовательности: сначала малогабаритные, затем все остальные элементы.

ПРИМЕЧАНИЕ: Все постоянные резисторы (кроме R30 и R31) на плату устанавливаются вертикально.
ВНИМАНИЕ! Резисторы R7, R8, R18, R19 на плату не устанавливаются и в комплект набора не входят! Если Вы опытный радиолюбитель, то при необходимости, Вы можете установить их для уменьшения усиления каскадов и, следовательно, уменьшения чувствительности устройства к сигналу с микрофонов. Номинал резисторов R7, R8, R18, R19 определяется опытным путем, методом установки временных подстроечных резисторов номиналом 100К. Для работы устройства резисторы R7, R8, R18, R19 не нужны и поэтому они не входят в комплект устройства и не устанавливаются на печатную плату.

• установите микрофоны.
• проверьте правильность монтажа;
• промойте печатную плату этиловым спиртом или специальной промывочной жидкостью;
• подключите гирлянды из ламп (при этом суммарная мощность на канал не должна превышать 500 Вт) согласно ХР1.ХР2- выход НЧ; ХРЗ, ХР4 - выход СЧ; ХР5, ХР6 - выход ВЧ.
• подключите провода питания;
• поместите устройство в корпус, сделав на корпусе соответствующие отверстия.
• дополнительно установите на входе предохранитель 16А (в комплект набора не входит).
• подстроечными резисторами R24...R29 регулируется чувствительность каждого канала.

ВНИМАНИЕ! Устройство находится под высоким напряжением! При эксплуатации устройства необходимо соблюдать меры электробезопасности!
ВНИМАНИЕ! Устройство работает от сети 220В! Плата должна быть изолирована так, чтобы исключить возможность касания к токоведущим элементам. Провода гирлянд должны быть хорошо изолированы, и не иметь оголённых участков.

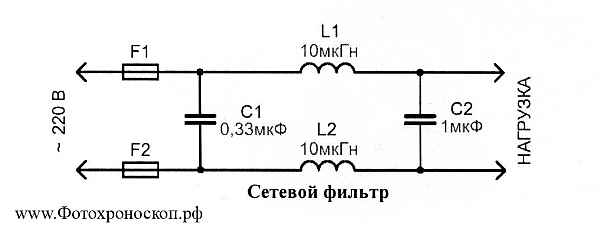

Примечание: С целью подавления помех по электросети от устройства, рекомендуем на входе установить фильтр

ЕСЛИ СОБРАННОЕ УСТРОЙСТВО НЕ РАБОТАЕТ:
• визуально проверьте Ваш набор на наличие поврежденных компонентов;
• внимательно проверьте правильность монтажа;
• проверьте, не возникло ли в процессе пайки перемычек между токоведущими дорожками, при обнаружении, удалите их паяльником;

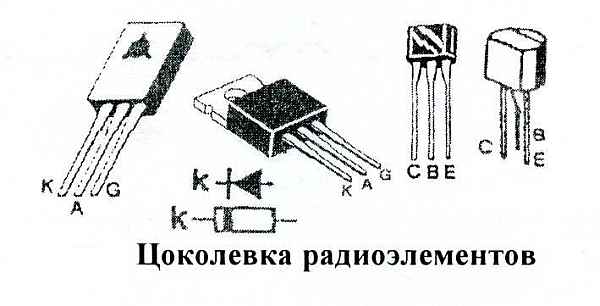

• особое внимание уделите правильности установки транзисторов, тиристоров, электролитических конденсаторов, диодов
