Электронно - лучевой осцилограф

Электрические процессы, протекающие в цепях радиоэлектронных устройств, часто весьма сложны и характеризуются большим числом параметров, не все из которых можно непосредственно измерить стрелочными измерительными приборами. Действительно, вольтметром переменного тока описываемой лаборатории можно измерить только среднеквадратическое эффективное значение переменного напряжения в относительно узком диапазоне частот и то, если его форма близка к синусоидальной. Если же форма колебаний значительно отличается от синусоидальной, погрешность измерений резко возрастает. Правда, эту погрешность можно учесть, но для этого необходимо знать, насколько форма колебаний отличается от синусоидальной. Для полной же характеристики электрических процессов в той или иной цепи необходимо знать закон их изменения во времени.

Для визуального наблюдения и исследования электрических процессов колебаний любой формы используют электронно-лучевые осциллографы. Осциллограф — это, пожалуй, наиболее универсальный измерительный прибор. Помимо качественной оценки исследуемых колебаний, с помощью осциллографа можно измерить ряд их параметров: максимальные и мгновенные значения напряжений и токов, мощность, длительность импульсов, частоту, девиацию частоты, фазовый сдвиг и т. д. Малая инерционность электронно-лучевых осциллографов позволяет применять их для исследования периодических колебаний в широком диапазоне частот, а также непериодических или редко повторяющихся колебаний, например одиночных импульсов.

Индикатором осциллографа является экран электронно-лучевой трубки. Устройство одной из современных электронно-лучевых трубок показано на рис. 88. Она представляет собой электровакуумный прибор в виде длинного стеклянного баллона 10 цилиндрической формы, на одном из концов которого имеется конусообразное расширение. В цилиндрической части баллона (горловине) размещены две группы электродов, одна из которых образует так называемую электронную пушку, а другая — отклоняющую систему. Экраном 9 трубки служит тончайший слой специального вещества — люминофора, нанесенный на основание конической части. Под ударами электронов, сфокусированных в тонкий луч, люминофор начинает светиться, благодаря чему исследуемые колебания становятся видимыми.

Электронная пушка предназначена для создания узкого пучка электронов (электронного луча). В состав электронной пушки входят: катод 2 с подогревателем 1, управляющий электрод или модулятор 3, фокусирующий электрод 4 (или первый анод) и анод 5 (или второй анод).

Источником электронов в трубке, как и в электронных лампах, служит катод 2. Под действием напряжения накала UH подогреватель 1 раскаляет катод, и его торцевая поверхность, на которую нанесен оксидный слой, начинает испускать электроны. Для формирования электронного луча на фокусирующий электрод 4 и анод 5 подают положительные (по отношению к катоду) напряжения: на первый— 100.. 500, на второй— 1000...3000 В. Между катодом и этими электродами установлен управляющий электрод 3, охватывающий катод и представляющий собой металлический стакан с небольшим круглым отверстием в дне. На этот электрод подается отрицательное (также по отношению к катоду) напряжение около нескольких десятков вольт, под действием которого электроны группируются вблизи оси трубки. Здесь они попадают в электростатическое поле фокусирующего электрода 4, который, как и анод 5, притягивает их. Под действием электростатического поля часть электронов проскакивает через центральное отверстие управляющего электрода и устремляется к фокусирующему электроду 4.

Если теперь изменить напряжение на управляющем электроде, то изменится и количество электронов, образующих электронный луч, а следовательно, и яркость светящегося пятна на экране трубки. Чем меньше (по абсолютной величине) напряжение на этом электроде, тем ярче изображение на экране, и, наоборот, чем оно больше, тем яркость меньше. При некотором значении этого напряжения изображение на экране полностью пропадает. Иначе говоря, управляющий электрод в электронно-лучевой трубке выполняет те же функции, что и управляющая сетка в электронной лампе (отсюда и его название).

Фокусирующий электрод 4 также выполнен в виде цилиндра, ось которого совпадает с осью трубки, но внутри его имеется несколько перегородок (на рисунке — три) с отверстиями в центре. Попав внутрь фокусирующего электрода, электроны движутся так, что их траектории перекрещиваются вблизи некоторой точки Oi, а затем вновь расходятся. Для ограничения ширины расходящегося, электронного пучка и служат перегородки с отверстиями.

Окончательное формирование пучка электронов в луч 11 и фокусировка происходят между фокусирующим электродом 4 и анодом 5. Внутри фокусирующего электрода силовые линии электростатического поля идут под большим углом к оси трубки, поэтому на электроны действуют значительные силы, «прижимающие» их к оси. Внутри же анода направление силовых линий изменяется так, что электроны, продолжая двигаться ускоренно, несколько отходят от оси трубки. За пределами анода электроны движутся с постоянной скоростью под малым углом к оси трубки. Их траектории на этом участке пути прямолинейны и сходятся в некоторой точке 02) лежащей на оси трубки. Изменяя напряжение на фокусирующем электроде с помощью переменного резистора R<j,, подбирают электростатическое поле между фокусирующим электродом и анодом так, чтобы электронный луч фокусировался в четкую светящуюся точку на поверхности экрана.

Электронно-лучевая трубка, устройство которой мы рассматриваем, обладает одним недостатком. При изменении напряжения на фокусирующем электроде изменяется и яркость светящегося пятна на экране трубки. Происходит это потому, что изменение напряжения на фокусирующем электроде приводит к изменению электростатического поля между ним и управляющим электродом. Этот недостаток устраняют введением еще одного электрода в виде длинного цилиндра с перегородками, который электрически соединяют с анодом. Благодаря этому электроны почти не попадают на фокусирующий электрод, его ток становится близким к нулю и регулировка яркости получается независимой от фокусировки луча. Так, в частности, устроена и электронно-лучевая трубка 5JI038, на которой собран описываемый здесь несложный любительский осциллограф.

Достигая экрана и ударяясь в люминофор, электроны луча выбивают из него так называемые вторичные электроны, влияющие на фокусировку луча. Для их отвода на внутреннюю поверхность трубки, начиная от анода и почти до самого экрана, наносят проводящий слой графита 8, который электрически соединяют с анодом. Графитовое покрытие (аквадаг) полезно и тем, что в некоторой степени экранирует луч от воздействия внешних электрических полей. Однако такой экранировки часто недостаточно, поэтому трубку, как правило, дополнительно экранируют, помещая ее в цилиндрический экран из материала с высокой магнитной проницаемостью (пермаллой, сталь).

Для того чтобы электронный луч воспроизвел на экране трубки форму исследуемых электрических колебаний, его, очевидно, необходимо заставить отклониться от центра экрана. Эту задачу выполняет отклоняющая система, состоящая из двух пар отклоняющих пластин 6 и 7, плоскости которых взаимно перпендикулярны и образуют два конденсатора малой (1...3 пФ) емкости. В зависимости от того, в. какой плоскости пластины отклоняют луч, их называют пластинами горизонтального отклонения (или пластинами X) и пластинами вертикального отклонения (или пластинами Y).

Если, например, на пластины вертикального отклонения 6 подать некоторое постоянное напряжение, то электронный луч, проходя между ними, отклонится в сторону положительно заряженной пластины, а светящееся пятно переместятся в точку Оз. При изменении значения и знака отклоняющего напряжения светящаяся точка будет перемещаться по экрану, прочерчивая на нем вертикальную линию. Эта линия будет видна и при медленном изменении отклоняющего напряжения. Происходит это потому, что все люминофоры, которыми покрывают экраны трубок, обладают так называемым послесвечением, т. е. светятся и после прекращения воздействия на них электронного луча. Это свойство люминофора, а также инерция глаза позволяют наблюдать изображения (осциллограммы) электрических процессов не в виде перемещающейся по экрану точки, а в виде слитной кривой.

При подаче постоянного напряжения на пластины горизонтального отклонения 7 происходит то же самое, только луч отклоняется в горизонтальном направлении. Изменяя напряжение и на этих пластинах, светящуюся точку можно перемещать по всему экрану трубки.

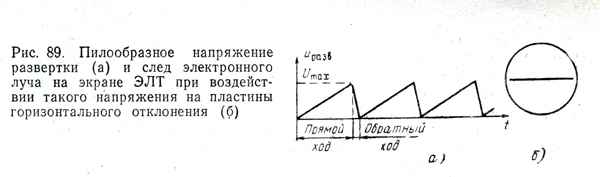

Для того чтобы на экране получилось изображение какого-либо электрического колебания, луч необходимо заставить двигаться по экрану одновременно в двух направлениях — горизонтальном и вертикальном, причем в первом из них он должен перемещаться с постоянной скоростью. Для автоматического перемещения луча по горизонтали на пластины 7 подают линейно изменяющееся напряжение. Этому требованию удовлетворяет напряжение пилообразной формы (рис. 89, а). В первый момент это напряжение равно нулю, поэтому светящаяся точка находится в центре экрана трубки. Постепенно возрастая до некоторого максимального значения Umax и резко спадая вслед за этим до нуля, пилообразное напряжение вызывает плавное отклонение луча от центра к краю экрана во время прямого хода и быстро возвращает его к центру во время обратного хода. Так происходит развертка луча по горизонтали. Чтобы развернуть изображение светящейся линии на весь экран, на пластины 7 (рис. 88) кроме пилообразного подают еще и некоторое постоянное напряжение, смещающее начало горизонтальной развертки к краю экрана (рис. 89,6).

Горизонтальная линия на экране сохранится до тех пор, пока на пластины вертикального отклонения 6 не будет подан исследуемый сигнал. Как только это произойдет, прямая линия развертки превратится в кривую, изображающую график изменения исследуемого сигнала во времени.

Однако чувствительность электронно-лучевых трубок, измеряемая отклонением луча (в миллиметрах) при подаче на отклоняющие пластины напряжения 1 В, очень невелика и для большинства трубок составляет 0,1...0,5 мм/В. Поэтому, чтобы на экране трубки получить изображение слабых электрических сигналов (десятые доли вольта и менее), их до подачи на отклоняющие пластины необходимо усилить. Таким образом, обязательными узлами электронного осциллографа должны быть усилитель исследуемого сигнала и генератор пилообразного напряжения горизонтальной развертки.

Структурная схема осциллографа изображена на рис. 90. Помимо усилителя сигнала А4 и генератора развертки G1, он содержит: источник питания U1, усилитель горизонтального отклонения АЗ, необходимый для усиления пилообразного напряжения или сигнала, подаваемого на «Вход X» (нужный режим выбирают переключателем SA1); входное устройство А2, позволяющее при необходимости ослабить исследуемый сигнал, подаваемый на вход усилителя вертикального отклонения А4, и узел синхронизации А1. Последний необходим для того, чтобы изображение исследуемого сигнала на экране трубки VL1 было неподвижным и удобным для наблюдения. Источник синхронизации (внешний или исследуемый сигнал) выбирают переключателем SA2.

Пр-гжде чем перейти к описанию осциллографа, входящего в состав лаборатории, познакомимся с его важнейшими параметрами. Это входное сопротивление осциллографа, чувствительность и полоса пропускания капала вертикального отклонения луча и диапазон частот (или длительностей) развертки.

С входным сопротивлением вы уже знакомы.

Чувствительность канала вертикального отклонения луча, выраженная в миллиметрах на вольт, показывает, на сколько миллиметров по вертикали отклонится электронный луч, если на «Вход Y» подать напряжение 1 В. Чувствительность канала вертикального отклонения зависит от коэффициента усиления канала и чувствительности отклоняющей системы электронно-лучевой трубки.

Полоса пропускания — параметр, определяемый частотной характеристикой усилителя вертикального отклонения. По нему можно судить, сигналы каких частот усилитель осциллографа способен усиливать при заданной неравномерности амплитудно-частотной характеристики.

И, наконец, диапазон частот (или длительностей) развертки показывает, какой может быть частота исследуемых колебаний для того, чтобы их было удобно наблюдать на экране трубки. Для получения на экране неподвижного изображения исследуемого периодического сигнала отношение его частоты к частоте пилообразного напряжения развертки должно быть равно целому числу. Очевидно, что при равенстве частот увидеть полностью исследуемый сигнал невозможно, так как часть его развертывается при обратном ходе луча. Поэтому наиболее удобно исследовать форму и измерять параметры колебаний, если их частота не более чем в 2—3 раза превышает частоту развертки. В этом случае на экране трубки видны одно-два полных колебания и одно неполное. Однако на практике часто бывает достаточно примерно оценить форму исследуемого сигнала, что можно сделать и при большем числе (например, пяти)' одновременно наблюдаемых колебаний. Таким образом, если диапазон частот развертки осциллографа от 2 Гц до 50 кГц, то с его помощью (если позволяет усилитель вертикального отклонения) можно исследовать электрические колебания частотой от 4 Гц до 250 кГц.

Описываемый здесь осциллограф имеет следующие параметры. Входное сопротивление — около 500 кОм; чувствительность канала вертикального отклонения луча — около 60 мм/В, рабочий диапазон частот — от 20 Гц до 100 кГц; диапазон частот развертки — от 10 Гц до 35 кГц (поддиапазоны: 10...35, 35...140, 140...800, 800...2000 Гц; 2...8 и 8...35 кГц). Габаритные размеры осциллографа — 200X220X130 мм, масса — около 5 кг.

Принципиальная схема осциллографа изображена на рис. 91. Он состоит из идентичных по схеме усилителей вертикального и горизонтального отклонения луча, генератора развертки, узла электронно-лучевой трубки и источника питания.

Усилитель вертикального отклонения луча выполнен на высокочастотном пентоде VL1 (6ЖЗП). Исследуемый сигнал через гнездо XS1 («Вход Y») и конденсатор С1 поступает на переменный резистор R1, с помощью которого осуществляется регулировка усиления канала. С движка этого резистора сигнал поступает на управляющую сетку лампы VL1. Необходимое напряжение смещения на сетке лампы создается в результате падения напряжения на резисторе R3, включенном в катодную цепь лампы. С анода лампы усиленный сигнал через конденсатор С2 подается на пластины вертикальногоо отклонения луча трубки VL4.

Усилитель горизонтального отклонения луча собран на лампе VL2. На входе этого каскада имеется переключатель SA1, с помощью которого он может быть подключен либо к гнезду XS2 («Вход X»), либо к выходу генератора развертки. Усиленное напряжение с анода лампы через конденсатор С6 поступает на пластины горизонтального отклонения луча.

Генератор развертки осциллографа выполнен на двойном триоде VL3 и представляет собой видоизмененный мультивибратор с катодной связью. Формирование пилообразного напряжения, необходимого для развертки луча по горизонтали, происходит следующим образом. При открытом левом (по схеме) триоде лампы VL3 один из конденсаторов С12 — С17 (в зависимости от положения переключателя SA2) быстро заряжается. Ток зарядки, проходя через резистор R24, создает на нем падение напряжения, закрывающее правый триод этой лампы. В этом состоянии лампа находится до тех пор, пока конденсатор не зарядится полностью. Как только это произойдет, правый триод откроется, а левый закроется и конденсатор начнет постепенно разряжаться через резисторы R20, R21 и R24. Когда напряжение на конденсаторе уменьшится до определенного значения, левый триод лампы вновь откроется и весь цикл повторится снова. Плавно частоту генерируемого пилообразного напряжения в пределах поддиапазонов изменяют переменным резистором R21.

.Напряжение пилообразной формы снимается с резисторов R20, R21 и через резистор R5, контакты переключателя SA1, конденсатор С5 поступает на переменный резистор R6, выполняющий функции регулятора усиления по горизонтали, а с него — на управляющую сетку лампы VL2 усилителя горизонтального отклонения луча.

Напряжение синхронизации, необходимое для того, чтобы изображение исследуемого сигнала на экране трубки было неподвижным, подается на сетку правого триода лампы VL3. В цепи синхронизации установлен переключатель SA3, позволяющий синхронизировать частоту генератора развертки либо исследуемым сигналом, поступающим с анода лампы VL1 через конденсатор С2 и резистор R11, либо внешним сигналом, подаваемым на гнездо XS3 («Внешняя синхронизация»).

Ранее говорилось, что при прямом ходе пилообразного напряжения элект* ронный луч отклоняется от одного края экрана к другому, а при обратном — возвращается в исходное положение. Очевидно, что изображение исследуемого сигнала будет наблюдаться как при прямом, так и при обратном ходе развертки. Это затрудняет работу с прибором, поэтому электронный луч на время обратного хода развертки выключают (запирают). В описываемом осциллографе это осуществляется положительными импульсами, возникающими в катодной цепи правого триода лампы VL3 во время обратного хода развертки. Эти импульсы через конденсатор С19 подаются на катод электронно-лучевой трубки и гасят электронный луч на время зарядки конденсаторов С12 — С17/



Питается осциллограф от отдельного блока питания,, состоящего из сетевого трансформатора Т1, двух выпрямителей и фильтров, сглаживающих пульсации выпрямленных напряжений. Выпрямитель для питания анодно-экранных цепей ламп осциллографа выполнен по мостовой схеме на диодах VD4 — VD7. Выпрямленное напряжение через П-образный фильтр, состоящий из конденсаторов С22, С23 и дросселя L1, подается на осциллограф через контакты 2 и 3 разъемного соединителя XI. Выпрямитель, питающий узел электронно-лучевой трубки, собран на диодах VD1—VD3. Пульсации сглаживаются фильтром C20R25C21. Напряжение питания трубки поступает через контакты 1 и 2 соединителя XI. Для регулирования яркости изображения на экране трубки служит переменный резистор R19, для фокусировки электронного луча — переменный резистор R18. В вертикальном направлении луч перемещают переменным резистором R13, в горизонтальном — резистором R16. Резисторы R12 и R17 предотвращают замыкание отклоняющих напряжений на общий провод через конденсаторы С9 и С11 в случае их пробоя.

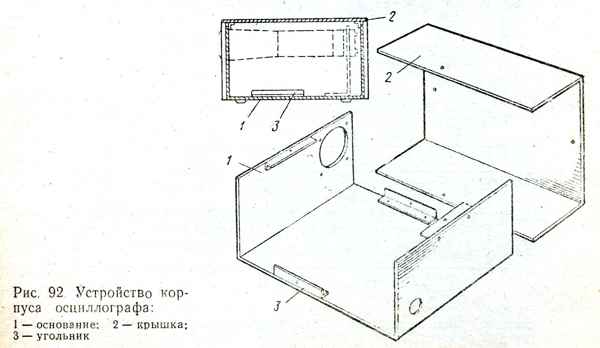

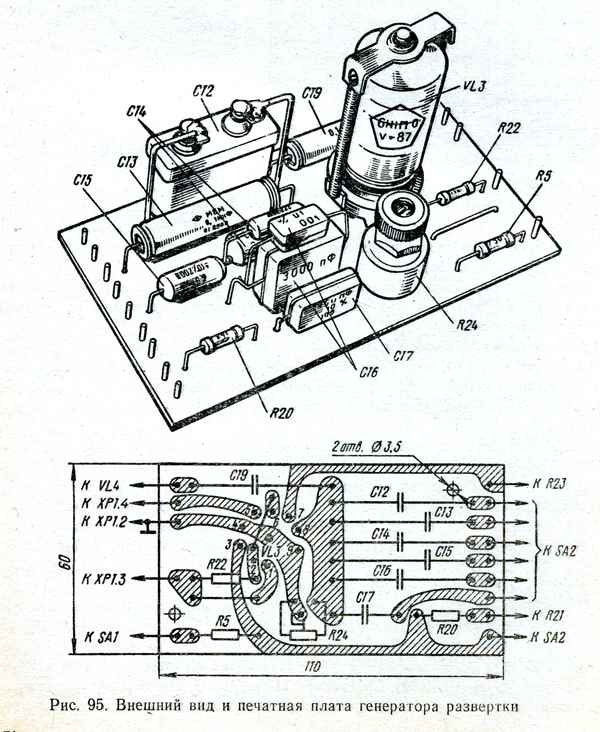

Конструкция и детали. Как и описанные ранее приборы лаборатории, осциллограф смонтирован в корпусе, состоящем из двух П-образных деталей (рис. 92). Основание корпуса 1 изготовлено из листового алюминиевого сплава Амц-П толщиной 1,5 мм, крышка — из того же материала толщиной 1 мм. Длина крышки этого прибора взята несколько большей, чем длина основания (она выступает за плоскости его передней и задней стенок на 5 мм). К основанию корпуса крышка крепится винтами МЗХб, ввинченными в резьбовые отверстия угольников 3. На передней стенке основания (ее разметка показана на рис. 93)] закреплены переменные резисторы Rl, R6, R13, R16, R18, R19, R21 и R23, переключатели SA1 — SA3, гнезда XS1—XS3, индикаторная лампа HL1, на задней — штепсельная часть соединителя XI. Остальные детали осциллографа смонтированы на четырех печатных платах, изготовленных из фоль-гированного стеклотекстолита (можно использовать и гети-накс) толщиной 1,5 мм. На первой из них (рис. 94) смонтирован усилитель канала вертикального отклонения луча, на второй (такой же)—усилитель канала горизонтального отклонения, на третьей (рис. 95)—генератор развертки, на четвертой — детали узла электронно-лучевой трубки (резисторы Rll, R12, R14, R15, R17, конденсаторы С9 — СП). Платы закреплены на нижней стенке основания корпуса с помощью винтов МЗхб и резьбовых стоек диаметром 6 и высотой 10 мм. Такими же винтами стойки привинчены и к основанию корпуса. Панель электроннолучевой трубки закреплена на нижней стенке основания с помощью Г-образного кронштейна. Размещение деталей в корпусе осциллографа показано на рис. 96.

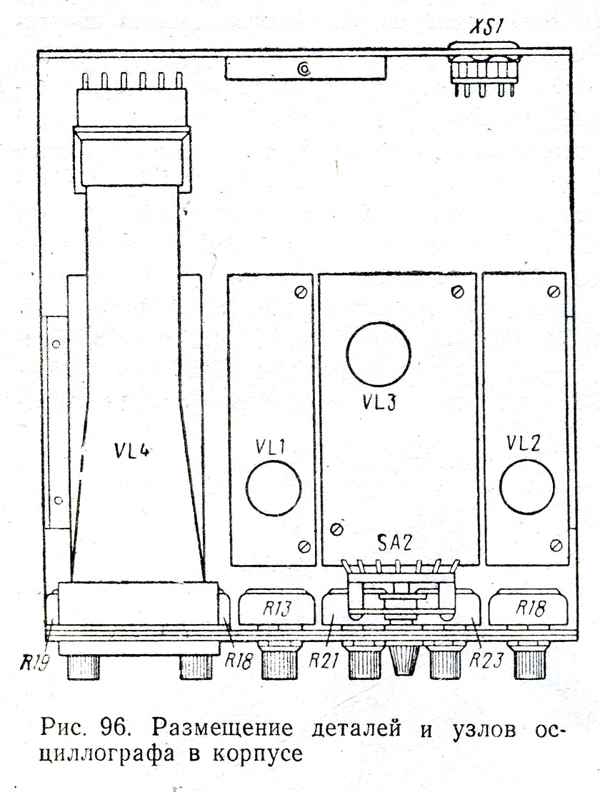

Надписи, поясняющие назначение органов управления и гнезд, нанесены на полоски плотной бумаги и прикрыты сверху прозрачной накладкой из органического стекла толщиной 2 мм.

Детали блока питания смонтированы в отдельном корпусе такой же конструкции, что и сам осциллограф. Блоки соединены между собой шестипровод-ным кабелем, оканчивающимся штепсельной частью соединителя XI. В качестве разъемного соединителя использованы панель и октальный цоколь негодной радиолампы.

В осциллографе применены постоянные резисторы МЛТ-0,5, МЛТ-1 и МЛТ-2, переменные резисторы СП-I, микротумблеры МТ-1 (SA1 и SA3), переключатель ПГК на одно направление и шесть положений (SA2), лампа накаливания МН13,5-0,!6 (номинальное напряжение 13,5 В, номинальный ток 0,10 А), коаксиальные гнезда СР-50-74Ф (их можно заменить гнездами для подключения телевизионной антенны), конденсаторы КСО (С16, С17), МБГО (СЗ, С4, С7, С8, С12, С21), МБМ (С1, С2, С5, С6, С13 — С15), К50-ЗБ (СЮ, С22 и С23) и БМТ-2 (остальные). Выключатель Q1 — ТВ2-1.

Трансформатор Т1 блока питания выполнен на магнитопроводе из пластин УШ20, толщина набора 30 мм. Обмотка 1 содержит 1540 витков провода ПЭВ-2 0,3!, обмотка II — 3500 витков провода ПЭВ-2 0,1, обмотка III — 2100 витков провода ПЭВ-2 0,13; обмотки IV и V — по 44 витка провода ПЭЛ 0,86 и ПЭЛ 0,59 соответственно. Дроссель L1 фильтра выпрямителя намотан на магнитопроводе сечением 3,6 см2 (Ш18Х20) проводом ПЭЛ 0,2 до заполнения каркаса.

Налаживание осциллографа начинают с проверки работы узла электроннолучевой трубки. Для этого, не вставляя в панели лампы VL1—VL3, подключают к осциллографу блок питания. Движки переменных 'резисторов R13, R16, R18 и R19 устанавливают в средние положения и включают питание. На экране трубки должна появиться (примерно через 30...40 с) светящаяся точка, яркость которой изменяется при повороте движка переменного резистора R19, а фокусировка— при повороте движка резистора R18. Чтобы не прожечь экран, яркость светящейся точки при дальнейшем налаживании следует поддерживать минимальной. Возможность перемещения луча в вертикальном и горизонтальном направлениях проверяют поворотом движков переменных резисторов R13 и R16.

Убедившись в нормальной работе этого узла осциллографа, вставляют на место лампы VL2 и VL3 и переводят переключатель SA1 в нижнее (по схеме) положение. После прогрева ламп на экране осциллографа должна появиться прямая горизонтальная линия развертки, длина которой изменяется при повороте движка переменного резистора R6. Работу генератора развертки проверяют во всех поддиапазонах, переводя переключатель SA2 из одного крайнего положения в другое. Для подгонки граничных частот поддиапазонов развертки и проверки формы пилообразного напряжения необходимы другой электронно-лучевой осциллограф и генератор сигналов 34. Пилообразное напряжение для исследования снимают с катода левой (по схеме) половины лампы VL3 и через конденсатор емкостью 0,1...0,5 мкФ подают на вход канала горизонтального отклонения луча контрольного осциллографа (при выключенной развертке), а вход канала вертикального отклонения этого осциллографа соединяют с генератором сигналов 34. Установив переключатель SA2 в положение, соответствующее первому поддиапазону, движок переменного резистора R21—в нижнее (по схеме) положение, изменяют частоту генератора 34 так, чтобы на экране осциллографа появилось изображение одного периода его колебаний. Это свидетельствует о том, что частота колебаний генератора развертки и генератора сигналов 34 примерно равны. Затем движок переменного резистора R21 переводят в верхнее (по схеме) положение и, изменяя частоту генератора сигналов 34, также добиваются получения на экране контрольного осциллографа неподвижного изображения одного периода колебаний. 4астоты, отсчитанные по шкале измерительного генератора, и являются граничными для первого поддиапазона развертки. Если генератор сигналов 34 не обеспечивает частоту 10 Гц, то при определении нижней границы первого поддиапазона развертки на экране контрольного осциллографа следует получить изображение двух или трех полных периодов колебаний измерительного генератора, разделив затем частоту, отсчитанную'по его шкале, на число периодов. Аналогично измеряют граничные частоты и остальных поддиапазонов. Нужные границы устанавливают подбором резистора R20 (на одном из поддиапазонов) и конденсаторов С12 — С17.

После этого включают развертку контрольного осциллографа и на вход канала вертикального отклонения луча подают (отключив предварительно генератор сигналов 34) пилообразное напряжение с катода левой половины лампы VL3. Получив на экране контрольного осциллографа 1.5...2 периода колебаний генератора развертки налаживаемого прибора, изменяют сопротивление под-строечного резистора R24 так, чтобы при хорошей линейности пилообразного напряжения время обратного хода стало возможно меньшим.

В последнюю очередь проверяют амплитудно-частотную характеристику ка

нала вертикального отклонения. Для этого переключатель SA1 переводят в положение «Вход X», SA2 — в положение первого поддиапазона (по схеме — верхнее), SA3 — в положение, показанное на схеме, и вставляют на место лампу VL1. На «Вход Y» от вспомогательного генератора подают переменное напряжение частотой от 20...30 Гц до 100 кГц. С помощью регулятора усиления налаживаемого осциллографа (переменный резистор R1) и регулятора выходного напряжения генератора подбирают такое напряжение на входе, при котором размах (двойная амплитуда) сигнала на экране трубки составляет 30... ...40 мм.

Изменяя частоту сигнала в указанных выше пределах и поддерживая входное напряжение неизменным (это можно делать, контролируя его либо с помощью другого осциллографа, имеющего полосу пропускания примерно до 1 МГц, либо с помощью высокочастотного вольтметра), наблюдают за размахом сигнала на экране налаживаемого осциллографа. При нормальной работе канала вертикального отклонения размах сигнала при крайних значениях частоты не должен заметно падать. Аналогично проверяют амплитудно-частотную характеристику канала горизонтального отклонения.

Чувствительность канала вертикального отклонения измеряют следующим образом. Установив движок переменного резистора R1 в положение, соответствующее максимальному усилению, на вход канала от генератора сигналов 34 подают переменное напряжение частотой 1000 Гц и регулятором выхода генератора подбирают такое его значение, при котором размах сигнала на экране трубки равен 28 мм (10 мм в среднеквадратическом значении). Разделив это отклонение на среднеквадратическое значение напряжения на входе, получим чувствительность канала вертикального отклонения в миллиметрах на вольт (мм/В). Например, если выходное напряжение, измеренное высокочастотным вольтметром, равно 0,1 В, то чувствительность канала вертикального отклонения налаживаемого осциллографа равна 10/0,1 = 100 мм/В.

Чувствительность канала вертикального отклонения желательно измерить во всех оцифрованных положениях ручки регулятора усиления, а для удобства отсчета размаха сигнала на экран трубки наложить прозрачную сетку с размером ячейки 5x5 мм.

При необходимости полосу пропускания каналов вертикального и горизонтального отклонения луча можно расширить до 500...600 кГц, включив в анодные цепи ламп VL1 и VL2 последовательно с резисторами R2 и R7 корректирующие высокочастотные дроссели индуктивностью 0,5... 1,5 мГн. В этом случае целесообразно расширить и диапазон частот развертки, применив переключатель на большее число положений и подобрав емкость конденсаторов в катодных цепях лампы VL3. Для улучшения формы пилообразного напряжения на высших частотах в анодную цепь правого (по схеме) триода лампы VL3 также следует включить корректирующий дроссель индуктивностью 0,5...1,5 мГн.
