Существуют самые разнообразные профессии, требующие от человека быстрой реакции. К примеру, шофер, завидев препятствие или оказавшись в опасной ситуации, должен возможно быстрее затормозить автомобиль. Почти мгновенной реакцией должен обладать пилот авиалайнера, командир космического корабля.

А какая реакция у вас? Проверить это поможет автомат, состоящий из пульта управления, которым пользуется судья, двух пультов играющих и блока сигнализации. Каждый играющий (их, естественно, двое) берет свой пульт и следит за трабло сигнализации. Как только вспыхнет надпись «Старт» или раздастся звуковой сигнал (о том, на какой сигнал нужно реагировать, судья предупреждает заранее), каждый играющий должен возможно быстрее нажать кнопку на своем пульте. Если это сделал раньше первый играющий, на табло вспыхнет лампа с надписью «1», а если второй — лампа с надписью «2».

Проведя игру с несколькими участниками, нетрудно выявить победителя — того, кто обладает лучшей реакцией.

Принципиальная схема игрового автомата приведена на рис. 66. В пульте судьи размещены кнопочные выключатели SB1—SB3, в пульте первого играющего — выключатель SB4, в пульте второго — выключатель SB5. Все пульты соединены через разъем ХТ1 с блоком сигнализации — в нем находятся лампа

HL1 светового табло «Старт», звуковой сигнализатор и индикатор нажатия кнопок играющими.

Звуковой сигнализатор, выполненный на транзисторах VT1, VT2 и динамической головке ВА1, представляет собой генератор колебаний звуковой частоты. Питание на генератор подается через кнопочный выключатель SB1 на пульт* еудьи.

Лампы HL2 и HL3 индикации нажатия кнопок играющими подключены к тринисторам VS1 и VS2. Управляющие электроды тринисторов соединены через резисторы R2 и R3 с кнопочными выключателями пультов играющих. Предположим, что первый играющий успел нажать кнопку SB4 своего пульта раньше, чем второй — кнопку SB5. Тогда резистор R2 окажется подключвнным к плюсовому выводу источника питания, и через управляющий электрод трини-стора VS1 потечет ток. Трннистор откроется, и лампа HL2 зажжется. Если даже теперь второй играющий нажмет кнопку SB5 на своем пульте, тринистор VS2 на откроется, поскольку его управляющий электрод окажется нодключен-ным через диод VD1 и открытый тринистор VS1 к катоду. Лампа HL3 не зажжется.

Аналогично будет работать автомат, если первым нажмет кнопку на своей пульте второй играющий — вспыхнет лампа HL3, a HL2 светитьея не будет.

Поскольку указанные на схема тринисторы допускают ток в открытом состоянии не более 75 иА, лампы HL2 и HL3 следует использовать на напряжение 2,5 В при токе 0,068 А (МН 2,5-0,068). Лампа HL1—на напряжение3,5 В при токе 0,26 А (МН 3,5-0,26). Тринисторы могут быть любые другие из серии КУ101. Диоды — любые из серий Д226, Д7. Резисторы — МЛТ-0,25, конденсатор—МБМ. Вместо транзистора МП38 можно применить любой транзистор серий МП39—МП42. Динамическая головка — ОДГД-6 или другая, мощностью

0,1... 0,5 Вт со звуковой катушкой сопротивлением 6—10 Ом. Источник питания— батарея 3336, но более продолжительно будет работать источник, составленный из трех последовательно соединенных элементов 373. Кнопочные выключатели КМ1—1, разъем —любой конструкции.

Детали блока сигнализации устанавливают в корпусе а наклонной передней панелью —на ней крепят динамическую головку, лампы HL2, HL3 н проз

рачную пластину-табло, подсвечиваемую снизу лампой HL1. Остальные детали монтируют на плате из изоляционного материала. На задней стенке корпуса устанавливают гнездовую часть разъема ХТ1. Штырьковую же часть соединяют проводниками длиной 1 ... 1,5 м с пультами. Конечно, не обязательно использовать общий разъем, можно каждый пульт подключить к блоку сигнализации через отдельный малогабаритный разъем.

При проверке и налаживании устройства подбором (если это понадобится) резисторов R2 и R3 добиваются надежного открывания тринисторов при замыкании контактов кнопочных выключателей SB4 и SB5 соответственно. Тональность звукового сигнала можно изменить подбором резистора R1 или конденсатора С1.

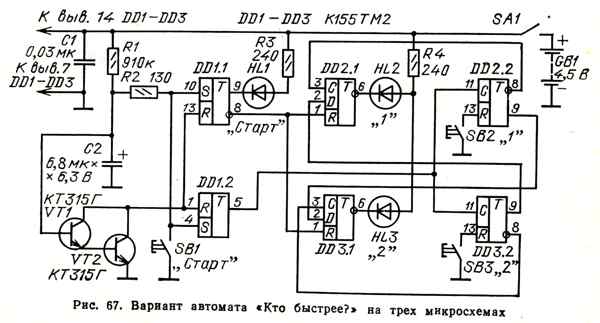

В целях повышения экономичности подобный автомат может быть выполнен на транзисторах, интегральных микросхемах и светодиодах (рис. 67). В нем также есть кнопка судьи и кнопки играющих, но отсутствует звуковая сигнализация.

Как только выключателем SA1 на автомат подается напряжение, начинает заряжаться через резистор R1 конденсатор С2. Примерно через 7 с можно начинать игру. В это время составной транзистор VT1VT2 открыт и на выводах

1, 13 микросхемы логический 0. Такой же уровень и на выводах 5, 9 этой микросхемы, поэтому светодиод HL1 горит. На выводах 3 микросхем DD2 и DD3 — логический 0, а на выводах 13 — логическая 1.

Когда судья нажимает кнопку SB1, конденсатор С2 разряжается через резистор R2. Триггеры DD1.1 и DD1.2 переходят в другое состояние, когда на выводах 5 и 9 — логическая 1, а на выводе 8 (а значит, и на выводах 1 триггеров DD2.1 и DD3.1)—логический 0. На выводах 8 триггеров DD2.1, DD3.1 — логическая 1, поэтому светодиоды HL2 и HL3 не горят. Поскольку на выводы 11 триггеров DD2.2, DD3.2 поступила логическая 1, на выводах 9 появляется логический 0 — он подается на входы D триггеров DD2.1 и DD3.1.

undefined

Стоит конденсатору С2 вновь зарядиться, вспыхнет светодиод HL3 — в этот момент играющие (их двое) должны возможно быстрее нажать «свою» кнопку — SB2 или SB3. Предположим, что раньше оказалась нажатой кнопка SB2. Мгновенно на выводе 8 триггера DD2.2 появляется логическая 1 и вспыхивает светодиод HL2. Одновременно появляется логический 0 на выводе 9 —

он поступает на триггер DD3.1 и запрещает переход его в другое состояние, даже если после этого будет нажата кнопка SB3.

Что произойдет, если один из играющих нажмет свою кнопку раньше времени, т. е. раньше зажигания светодиода HL1? В этом случае независимо от того, кто из играющих повинен в фальстарте, «а триггеры DD2.1 и DD3.1 поступит сигнал запрета, и после зажигания стартового светодиода не вспыхнет ни один из оставшихся светодиодов. Это состояние не изменится даже при последующих отжатиях и нажатиях кнопок SB2 и SB3. Вновь возобновить игру можно лишь после очередного нажатия кнопки SB 1 судьей.

Продолжительность зарядки конденсатора С2 зависит от его емкости и сопротивления резистора R1, и ее можно изменять во время игры — для этого судье достаточно нажать на кнопку SB1 кратковременно, чтобы не полностью разрядить конденсатор.

Для игры взяты резисторы МЛТ-0,125, но подойдут, конечно, и МЛ Т-0,25. Конденсатор С1—любой малогабаритный, С2 — К53-1. Вместо указанных на схеме подойдут другие транзисторы серии КТ315, а вместо светодиодов АЛ307А—АЛ102Б, АЛ 102В. Яркость свечения их устанавливают подбором резисторов R3 и R4. Кнопочные выключатели, а также выключатель питания — любой конструкции. Источник GB1 — батарея 3336.

undefined

Детали игры, кроме выключателей, светодиодов и источника питания, монтируют на плате (рис. 68) из фольгированного стеклотекстолита. Монтаж может быть и навесной на плате из любого изоляционного материала. Плату укрепляют внутри корпуса подходящих габаритов, на лицевой стенке которого'

размещают остальные детали. Батарею питания укрепляют, например, на дне или нижней крышке корпуса.

Чтобы играющие не видели действий судьи, кнопку SB1 можно вынести за пределы пульта и соединить с ним двухпроводным шнуром достаточной длины.

undefined

А вот еще один вариант автомата (рис. 69), в котором использована только одна микросхема серии К176. По сравнению с микросхемами воляет значительно снизить потребляемый игрой ток от источника питания.

Как и в предыдущих конструкциях, в этой игре три кнопки: судьи (SB3) и двух играющих (SB1 и SB2). Как только судья нажимает свою кнопку (конечно, при подключенном выключателем SA1 источнике питания), зажигается световод HL1, извещающий о начале игры. Кому из играющих удастся быстрее нажать «свою» кнопку, зафиксирует вспыхнувший соответствующий светодиод — HL2 для первого играющего или HL3 для второго. Он будет светиться до тех пор, пока нажата судейская кнопка SB3, даже если играющие отпустят свои кнопки.

Логическое устройство невозможно обмануть, нажав кнопку раньше времени (фальстарт) в ожидании сигнала «судейского» светодиода. В таком варианте играющий неизбежно потерпит поражение, поскольку логика начинает реагировать на нажатие кнопок играющих только после подачи команды судьей.

Несколько слов о работе логики игры. В исходном состоянии, показанном на схеме, при подаче напряжения питания (выключателем SA1) заряжаются конденсаторы С1 и С2 — через резистор RI, светодиод HL1 и контакты кнопок SB1, SB2. На входах элементов DD1.1 и DD1.3, а также на выходах DD1.2 и DD1.4 логическая 1. На выходах же элементов DD1.1, DD1.3 и входах 13 элемента DD1.2 и 8 элемента DD1.4 — логический 0.

Если в таком положении нажать любую из кнопок играющих — SB1 или SB2, состояние логических сигналов не изменится.

Другая картина будет при нажатии кнопки SB3 — кнопки судьи. Тогда выводы конденсаторов замыкаются через ее контакты, и конденсаторы разряжаются. Стоит теперь нажать первой, скажем, кнопку SB1—и конденсатор С1 подключится к одному из входов элемента DD1.1. А это равнозначно подаче на вход логического 0. На выходе элемента (вывод 3) появится логическая 1, от которой сработает триггер, выполненный на элементах DD1.2, DD1.4, а также вспыхнет светодиод HL2. На выходе элемента DD1.2, а значит, и на входе (вывод 2) DD1.1 установится логический 0, на элементах же DD1.3, DD1.4 уровни логических сигналов останутся прежними, за исключением входа (вывод 9) элемента DD1.4 — здесь будет логический 0.

undefined

Предположим, что теперь второй играющий нажмет кнопку SB2. На выводе 6 элемента DD1.3 появится логический 0, а на выводе 4 — логическая 1.

Светодиод HL3 вспыхнет, но тут же погаснет, поскольку состояние логического сигнала на выводе 5 элемента не изменится, а конденсатор С2 быстро зарядится через резистор R4 до напряжения логической 1.

Светодиод HL2 будет светиться даже при отпускании кнопки SB1. И лишь после отпускания кнопки SB3 он (а также и HL1) погаснет. Потому что контакты этой кнопки замкнут резистор R3, и на выходе элемента DD1.1. напряжение снизится до прямого напряжения светодиода, которое значительно меньше логической 1. Логическое устройство установится в исходное состояние.

Вместо указанной на схеме в игре можно использовать аналогичную микросхему серии К561 или К564 (в последнем варианте придется изменить чертеж печатной платы). Светодиоды — любые излучающие свет, с постоянным прямым напряжением не более 3 В и возможно меньшим током потребления. Резисторы — МЛТ-0,125 или МЛТ-0,25, кнопки — КМ1-1, выключатель питания— любой малогабаритный (можно вообще исключить его, поскольку потребляемый игрой ток в исходном состоянии составляет единицы микроампер), источник питания — батарея «Крона». Оксидные конденсаторы — К50-6 или К50-12 (их выводы, показанные на чертеже печатной платы штриховой линией,

впаивают в дополнительные отверстия).

Большинство деталей игры смонтировано на плате (рис. 70) из одностороннего фоль-гированного стеклотекстолита. Плату размещают внутри корпуса (рис. 71), в верхней крышке которой просверлены отверстия под светодиоды и толкатель кнопки (сама кнопка установлена на металлической стойке) SB3. Выключатель питания может быть размещен на одной из боковых стенок корпуса, а источник питания — внутри корпуса. Через отверстия в боковых стенках корпуса выведены двухпроводные тонкие кабели или шнуры либо просто свитые между собой монтажные проводники в изоляции, которые припаяны

к кноякам играющих. В свою очередь, кнопки приклепаны к защитным уголкам, согнутым из алюминиевых полосок размерами 20X32 мм.

Включив питание собранной игры, нажимают кнопку SB3 и убеждаются в зажигании светодиода HL1. Не отпуская кнопки, нажимают одну из кнопок играющих. Должен загореться соответствующий светодиод. Нажимая после этого другую кнопку играющего, наблюдают за кратковременным вспыхиванием (одноразовым) оставшегося светодиода. На этом проверка игры перед ее эксплуатацией заканчивается.

Может случиться, что кроме HL1 не будет зажигаться ни один из светодиодов играющих. Тогда следует установить резистор R3 с большим сопротивлением — до 2 кОм. При этом, конечно, снизится яркость светодиодов HL2 и HL3. Избавиться от этого недостатка удастся подключением светодиодов к выходам элементов через эмиттерные повторители. Но в этом варианте придется изменить схему коммутации в режиме сброса. Д* и ток потребления несколько повысится,
