Чаще всего вы встречали музыкальные и электромузыкальные инструменты с клавишной (реже с кнопочной) клавиатурой. В предлагаемом инструменте нет ни клавиш, ни кнопок. Его клавиатура составлена из двух металлических пластин (рис. 55), расположенных на лицевой панели небольшой шкатулки. "Замыкая" пластины одним или несколькими пальцами, добиваются нужной тональности, и из шкатулки звучит исполняемая мелодия.

Схема необычного электромузыкального инструмента приведена на рис. 56. Транзисторы VT1, VT2 и остальные детали соединены между собой так, что образуют несимметричный мультивибратор. Обратная связь, необходимая для возникновения колебаний, осуществляется с коллектора транзистора VT2 на базу VT1 через конденсатор С1. Но на базе транзистора VT1 нет постоянного напряжения смещения (относительно эмиттера), поэтому транзистор закрыт и мультивибратор не работает.

В таком состоянии устройство будет находиться до тех пор, пока не прикоснутся пальцем к сенсорам Е1 и Е2. Тогда между ними окажется включенным сопротивление участка кожи пальца. На базу будет подано напряжение смещения, и мультивибратор включится. В динамической головке ВА1 раздастся звук.

undefined

Тональность звука зависит от сопротивления между сенсорами, а оно, в свою очередь, определяется площадью участка кожи, приложенной к сенсорам. Кроме того, кожа каждого человека обладает своей проводимостью, а значит, сопротивлением, которое может в десятки и сотни раз отличаться от сопротивления кожи другого человека. Учитывая это, в мультивибраторе установлен переменный резистор R1 — им компенсируют это отличие и устанавливают для каждого исполнителя одинаковое начальное сопротивление между сенсором Е2 и базой транзистора VT1. Иначе говоря, каждый исполнитель может "настраивать" инструмент под свои руки. \

Работающий в первом каскаде транзистор VT1 — высокочастотный, кремниевый, структуры п-р-п. Заменять его низкочастотным транзистором такой же структуры (например, МП37, МП38) нельзя, поскольку с ним мультивибратор начнет работать сразу после подключения источника питания выключателем SA1, даже если не касаются сенсоров. Поэтому нужно установить указанный на схеме транзистор или в крайнем случае заменить его на КТ316А.

Вместо транзистора МП42Б подойдет МП39Б, МП41, МП42А, ГТ402А. Последний транзистор — наиболее мощный из перечисленных, с ним звук будет громче. Динамическая головка — любая, мощностью до 1 Вт и сопротивлением звуковой катушки постоянному току до 10 0м. Хорошие результаты получаются, например, с головкой 0,25ГД-19, под которую разработаны плата и корпус-шкатулка музыкального инструмента.

Переменный резистор — СП-I, постоянные — МЛТ-0,25, конденсатор — МБМ, выключатель — тумблер ТВ2-1, источник питания — батарея 3336.

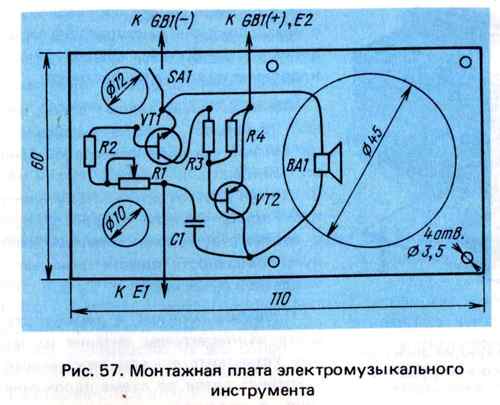

Детали инструмента разместите на плате (рис. 57) из изоляционного материала.

Корпус-шкатулку инструмента (рис. 58) можно изготовить из любого изоляционного материала, например фанеры толщиной 4 мм. Нижняя крышка — съемная, чтобы можно было менять батарею питания (она прикреплена к крышке металлической скобой) .

В лицевой панели прорезаны щели напротив диффузора динамической головки. Изнутри щели закрыты неплотной тканью. Под переменный резистор и выключа

тель в лицевой панели просверлены отверстия — в них пропущены выступающие части указанных деталей и закреплены сверху гайками. Другого крепления платы не понадобится.

Сенсоры представляют собой планки шириной примерно 10 мм, вырезанные из меди, латуни или жести от консервной банки. Их можно прикрепить к лицевой панели на расстоянии 2. . .4 мм друг от друга. Загнутые изнутри корпуса концы планок соединяют проводниками с соответствующими деталями платы. Наружную поверхность планок зачищают до блеска наждачной бумагой.

Проверив монтаж и надежность паек, подайте выключателем питание на мультивибра-Рис. 58. Конструкция электро- тор установите движок переменного резистора

музыкального инструмента _ ____- „____________.

в крайнее левое по схеме положение (иначе говоря, в положение минимального сопротивления) и прижмите палец одновременно к обеим сенсорным пластинам. В динамической головке должен появиться звук сравнительно низкой тональности. Не отпуская пальца, поставьте движок переменного резистора в другое крайнее положение — тональность звука повысится.

Если звука нет, замкните сенсоры и добейтесь появления его подбором резистора R2 или R3. Резистор R2 подбирают в том случае, если звук едва прослушивается. При полном же его отсутствии нужно сначала замкнуть резистор R3 и убедиться в работоспособности мультивибратора, а затем подбирать резистор R3 (с меньшим сопротивлением) .

Закончив проверку и налаживание инструмента, можно поиграть на нем. Приложив палец к сенсорам, установите переменным резистором желаемую тональность звука. Сильнее прижимая палец к сенсорам или прикладывая к ним сразу несколько пальцев, изменяйте тональность звука и исполняйте несложную мелодию. Немного тренировки — и вы сможете уверенно играть на этом необычном музыкальном инструменте.

Чтобы изменить границы звукового диапазона инструмента, нужно подобрать конденсатор С1. При увеличении его емкости высота тона понижается, а при уменьшении — повышается.

Инструмент потребляет ток от источника питания только во время касания сенсоров, в остальное время транзисторы закрыты. Поэтому энергия батареи расходуется экономно. Заменять ее приходится, как правило, через 40. . . 50 ч работы инструмента.
