Основные технические характеристики

Количество положений.....................4

Максимальная амплитуда коммутируемого сигнала......4,5 В

Полоса частот................... 20...30000 Гц

Коэффициент гармоник в полосе частот 20 Гц...20 кГц.....0,2%

Напряжение питания ................... .9 В

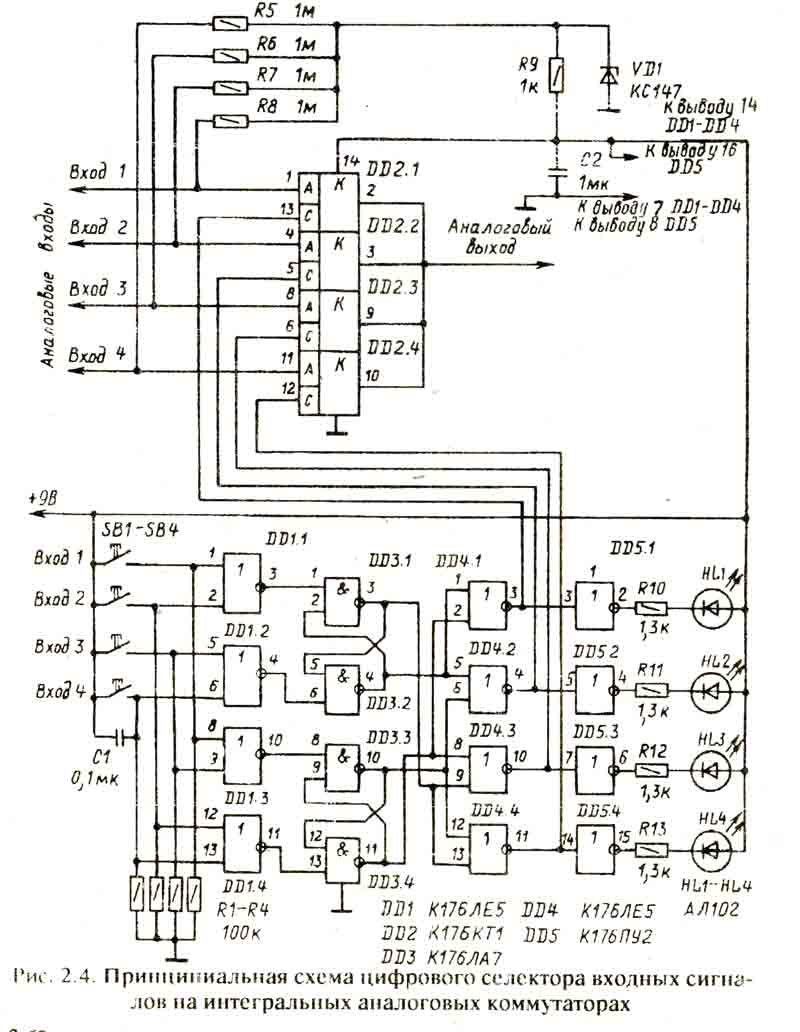

На базе цифровых микросхем МОП-структуры оказалось возможным изготовить не только узел управления селектором, но и переключатель аналоговых сигналов. В приведенной здесь конструкции (рис. 2.4) он выполнен
