Описанный в этой статье недорогой многозвенный пассивный фильтр не нуждается в источнике питания и может улучшить характеристики аудио и измерительного оборудования, ослабляя сетевой фон и уровень паразитных сигналов вещательных станций АМ, FM и нижней части VHF диапазонов (Рисунок 1). Композитный фильтр образован каскадным соединением трех простых фильтров: Т-образного фильтра верхних частот для ослабления фона источника питания и двух П-образных фильтров нижних частот для подавления паразитных радиочастотных сигналов. В варианте, показанном на схеме, эти три секции образуют не имеющий потерь фильтр Чебышева с пульсациями 0.01 дБ на нагрузке с входным импедансом 50 Ом, но при необходимости вы можете пересчитать параметры компонентов фильтра под другой импеданс.

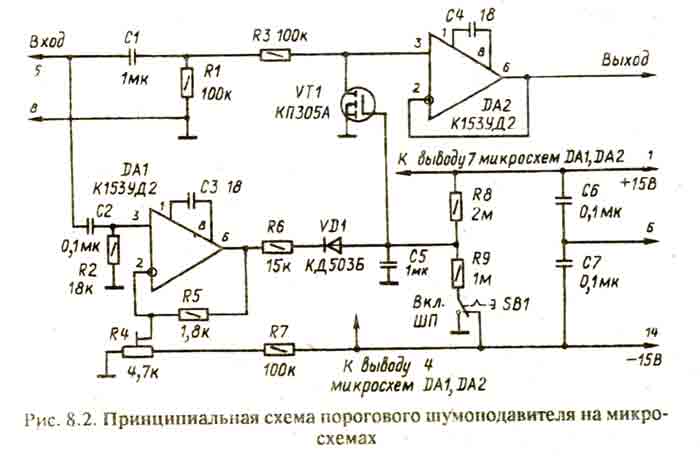

Работа пороговых шумоподавителей основана на принципе автоматического уменьшения усиления в тракте воспроизведения в паузах, когда шумы проявляются наиболее сильно. Для определения паузы используется различие между уровнями сигнала и шума. Порог срабатывания обычно устанавливают вручную таким, чтобы уменьшение шума не сопровождалось заметным снижением уровня слабых сигналов.

Установлено, что спектр музыкальных сигналов зависит от их громкости таким образом, что с уменьшением громкости содержание высококачественных составляющих в сигнале уменьшается. Это дает возможность существенно ослабить уровень высокочастотных шумов за счет управляемого ограничения полосы усилителя в паузах и при малых уровнях сигнала. На управляемом изменении частотной характеристики тракта звуковоспроизведения основан принцип работы динамических шумоподавителей (принцип динамической фильтраций) .
