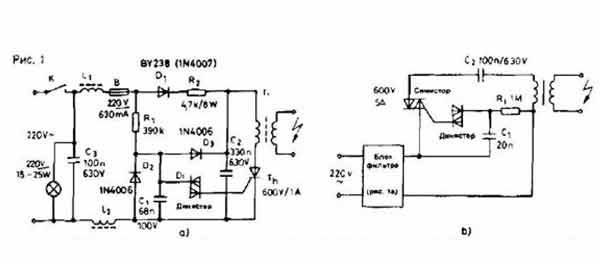

Схема (рис. la) работает следующим образом. Конденсатор С2 заряжается от сетевого напряжения через диодный выпрямитель D1 и резистор R2 до амплитудного напряжения сети (310 В). Это напряжение попадает через первичную обмотку трансформатора Т] на анод тиристора Th,. По Другой ветви (Rl, D2, С1) медленно заряжается конденсатор С1. Когда в ходе зарядки С1 достигается пробойное напряжение дини-стора Di (в пределах 25...35 В), конденсатор С1 разряжается через управляющий электрод тиристора Th и открывает его. Через открытый тиристор и первичную обмотку Т1 очень быстро разряжается С2. Импульс­ный изменяющийся ток индуцирует во вторичной обмотке Т] высокое напряжение, величина которого мо­жет превысить 10 кВ. После разряда конденсатора тиристор закрывается, и процесс повторяется. Допусти­мые напряжения элементов должны соответствовать указанным на схеме значениям.
