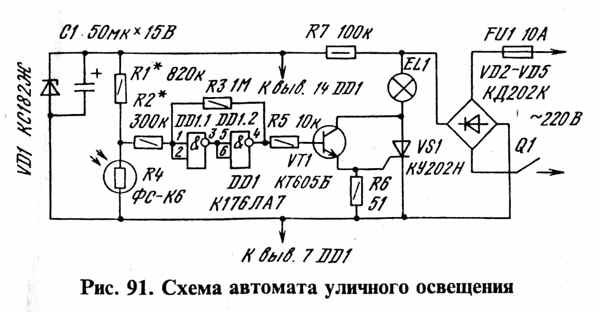

Схема автомата, позволяющего автоматически включать вечером и выключать утром уличное освещение, представлена на рис. 91. Датчиком освещенности является фоторезистор R4. Когда он затемнен, его сопротивление велико (несколько мегаом), на входах логического элемента DD1.1 - напряжение высокого уровня, такое же напряжение на выходе элемента DD1.2. Транзистор VT1 и тринистор VS1 открыты, и уличные осветители ELI включены.

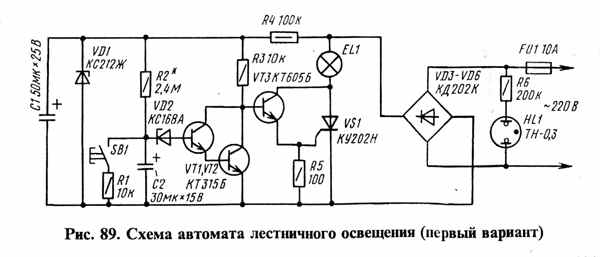

Известно, что на ночное освещение подъездов жилых домов тратится огромное количество электроэнергии, причем большую часть времени свет горит впустую. Чтобы избежать ненужных затрат энергии, необходимо оснастить подъезды домов автоматами, включающими на непродолжительное время свет только тогда, когда в этом есть необходимость. Ниже приведены схемы двух вариантов автоматов лестничного освещения.
