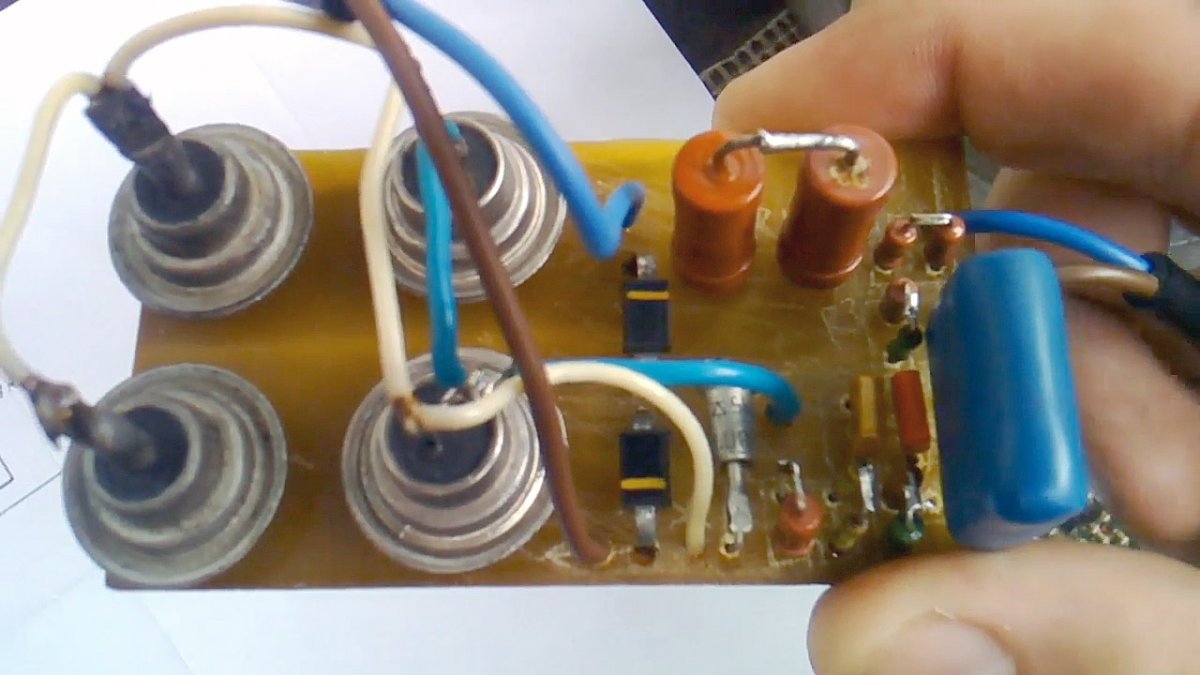

В этой статье будет рассмотрен способ запуска трех фазовый двигателя от сети 220 Вольт. Запускаться он будет бес помощи пускового конденсатора, а от специального пускового устройства, которое собирается на двух тиристорах, с тиристорными ключами и транзисторным управлением. Схема достаточно проста и собрать её не составит большого труда.
Трехфазный асинхронный двигатель нормального исполнения может создавать вращающий момент без принятия специальных мер при питании от сети однофазного тока. Предположим, что цепь одного из проводов работающего двигателя, присоединенного к трехфазной сети, разомкнулась (например, вследствие перегорания плавкой вставки предохранителя). Машина, оказавшаяся в однофазном режиме с последовательным или последовательно-параллельным соединением обмоток статора (рис. 1), будет продолжать вращаться, преодолевая момент сопротивления нагрузки.
Однофазное включение асинхронного двигателя при соединении:
а) звездой; б) треугольником
Бывалые любители мастерить, конечно, скажут: да просто через конденсатор! Но не все здесь так просто, как может показаться на первый взгляд.
Обмотки трехфазного двигателя могут быть соединены между собой по одному из двух вариантов — “звезда” или “треугольник”. В том и другом случае из трехфазного двигателя наружу выходят три провода. Два из них непосредственно включают в однофазную сеть, а третий соединяют с одним из этих двух проводов через фазосдвигающий конденсатор С1. Для варианта “звезда” (рис. 1) его емкость С1=2800 I/U; для варианта “треугольник” (рис. 2) С1=48001/U, где I — потребляемый ток (в амперах), U — сетевое напряжение (в вольтах).
