Радиолюбителю часто приходится изготавливать различные ЭРЭ, содержащие определенное количество витков из обмоточного провода. К таким элементам можно отнести трансформаторы, катушки индуктивности, дроссели, контурные катушки, обмотки электромагнитных реле, магнитных пускателей, электромагнитов, контакторов и пр. Все эти элементы требуют постоянного контроля и проверки как в процессе изготовления, так и в процессе эксплуатации, и в первую очередь приходится проверять целостность обмоток и наличие короткозамкнутых витков.

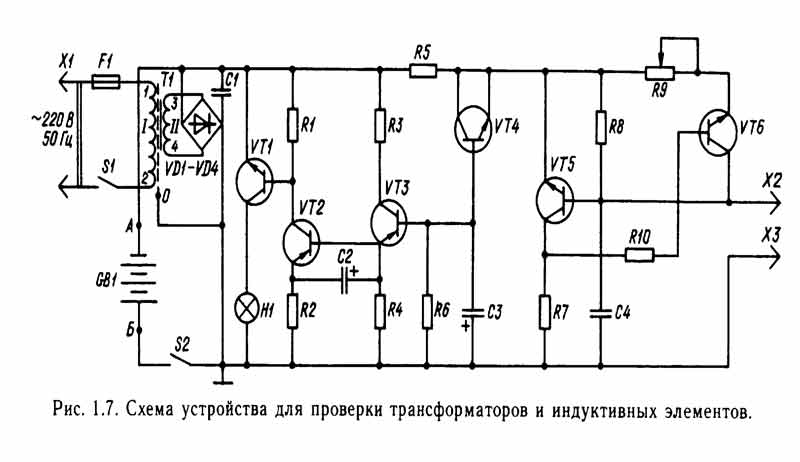

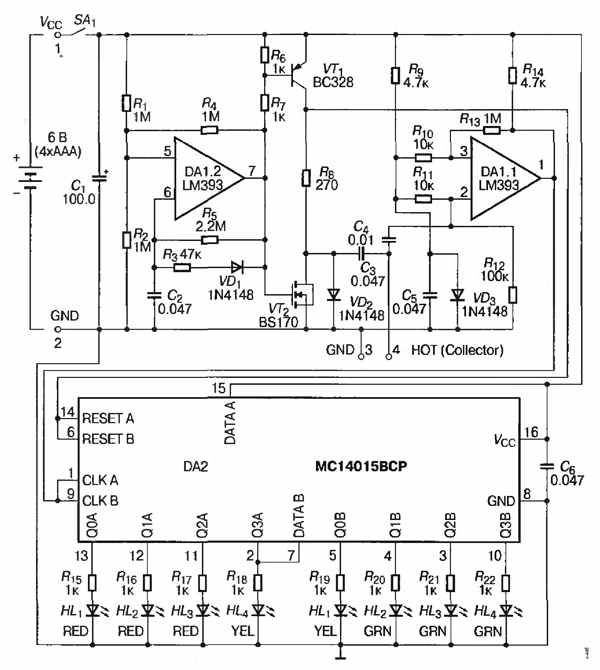

Мастера, занимающиеся ремонтом телевизоров и мониторов, наверняка знакомы с таким неприятным дефектом, как короткозамкнутые витки в строчных трансформаторах и трансформаторах импульсных блоков питания. В этой статье описывается несложный прибор, позволяющий без выпаивания трансформатора из схемы диагностировать такого рода дефекты и существенно сократить время ремонта. Из деталей предлагаемого набора можно самостоятельно собрать прибор, предназначенный для определения исправности трансформаторов и отклоняющих систем телевизоров. Прибор обнаруживает наличие короткозамкнутых витков, пробой встроенных диодов строчных трансформаторов, обрыв обмоток. Большим достоинством прибора является проведение измерений без демонтажа трансформаторов.
