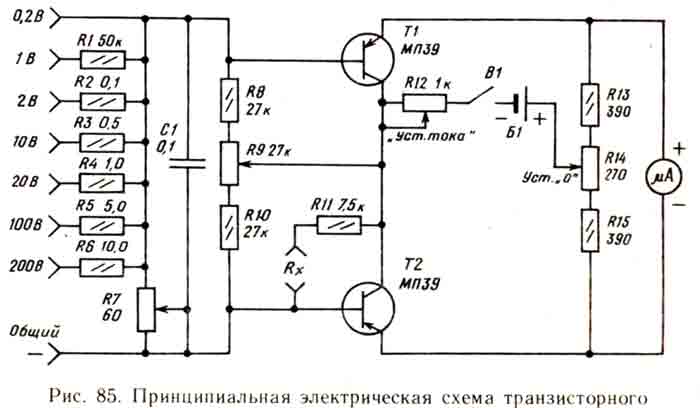

Для проверки и настройки транзисторных приемников, портативных магнитофонов, ЭВМ и других устройств требуется измерять напряжения от сотых долей вольта. Для таких измерений необходим ламповый или транзисторный вольтомметр постоянного тока. На рис. 85 приведена принципиальная схема транзисторного вольтомметра с входным сопротивлением 50 кОм/В.

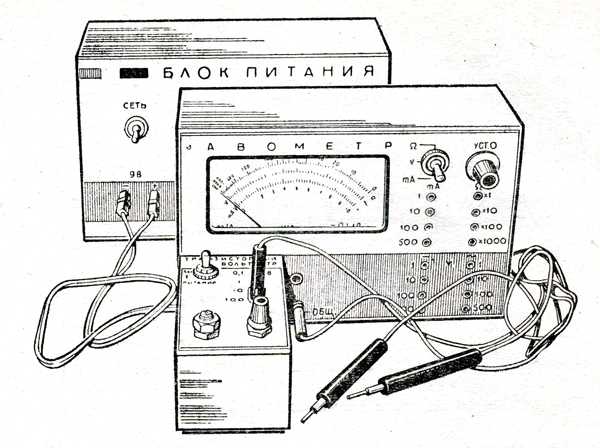

Этот прибор лаборатории предназначен для измерения среднеквадратических (эффективных) значений напряжений низкочастотных сигналов синусоидальной формы. Он особенно необходим при налаживании, ремонте различных по назначению усилителей звуковой частоты. Конструктивно прибор выполнен так же, как описанный перед этим транзисторный вольтметр постоянного тока, т. е, в виде приставки к авометру. Приставка снабжена штепсельной колодкой, с помощью которой ее через гнезда «100 мкА» соединяют с микроамперметром авометра. При этом переключатель вида измерений авометра должен быть установлен в среднее положение («V»), Питается приставка стабилизированным напряжением 9 В блока питания, входящего в состав лаборатории.

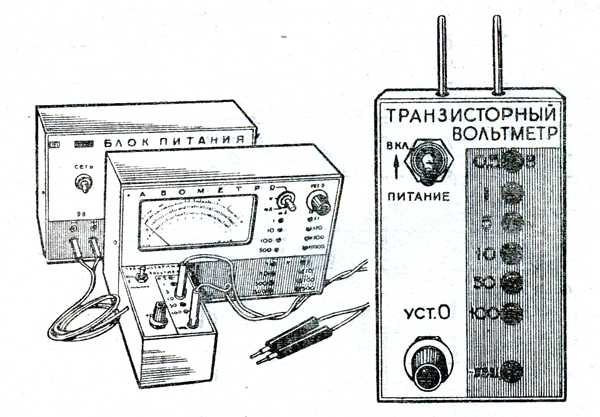

Транзисторный вольтметр постоянного тока выполнен в виде приставки к авометру (точнее, к микроамперметру авометра) и имеет шесть пределов измерений постоянного напряжения: 0,5; 1; 5; 10; 50 и 100 В. При правильной регулировке его усилителя и тщательном подборе добавочных резисторов погрешность не превышает ±5%, что вполне достаточно для любительских измерений. Относительное входное сопротивление вольтметра—100 кОм/В.

Принципиальная схема вольтметра изображена на рис. 30. В нем применен балансный усилитель постоянного тока, выполненный на транзисторах VT1 и VT2. Измеряемое напряжение подается на базы обоих транзисторов че£ез один из добавочных резисторов R1 — R6. Измерительный прибор. РА1 (микроамперметр авометра) включен между коллекторами транзисторов.
