Цифровой селектор входных сигналов на мульти-плексерах КМОП-структуры

undefined

Основные технические характеристики

Количество положений.....................4

Максимальная амплитуда коммутируемого сигнала......7,5 В

Полоса частот................... 20.. 40000 Гц

Коэффициент гармоник в полосе частот 20 Гц...20 кГц . . . .0,1% Напряжение питания ...................15 В

Простой селектор с управлением на цифровых микросхемах

undefined

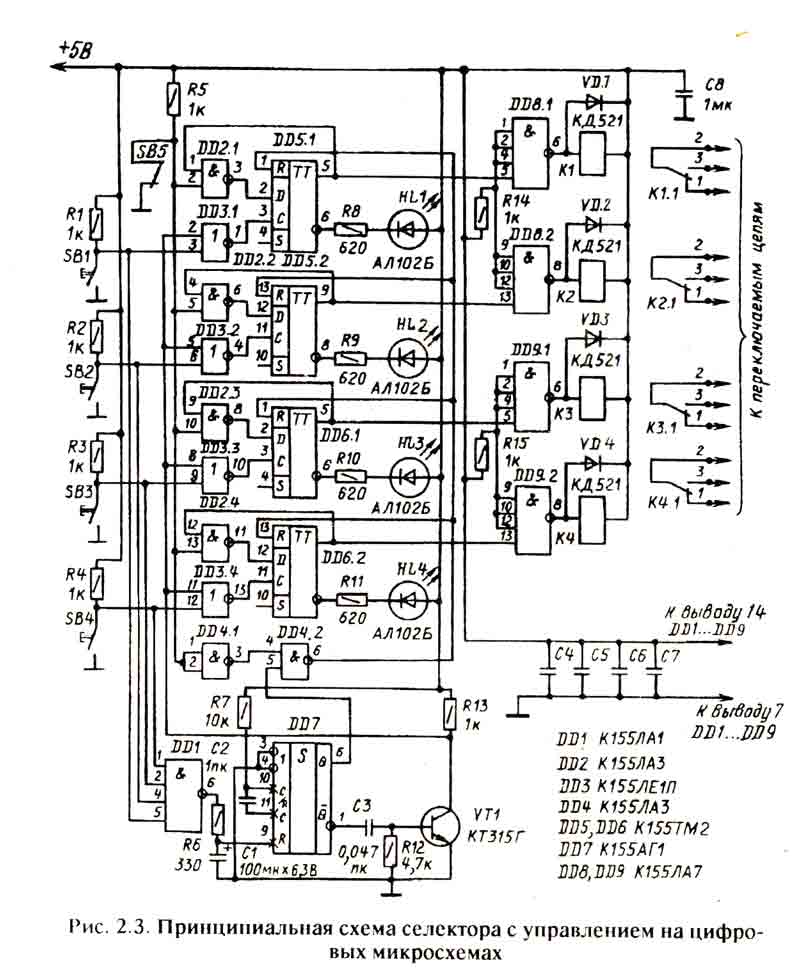

Схема простого селектора, в которой в качестве аналогового переключателя используются, как наиболее доступные, электромагнитные реле (К1...К4 ) показана на рис. 2.3. Узел управления ими выполнен на микросхемах DDJ...DD7 (цифровой переключатель).

Селектор входных сигналов на кнопочных переключателях типа П2К

undefined

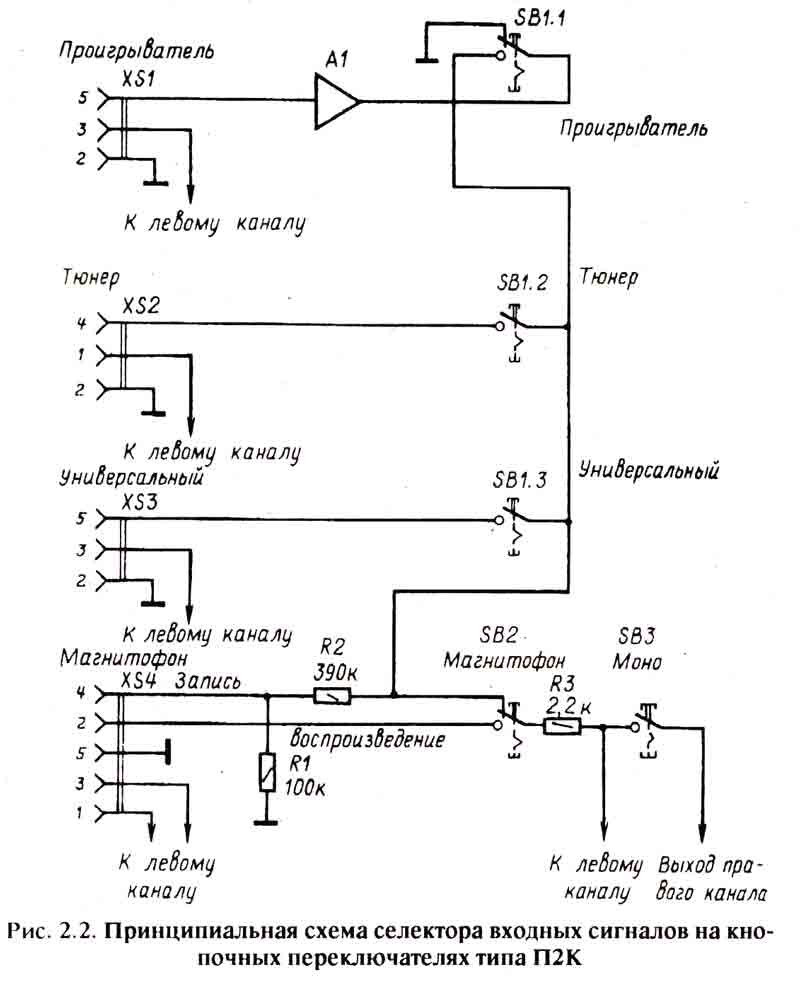

В селекторах входных сигналов широко используются переключатели П2К. В качестве примера на рис. 2.2 приведена схема одного из них. Этот селектор позволяет подключить четыре источника звуковых программ и вести запись любой программы на магнитофон с одновременным прослушиванием либо самого источника сигнала, либо фонограммы с магнитофона.

Селектор входных сигналов на переключателе галетного типа

undefined

Рассматриваемый селектор позволяет подключить до шести источников звуковых программ (из них два проигрывателя и два магнитофона), вести перезапись с магнитофона на магнитофон или записывать любую из программ на два магнитофона с одновременным ее прослушиванием.
