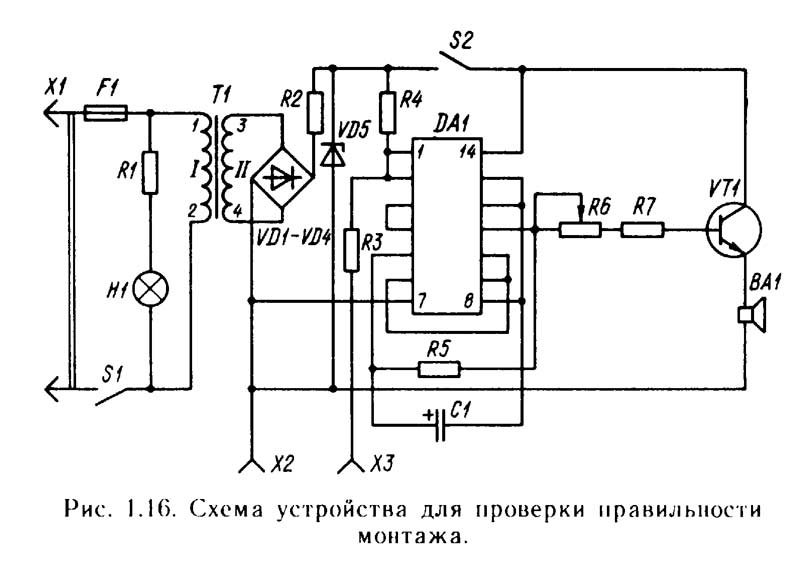

Устройство для проверки правильности монтажа различных радиолюбительских конструкций, электрические цепи которых имеют сопротивление не менее 8—10 Ом (рис. 1.16). При этих значениях данное устройство срабатывает достаточно уверенно. В состав устройства входят цепи питания и индикации, сетевой понижающий трансформатор питания 77, выпрямительное устройство, собранное на диодах VD1—VD4, и выходные цепи для подключения элементов схемы.
