Сегодня у нас новая полезная самоделка для авто: автомобильный пробник своими руками.

Сегодня у нас новая полезная самоделка для авто: автомобильный пробник своими руками.

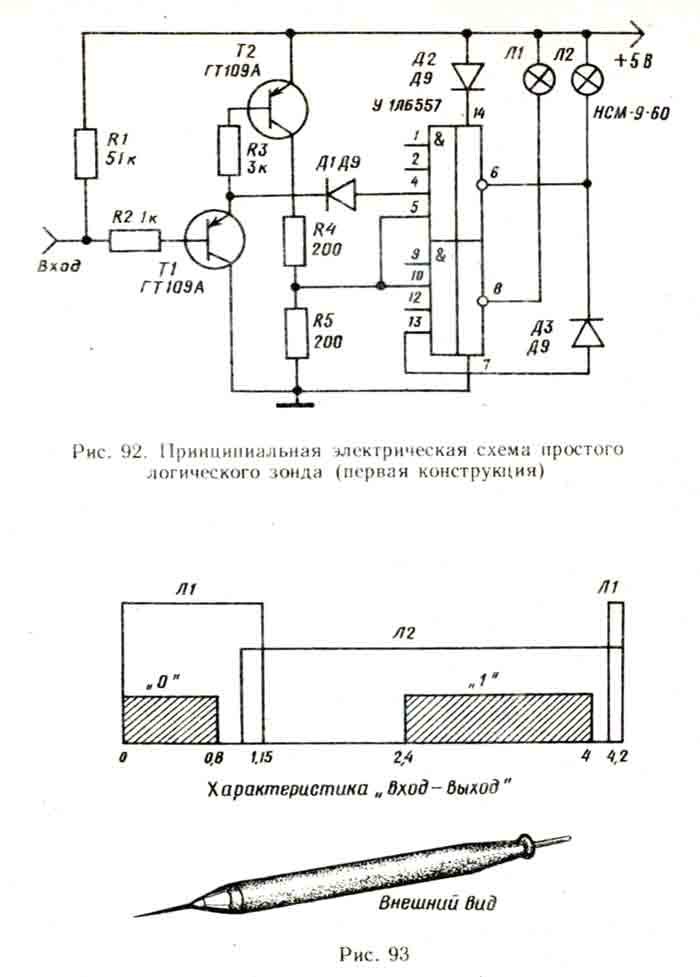

При контроле и наладке схем, содержащих интегральные логические элементы, удобно пользоваться логическим зондом (щуп-индикатор), который осуществляет визуальную индикацию напряжения логических сигналов «О» и «1» в точках проверяемой схемы, а также фиксирует отсутствие соединения (холостой ход) на входе.

Во время опытов, испытания и налаживания конструкций на цифровых микросхемах нередко требуется знать, как работают или как взаимодействуют во времени тс или иные узлы и элементы устройства. Например, бывает нужно проверить, как формируется двоично-десятичный код на выходе какого-то одного или двух счетчиков импульсов одновременно. В таких случаях полезно иметь своеобразный «дисплей» — простенькое устройство для визуального отображения информации о логическом состоянии элемента, триггера, счетчика или иного прибора цифровой техники.

Простые генераторы-пробники, щупы-генераторы и другие приборы для обнаружения неисправностей в радиоаппаратуре В ремонтной и любительской практике для быстрой проверки исправности высокочастотных, низкочастотных радиотехнических цепей и для обнаружения неисправностей в телевизорах, радиоприемниках и другой аппаратуре можно использовать следующие приборы.

простой измерительный пробник, предназначенный для последовательного контроля электрических цепей самой разнообразной электронной аппаратуры и приборов, которые изготавливаются по рекомендациям, данным в настоящем справочнике. Этим пробником можно проверить работоспособность каскадов радиоприемников, телевизоров, магнитофонов, магнитол, усилителей звуковой частоты и др.

Универсальное устройство для проверки исправности транзисторов и выпрямительных диодов (рис. 1.17). Кроме того, данное устройство позволяет контролировать полярность постоянного напряжения, проверять электрические цепи переменного и постоянного тока, прозванивать электрические цепи, сопротивление которых не превышает 10 Ом.

Устройство для проверки правильности монтажа различных радиолюбительских конструкций, электрические цепи которых имеют сопротивление не менее 8—10 Ом (рис. 1.16). При этих значениях данное устройство срабатывает достаточно уверенно. В состав устройства входят цепи питания и индикации, сетевой понижающий трансформатор питания 77, выпрямительное устройство, собранное на диодах VD1—VD4, и выходные цепи для подключения элементов схемы.

Индикатор-пробник для проверки полевых транзисторов (рис. 1.15). Усилительные свойства транзисторов обусловлены потоком основных носителей, протекающим через проводящий канал и управляемым электрическим полем. Действие полевого транзистора вызвано носителями заряда одной полярности.

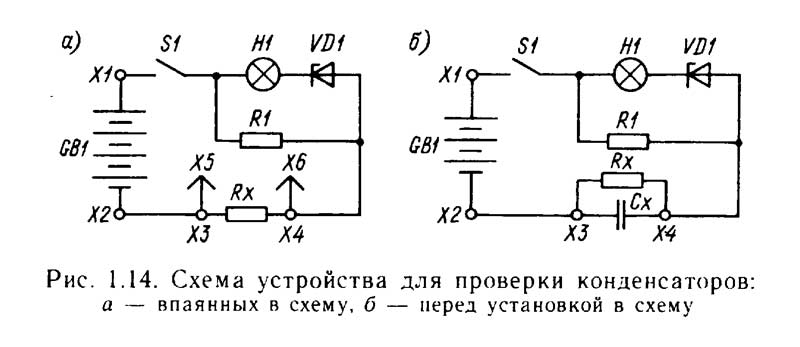

Индикатор-пробник для проверки конденсаторов, как впаянных в монтажную схему, так и отдельно каждого конденсатора (рис. 1.14, а, б), имеет достаточно простую конструкцию. К контактам ХЗ и Х4 подключаются хорошо изолированные щупы с наконечниками Х5 и Х6 (или с зажимами типа «крокодил»). В первом случае щупами касаются выводов проверяемого

В повседневной работе электрика, электромонтажника удобен пробник-анализатор электрических цепей, схема которого показана на рис. 23. С его помощью можно быстро проверить обмотки электродвигателя или трансформатора, исправность монтажных проводов, жгутов, состояние электрических контактов в электрических устройствах и т. д. Этот пробник способен отличить короткозамкнутые цепи от цепей с активным сопротивлением в пределах от 1 до 250 Ом.

Если предыдущие пробиики являлись своеобразными анализаторами состояния цепей проверяемых конструкций, индикаторами наличия того или иного сигнала, то пробник-генератор — это источник сигнала, который подают на различные каскады устройства и контролируют прохождение сигнала через них. Существуют пробники, формирующие сигналы звуковой (34), промежуточной (ПЧ) или радиочастоты (РЧ), встречаются комбинированные пробники, на выходные щупы которых выводятся одновременно, скажем, сигналы звуковой и радиочастоты, промежуточной и звуковой частот.

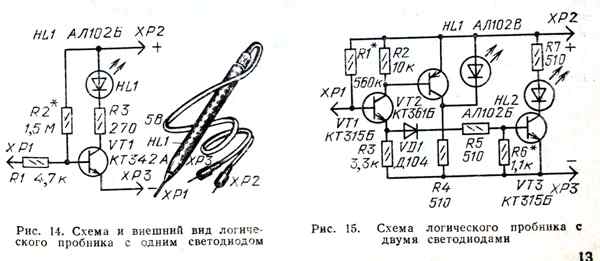

Сегодня в радиокружках разрабатывают и собирают немало электронных устройств, в которых используются цифровые интегральные микросхемы. По-скольку основными входными и выходными сигналами их являются напряжения высокого и низкого уровней (соответственно логические 1 и 0), для индикации их используют разнообразные логические пробники, т. е. пробник», реагирующие лишь на уровни напряжений логических сигналов.

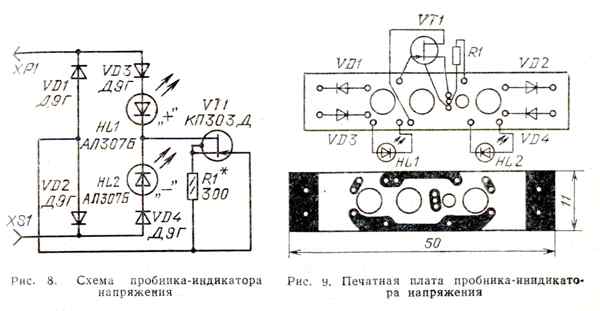

Проверяя монтаж транзисторной конструкции и режимы работы ее каскадов, достаточно бывает убедиться в наличии напряжения на том или ином участке цепи, а также определить его полярность и характер (постоянное или переменное). Здесь и пригодится простой пробник (рис. 8), содержащий всего восемь деталей. Его рабочий диапазон составляет 2... 30 В для постоянного и 1,5... 21 В (действующее значение) для переменного тока. Потребляемый пробником ток равен 3 мА и не зависит от измеряемого напряжения, что важно при подключении пробника к маломощным цепям.

Прежде чем приступить к налаживанию собранной конструкции, нужно «прозвонить» ее монтаж, т. е. проверить правильность всех соединений в соответствии с принципиальной схемой. Для этих целей радиолюбители часто пользуются сравнительно громоздким прибором — омметром или авометром, работающим в режиме измерения сопротивлений.
