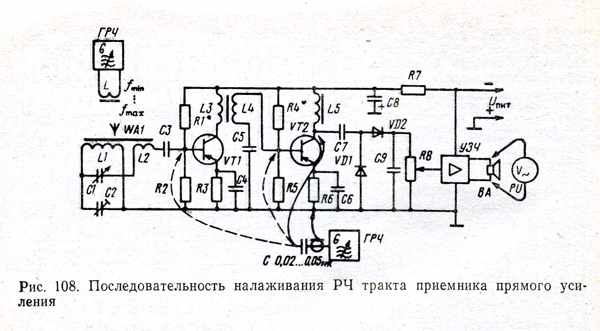

Предположим, что радиочастотный тракт приемника, включая детекторный каскад, собран по схеме, изображенной на рис. 108. Его входной настраиваемый контур образован катушкой индуктивности L1 магнитной антенны VVA1 и конденсаторами С1 и С2. Модулированный РЧ сигнал радиостанции, на частоту которого настроен контур, через катушку связи L2 и разделительный конденсатор СЗ поступает на базу транзистора VT1 первого каскада усилителя РЧ. В коллекторную цепь этого транзистора включен согласующий высокочастотный трансформатор, образованный катушками L3 и L4, намотанными на общем магнитопроводе. Через этот трансформатор сигнал, усиленный первым каскадом, попадает на базу транзистора VT2 второго каскада усилителя РЧ. Усиленный им сигнал снимается с коллектора транзистора и через конденсатор С7 подается на вход детектора, выполненного по схеме удвоения на диодах VD1 и VD2. С движка переменного резистора R8, выполняющего функции нагрузки детектора и регулятора громкости, колебания звуковой частоты (34) поступают на вход усилителя 34 (на схеме —УЗЧ).
