Всего одна микросхема понадобится вам, чтобы построить простой и полноценный FM приемник, который способен принимать радиостанции в диапазоне 75-120 МГц. FM приемник содержит минимум деталей, а его настройка, после сборки, сводится к минимуму. Так же обладает хорошей чувствительностью для приема УКВ ЧМ радиостанций.

Практическое знакомство с удивительным миром электроники начнем с детекторного приемника.
Это самая простая конструкция, не требующая ни дефицитных деталей, ни источника питания. В то
же время в детекторном приемнике есть основные элементы любого современного приемника:
колебательный контур, детектор, преобразователь электрических сигналов в звуковые. Детекторному

Простейший приемник (рис. 3-28)

Грубую настройку приемника (переключение поддиапазонов) производят переключателем /7, а плавную — изменением расстояния между катушками Lx и L2. Они могут быть намотаны внавал проводом диаметром 0,15—0,25 мм в любой изоляции. Катушка L2 с отводами от 70-го и 150-го витков всего содержит 290 витков; она наматывается между картонными щечками, приклеенными к каркасу. Катушка L1 — 60 витков — наматывается на картонной шпульке, которую можно передвигать по каркасу.

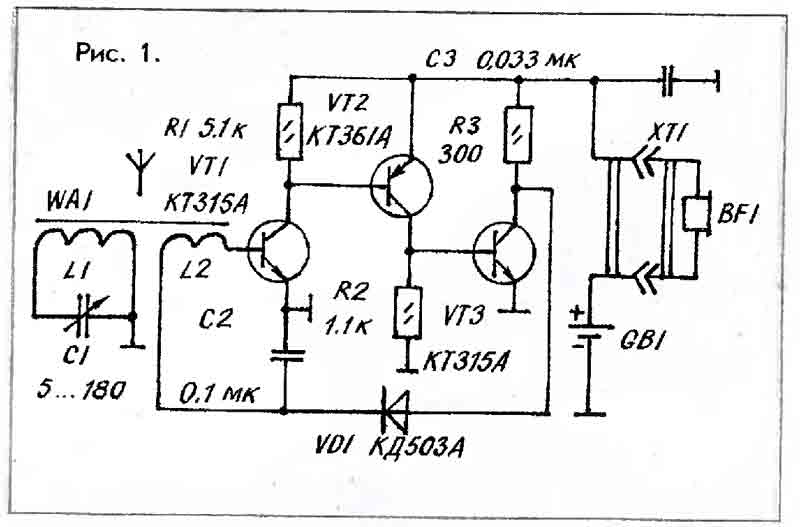

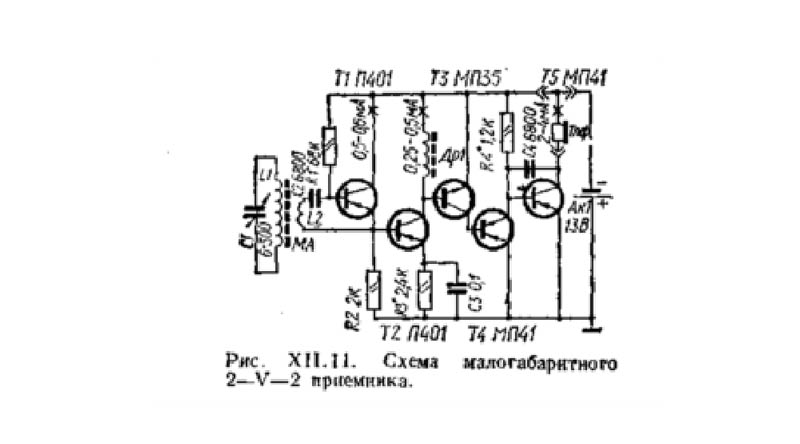

Характерной особенностью схемы является усилитель высокой частоты, собранный на Т1 и Т2 . С целью устранения отрицательной обратной связи при сохранении достаточного усиления, также для исключения межкаскадного разделительного конденсатора нагрузочный резистор транзистора Т1 включен в его эмиттерную цепь, коллектор заземлен (через аккумулятор), а напряжение сигнала от катушки связи 12 подводится к участку база — эмиттер. Транзистор ТЗ (структуры п—р—п) является детектором и предварительным усилителем низкой частоты. Детектирование происходит на криволинейном участке его характеристики. Рабочая точка на этом участке характеристики устанавливается небольшим

часто бываю на рыбалке. И так хочется на природе послушать музыку, другие радиопередачи. Однажды я просматривал подшивку журнала «Радио», и мне попалась схема простейшего приемника прямого усиления на 3 транзисторах. Я попытался его сделать, и у меня получилось», — делится своей радостью с редакцией «Левши» наш читатель Саша Степаньков из белорусского города Могилева.

Вещательный диапазон ультракоротких волн (УКВ) давно пользуется высокой популярностью среди радиослушателей. И это не случайно. Ведь наряду с качественным приемом УКВ диапазон в гораздо меньшей степени подвержен влиянию радиопомех, чем другие радиодиапазоны. Частично это можно объяснить спецификой распространения УКВ волн, а частично тем, что основной спектр помех находится в низкочастотном участке радиодиапазона.

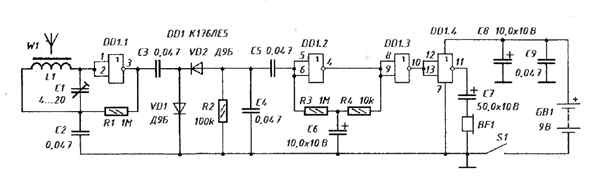

Элементы некоторых цифровых микросхем могут работать как усилители сигналов. Например, на микросхеме К176ЛЕ5 из серии К176 можно собрать миниатюрный приемник прямого усиления
