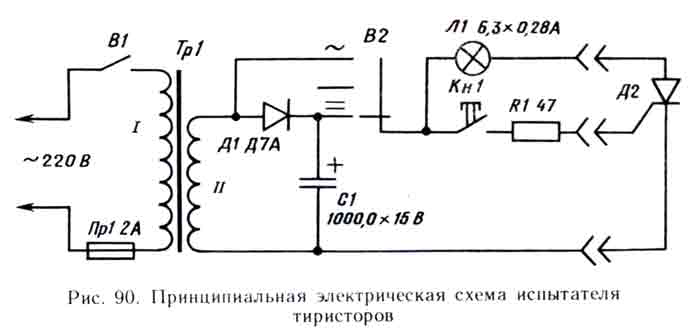

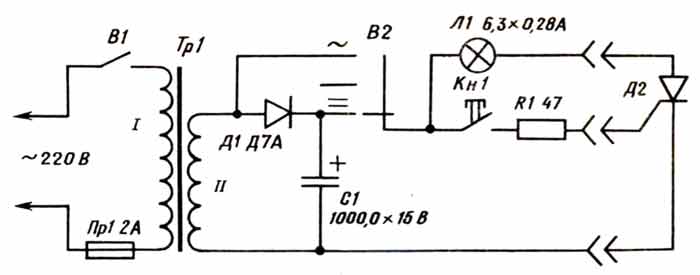

Простой испытатель тиристоров можно легко собрать из типовых радиоэлементов, имеющихся в мастерской и в обиходе радиолюбителя. Основной из них — понижающий трансформатор Тр1, принципиальная схема которого изображена на рис. 90. Со вторичной обмотки трансформатора Тр1 снимается напряжение 6,3 В при токе нагрузки около 0,5 А. Выбор постоянного или переменного испытательного напряжения осуществляется переключателем В2. Электроды тиристора подключаются к испытателю с помощью зажимов, например типа «крокодил». Индикатором исправности тиристора служит лампа накаливания 6,3X0,28 А.
