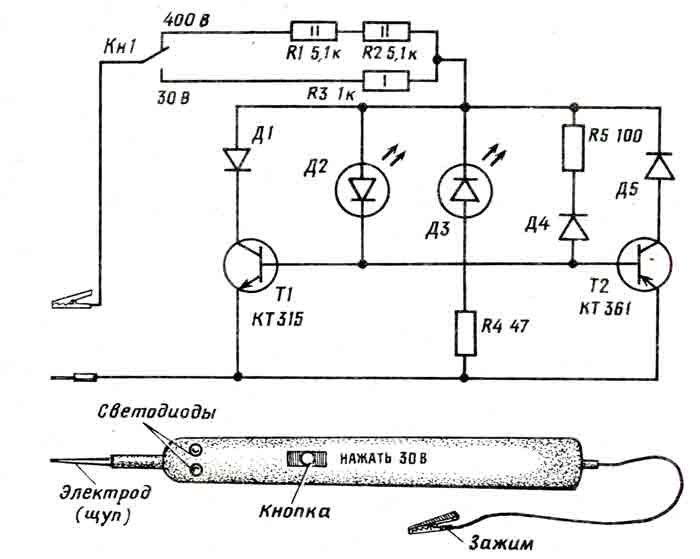

Транзисторный индикатор напряжения, схема которого приведена на рис. 96, дает возможность определить наличие постоянного или переменного тока между двумя точками испытуемого электротехнического устройства в пределах 3—30 В (кнопка Кн1 нажата) и 30—380 В (кнопка Кн1 незамкнута). Индикаторами служат два светодиода Д1, Д2 (АЛ 1025, В). При

С помощью предлагаемого набора можно собрать индикатор, позволяющий контролировать состояние аккумуляторной батареи автомобиля и работоспособность реле-регулятора, что предотвратит преждевременный выход аккумулятора из строя. Этим тестером можно проверять и другое электрооборудование автомобиля, а также любое низковольтное оборудование. Такой индикатор необходимо иметь каждому автомобилисту для правильной эксплуатации аккумулятора. Во многих отечественных автомобилях установлены вольтметры с растянутой шкалой, индицирующие напряжение бортовой сети, но они не имеют градуировки, необходимой для контроля напряжения аккумулятора с достаточной точностью.
