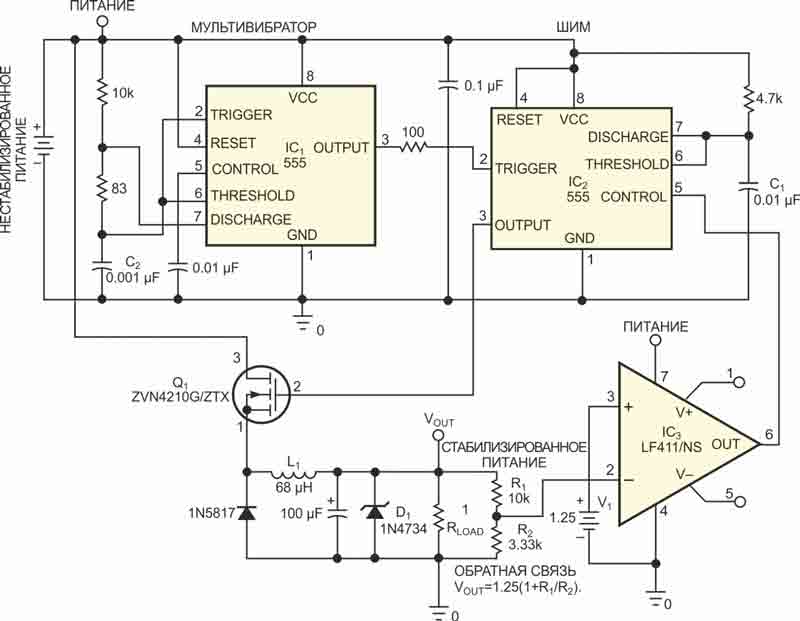

В большинстве импульсных источников питания используются ШИМ-регуляторы, управляемые обратной связью по напряжению. Недорогой генератор с ШИМ можно собрать и на микросхеме таймера 555. Схема на Рисунке 1 показывает, как схему ШИМ на таймере 555 можно превратить в импульсный источник питания, опираясь всего на одну простую формулу. В этой схеме используются два таймера 555. На первом (IC1) сделан автоколебательный мультивибратор, а на втором (IC2) – ШИМ-генератор. Частота генерации IC1 установлена равной примерно 60 кГц при большом коэффициенте заполнения. Основную часть периода выходной сигнал генератора имеет высокий уровень, опускаясь вниз лишь приблизительно на 2.5 мкс, чтобы запустить схему ШИМ. Максимальная ширина импульса схемы ШИМ составляет примерно 85 мкс, и становится меньше в зависимости от управляющего напряжения цепи обратной связи.
