На рис. 1.13 приведена принципиальная электрическая схема электронного устройства, созданного на одной микросхеме. Оно включает в свой состав следующие функциональные узлы и блоки: входные и выходные цепи, сетевой понижающий трансформатор питания 77, выпрямительное устройство, работающее на емкостный фильтр, и измеритель емкости инверторного типа.

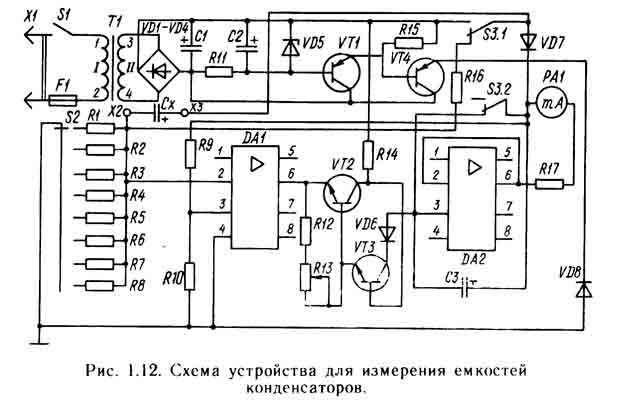

Для конструирования, сборки, монтажа и выполнения регулировочных работ необходимо устройство или прибор для измерения емкостей конденсаторов. Рассматриваемое устройство (рис. 1.12) относится к сравнительно простому, дешевому,

Простое измерительное устройство (рис. 1.6) предназначено для проверки значений сопротивлений резисторов в пределах от 10 Ом до 10 МОм и измерения емкостей конденсаторов от 10 пФ до 10 мкФ. Необходимо отметить, что данный прибор может быть изготовлен начинающим радиолюбителем и использован им на практике только в начале своей деятельности. Приборы такого класса относятся к технике второго поколения, но при их изготовлении, сборке и монтаже радиолюбитель сможет приобрести определенный опыт в работе с РЭУ.

Подобный прибор Вы уже видели у нас... Но этот - лучше! Правда, и дороже...
Его главное отличие - "неубиваемость".

Измеритель ёмкости и ESR ESR-micro v4.0SI

Прибор "ESR-micro v4.0sI" (Immortal – бессмертный) предназначен для измерения емкости и ESR (Equivalent Series Resistance) электролитических конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры.
