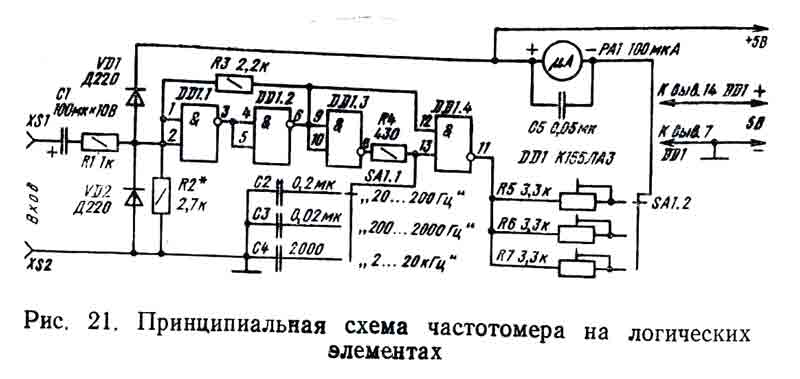

На базе только одной микросхемы K155JIA3, используя все ее логические элементы, можно построить сравнительно простой прибор, способный измерять частоту переменного напряжения примерно от 20 Гц до 20 кГц. Входным элементом такого измерительного прибора служит триггер Шмитта — устройство, преобразующее подаваемое на его вход переменное напряжение синусоидальной формы в импульсы прямоугольной формы той же частоты. То есть оно преобразует синусоидальные «импульсы» с пологими фронтом и спадом в прямоугольные, имеющие крутые фронт и спад. Триггер Шмитта «срабатывает» при определенной амплитуде входного сигнала. Если она меньше порогового значения, импульсного сигнала на выходе триггера не будет.

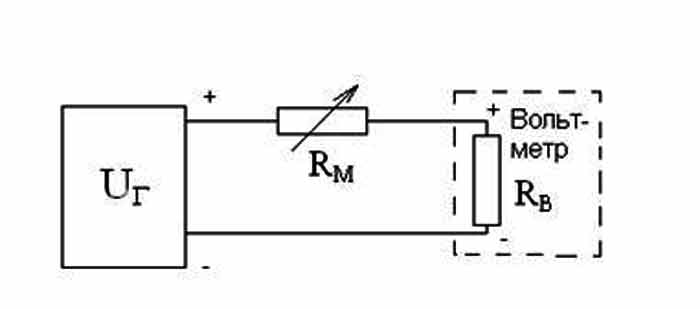

Измерение входного сопротивления вольтметра можно осуществить с помощью источника питания, внутреннее сопротивление которого по сравнению с входным сопротивлением вольтметра пренебрежимо мало. Таким источником может быть выпрямитель, свежая батарея или элемент, заряженный аккумулятор.

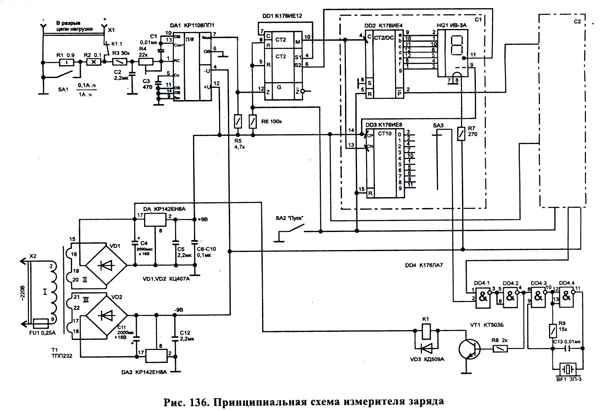

Одним из наиболее распространенных способов определения момента окончания зарядки аккумулятора является истечение заранее известного времени зарядки неизменным током (так называемая зарядка по времени). При зарядке по времени предполагается, что ток в процессе зарядки не изменяется. Однако в действительности в процессе зарядки ток изменяется из-за влияния различных дестабилизирующих воздействий: нестабильности питающего напряжения, увеличения напряжения на зажимах батареи и других внешних факторов. Поскольку внутреннее сопротивление аккумуляторов весьма невелико, даже небольшое изменение напряжения питающей сети может вызвать значительное изменение зарядного тока. Для поддержания зарядного тока на* неизменном уровне можно использовать стабилизатор тока, однако это значительно усложняет конструкцию зарядного устройства и снижает его коэффициент полезного действия. Зарядные устройства промышленного изготовления для автомобильных аккумуляторов не обеспечивают стабилизацию величины зарядного тока.

В конструкторской деятельности многих радиолюбителей усилитель звуковой частоты ЗЧ занимает одно из первых мест. От усилителя ЗЧ в значительной степени зависит качество звучания радиовещательного приемника, телевизора, магнитофона.

В описаниях усилителей ЗЧ, предназначенных для электрофонов, магнитофонов, радиовещательных приемников, обычно указывают их номинальную выходную мощность, номинальное входное напряжение, коэффициент гармоник и параметры частотной характеристики. По этим основным данным уже можно судить о качестве работы усилителя и пригодности его для тех или иных целей.

Измерения с помощью осциллографа. Наиболее простой вид измерений с помощью осциллографа — это измерение напряжений. Исследуемое напряжение подают на «Вход Y» осциллографа и устанавливают регулятор усиления в одно из оцифрованных положений, при котором размах (двойная амплитуда) сигнала занимает большую часть экрана. Для оценки исследуемого напряжения по сетке, наложенной на экран осциллографа, отсчитывают размах сигнала в миллиметрах и делят его на чувствительность канала, соответствующую данному положению ручки регулятора усиления. Например, если эта ручка установлена в положение, соответствующее чувствительности 50 мВ, а размах сигнала составляет 40 мм, то это значит, что измеряемое напряжение равно 40/(50-2,8) =0,29 В (среднеквадратическое значение).

Измерение сопротивлений. Особых трудностей здесь нет. Надо только помнить, что при измерении сопротивления высокоомных резисторов нельзя касаться пальцами, одновременно обоих выводов, иначе омметр покажет сопротивление меньше фактического — скажется электрическая проводимость кожи.

Измерение напряжений. Вольтметр, как уже говорилось в первом разделе книги, подключают параллельно тому участку цепи, на котором хотят измерить падение напряжения. Но вольтметр также обладает некоторым, вполне определенным, входным сопротивлением. Это сопротивление тем больше, чем больший предел измерений выбран. Однако каким бы большим оно не было, подключение вольтметра уменьшает сопротивление проверяемого участка цепи и тем самым снижает падение напряжения на нем.

Измерение токов. Включение измерительного прибора в проверяемую электрическую цепь в той или иной степени изменяет режим работы этой цепи и порождает погрешности измерения.

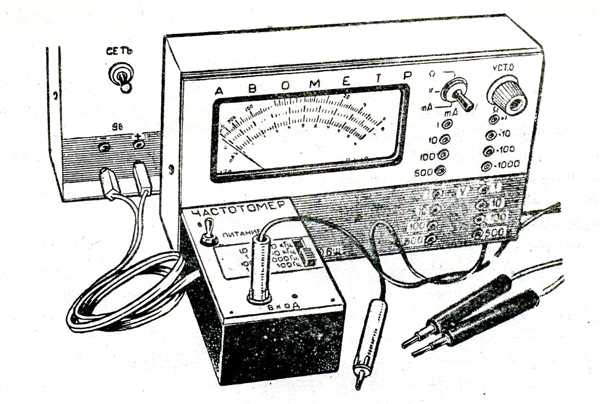

Этот прибор измерительной лаборатории, выполненный в виде приставки к авометру, позволяет измерять частоту синусоидального или пульсирующего напряжения примерно от 10 Гц до 100 кГц. Весь диапазон измеряемых частот разбит на четыре поддиапазона: 10...100, 100...1000 Гц, 1... 10 и 10... ...100 кГц. Минимальное напряжение измеряемого сигнала — около 0,2 мВ, максимальное— 10...15 В. Питается прибор стабилизированным напряжением 9 В, снимаемым с нерегулируемого выхода сетевого блока питания, входящего в состав лаборатории.

Перед сборкой радиоприемника, усилителя звуковой частоты для воспроизведения механической записи или какого-либо другого транзисторного устройства рекомендуется обязательно проверить транзисторы на работоспособность. Необходимость в такой проверке обусловлена значительным разбросом параметров транзисторов, что связано со сложной технологией изготовления полупроводниковых приборов.

В радиолюбительской практике наибольшее распространение получили так называемые конденсаторные частотомеры, действие которых основано на измерении среднего значения тока зарядки или разрядки образцового конденсатора, перезаряжаемого напряжением переменного или пульсирующего тока.

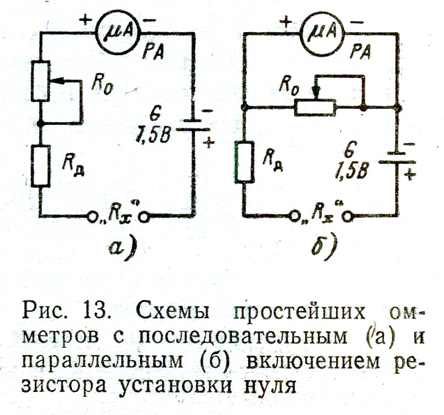

Для измерения сопротивления резисторов, участков цепей, обмоток дросселей и трансформаторов и т. д. используют омметры. Схема простейшего однопредельного омметра показана на рис. 13, а. Она напоминает схему вольтметра постоянного тока. Суммарное сопротивление резисторов RB и R0 выбрано таким, что при Rx=0, т. е. при замкнутых накоротко зажимах «Rx»,

стрелка прибора РА отклоняется на всю шкалу. Резистором R0, называемым резистором установки нуля, компенсируют уменьшение напряжения разряжающегося источника питания. С его помощью стрелку прибора устанавливают точно на последнюю отметку, т. е. на нуль шкалы омметра. Делают это при замкнутых накоротко зажимах «Rx».

Для измерения напряжения источника питания, падения напряжения на резисторе или каком-либо участке электрической цепи вольтметр подключают параллельно, как показано на рис. 7. Однако если в качестве вольтметра используется прибор магнитоэлектрической системы, то измерять им можно только очень малые напряжения. В самом деле, ведь для того, чтобы стрелка прибора отклонилась на всю шкалу, достаточно напряжения всего несколько десятых долей вольта. Для прибора с током полного отклонения 1И == 100 мкА и сопротивлением рамки RH=1000 Ом это напряжение

Для измерения тока, текущего в электрической цепи, измерительный прибор РА включают последовательно (рис. 4), т. е. в разрыв цепи, чтобы через прибор шел весь измеряемый ток. При этом надо помнить, что измеряемый ток не должен превышать тока полного отклонения стрелки измерительного прибора 1„, иначе стрелка будет «зашкаливать», измерения станут невозможными и даже опасными — измерительный механизм прибора может выйти из строя.

Для измерения тока, превышающего ток 1„ прибора, параллельно ему включают резистор Ru, (рис. 5). В этом случае измеряемый ток идет не только через измерительный прибор РА, например микроамперметр, но и через резистор Rm, называемый в данном случае шунтом, причем доля тока, протекающего через него, тем больше, чем меньше его сопротивление по сравнению с сопротивлением рамки прибора R„. В результате ток через измерительный прибор уменьшается и стрелка прибора отклоняется на меньший угол.
