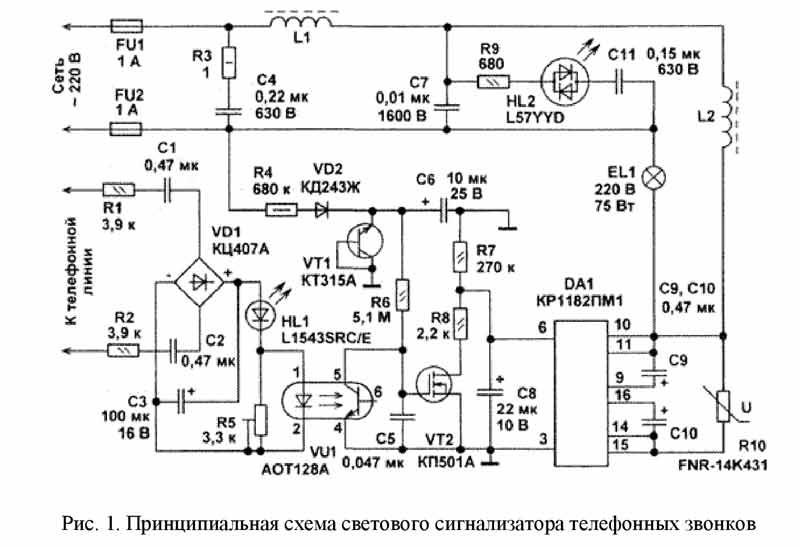

Предлагаемый сигнализатор (рис.1) плавно зажигает лампу накаливания EL1 при поступлении вызывного сигнала и плавно гасит по его окончании. Сигнализатор не реагирует на набор номера и другие импульсные помехи, которые могут быть в телефонной линии. Чтобы не усложнять схему, использована специализированная микросхема КР1182ПМ1, предназначенная для работы в фазовых регуляторах мощности. Эта микросхема позволяет управлять лампами накаливания мощностью до 150 Вт и выдерживает без повреждения эффективное значение напряжения до 280 В. Микросхеме требуется минимум навесных элементов, а для увеличения допустимой мощности нагрузки можно использовать параллельное включение нескольких микросхем.

Предлагаемый набор позволит радиолюбителю собрать простой и надежный электронный дверной звонок, работающий от сети переменного напряжения 220 В. При нажатии на кнопку устройство начинает проигрывать выбранный вами музыкальный фрагмент. Память звонка содержит несколько популярных мелодий, записанных в микросхеме (звукосинтезаторе), входящей в набор. Изменение комплекта мелодий может быть легко осуществлено путем простой замены микросхемы на любую другую из серии УМС7/8-хх. Этот набор, безусловно, будет интересен школьникам: знакомит с основами электроники, позволяет получить опыт сборки и настройки современных электронных устройств. Имеется множество схем электронного звонка. Рассмотрим одну из них.

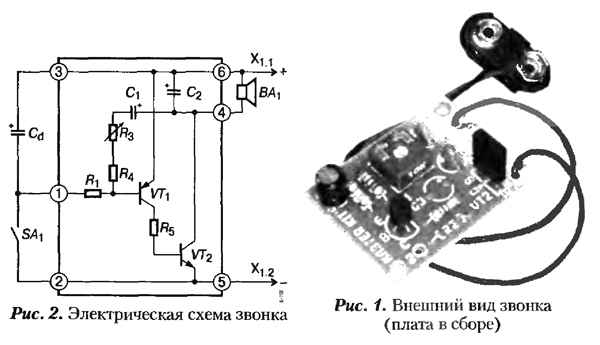

Набор предназначен для сборки простейшего дверного звонка. Звонок этот, несмотря на то что он электрический, сетевого питания не требует. Достаточно батарейного низковольтного питания. Использовать такой звонок можно очень разнообразно. Его можно установить как в квартире, так и на даче.

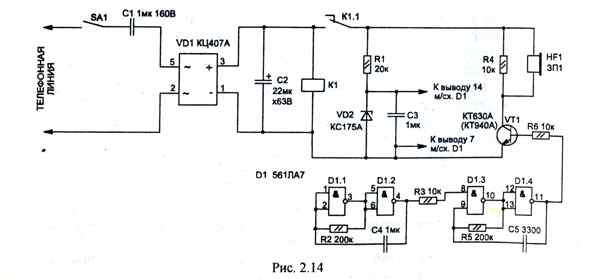

Данное устройство будет полезно тем, у кого в квартире несколько комнат, а телефонный аппарат (ТА) один и его звонок можно не услышать из соседней комнаты или кухни. Наиболее простым выходом из положения может быть подключение параллельно к ТЛ еще одного звонка в другой комнате от старого сломанного телефона. Звонок включается последовательно с конденсатором емкостью 1 мкФ на рабочее напряжение 160 В. Но в этом случае при наборе телефонного номера на телефоне (когда в линию формируются прерывателем импульсы), дополнительный звонок будет позванивать. То же самое будет происходить, если к линии подключены два ТА параллельно.

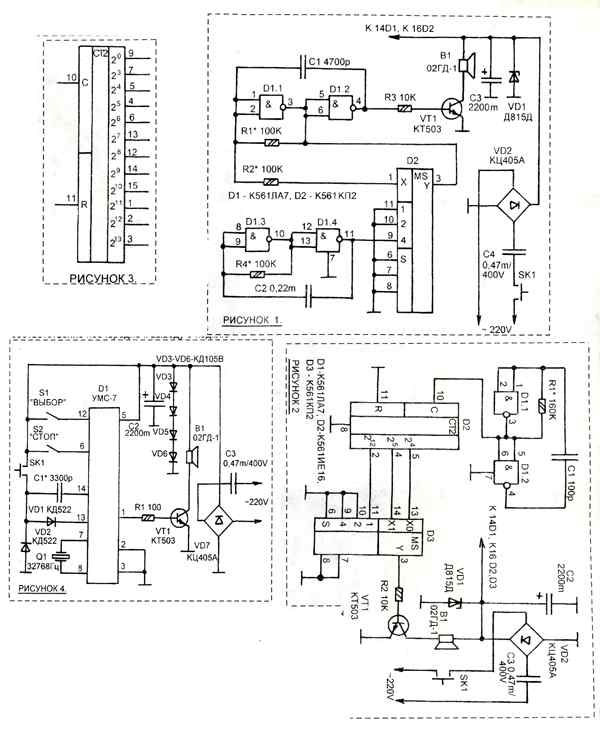

Принципиальная схема первого варианта показана на рисунке 1. В основе конструкции лежит мультивибратор на логических элементах, частота генерации которого изменяется скачкообразно, с частотой изменения, задаваемой другим мультивибратором.
